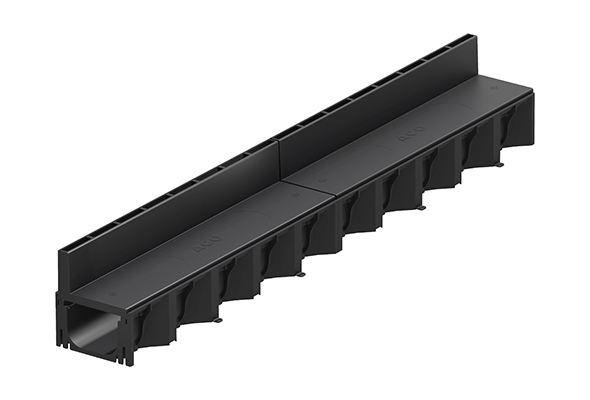

ACO Self® Hexaline mit Schlitzaufsatz

Mehr Stil für Ihre Terrasse

Das ACO Rinnensystem Hexaline ist speziell für die sichere Entwässerung und optische Akzentuierung von Terrassen, Hofeinfahrten und anderen versiegelten Flächen entwickelt worden.

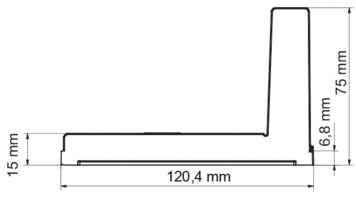

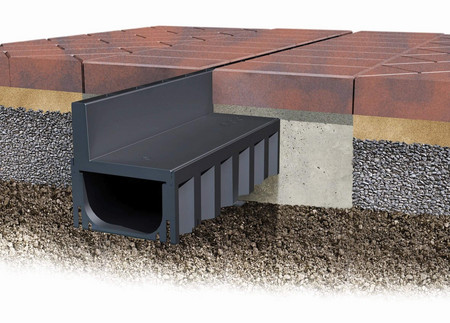

Der ACO Hexaline Schlitzaufsatz ersetzt die 12 cm breite Rostabdeckung der Entwässerungsrinne und fügt sich bei weniger als 2 cm Öffnungsbreite unauffällig in die Gesamtoptik ein – am Ende der Auffahrt, der Terrasse oder entlang der Garage. Der Schlitzaufsatz ist optimal für 6 cm hohe Pflastersteine geeignet.

Systemvorteile

  • viele Gestaltungsmöglichkeiten
  • günstige Alternative vom Marktführer

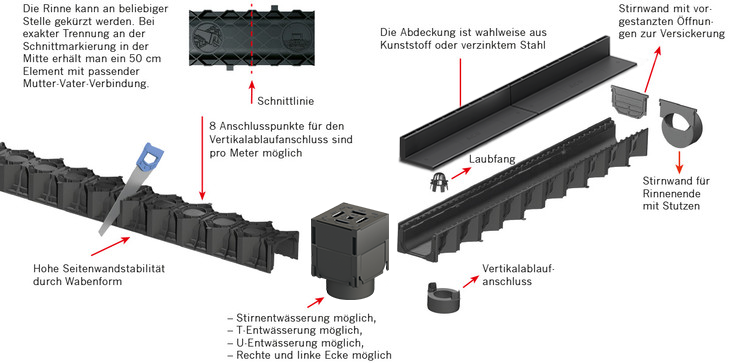

  • flexibles System einfacher Einbau
  • Länge individuell auf örtliche Gegebenheiten anpassbar
  • Eckelement für 90°-, 180°- und 270°-Verbindungen
  • Abbildung für den Einbau direkt am Produkt
  • vorgestanzte Stirnwand, kann auch bei gekürzter Rinne eingesetzt werden
  • Pkw befahrbar
  • entspricht EN 1433
  • Schlitzaufsatz mit weniger als 2 cm Öffnungsbreite
HöheLängeBreiteAbdeckungArtikel.-Nr. SAP / proAlpha
13,8 cm100,0 cm12,5 cmSchlitzaufsatz2009518 / 319555

Einsatzbereiche

  • Garagen
  • Terrassen
  • Hofeinfahrten

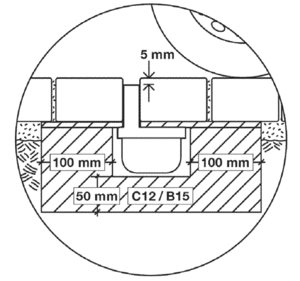

Der Einbau der ACO Hexaline mit Schlitzrahmen erfolgt analog zum Einbau der Rinne mit Rost wie hier unter "Einbau" beschrieben.


Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.

  • Revisionselement zur einfachen Säuberung der Rinne
  • Verwendung am Anfang und Ende des Rinnenstrangs empfohlen
LängeBreiteHöheArtikel-Nr. SAP / proAlpha
12,5 cm12,5 cm13,8 cm2009520 / 319560

Zubehörset

bestehend aus:

  • 2 Stirnwänden
  • Vertikalablaufanschluss, Anschluss für KG Rohr DN/OD 110
  • Laubfang

Artikel-Nr. SAP / proAlpha: 2009501 / 319287

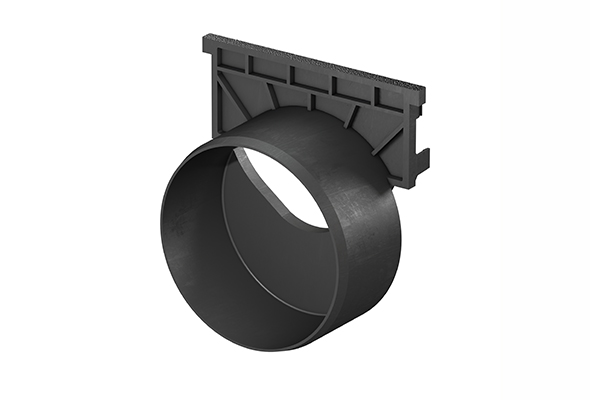

  • Stirnwand mit Stutzen, für den Anschluss an ein KG Rohr DN/OD 110

Artikel-Nr. SAP / proAlpha: 2009503 / 319289

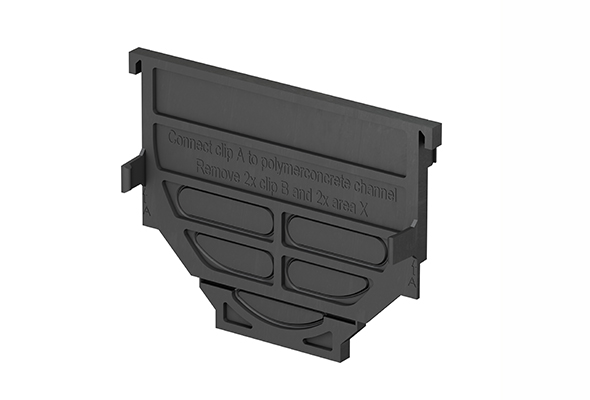

  • Stirnwand für Rinnenanfang und -ende

Artikel-Nr. SAP / proAlpha: 2009502 / 319288
