Auch die technischen Details machen den ACO Lichtschacht universell einsetzbar: In jedem Modell sind Ablauf- und Kittrille für den druckwasserdichten Anschluss vorgeformt. Bei Standardanwendungen reichen vier Verschraubungen aus, um den Lichtschacht sicher zu befestigen. Ein Einbauset inklusive achtsprachiger Montageanleitung wird mitgeliefert.
Für die Abdeckung stehen verschiedene Roste zur Auswahl. Das Programm umfasst darüber hinaus noch eine Edelstahlzarge zum Aufstecken, eine Abdeckung aus Sicherheitsglas, eine Befestigung für die Montage auf der Perimeterdämmung und einen Entwässerungsanschluss, der auch in druckwasserdichter Ausführung lieferbar ist.
Rostvarianten
Streckmetallrost, Stahl verzinkt
- begehbar bis 1,5 kN
| Für Lichtschacht | Abmessungen Istmaß | |||
| Tiefe (mm) | Breite (mm) | Tiefe (mm) | Breite (mm) | Art.Nr. (SAP / proAlpha) |
| 400 | 800 | 400 | 840 | 2012329 / 35572 |
| 400 | 1000 | 400 | 1040 | 2012330 / 35573 |
| 400 | 1250 | 400 | 1340 | 2012447 / 35896 |
| 600 | 1000 | 600 | 1040 | 2008629 / 315870 |
| 600 | 1250 | 600 | 1340 | 2008633 / 315874 |
| 700 | 1500 | 700 | 1660 | 2013961 / 38767 |
| 700 | 2000 | 700 | 2160 | 2013964 / 38770 |
Maschenrost, Stahl verzinkt, Maschenweite 30 x 30 mm
- begehbar bis 1,5 kN
| Für Lichtschacht | Abmessungen Istmaß | |||
| Tiefe (mm) | Breite (mm) | Tiefe (mm) | Breite (mm) | Art.Nr. (SAP / proAlpha) |
| 400 | 800 | 400 | 840 | 2012331 / 35574 |
| 400 | 1000 | 400 | 1040 | 2012332 / 35575 |
| 400 | 1250 | 400 | 1340 | 2012448 / 35897 |
| 600 | 1000 | 600 | 1040 | 2008637 / 315878 |
| 600 | 1250 | 600 | 1340 | 2008641 / 315882 |
| 700 | 1500 | 700 | 1660 | 2013962 / 38768 |
| 700 | 2000 | 700 | 2160 | 2013965 / 38771 |
Maschenrost, Stahl verzinkt, Maschenweite 30 x 10 mm
- begehbar bis 1,5 kN
| Für Lichtschacht | Abmessungen Istmaß | |||
| Tiefe (mm) | Breite (mm) | Tiefe (mm) | Breite (mm) | Art.Nr. (SAP / proAlpha) |
| 400 | 800 | 400 | 840 | 2012333 / 35576 |
| 400 | 1000 | 400 | 1040 | 2012334 / 35577 |
| 400 | 1250 | 400 | 1340 | 2012449 / 35898 |
| 600 | 1000 | 600 | 1040 | 2008735 / 315999 |
| 600 | 1250 | 600 | 1340 | 2012711 / 375028 |
| 700 | 1500 | 700 | 1660 | 2013963 / 38769 |
| 700 | 2000 | 700 | 2160 | 2013966 / 38772 |
- befahrbar, Radlast bis 9 kN*
| Für Lichtschacht | Abmessungen Istmaß | |||
| Tiefe (mm) | Breite (mm) | Tiefe (mm) | Breite (mm) | Art.Nr. (SAP / proAlpha) |
| 400 | 800 | 400 | 840 | 2012335 / 35578 |
| 400 | 1000 | 400 | 1040 | 2012336 / 35579 |
| 400 | 1250 | 400 | 1340 | 2012450 / 35899 |
| 600 | 1000 | 600 | 1040 | 2012712 / 375029 |
| 600 | 1250 | 600 | 1340 | 2012713 / 375030 |
*bei Befahrbarkeit wird ebenso ein anderes Befestigungsset mit Spreizankern zur Wandmontage benötigt
Standard Montageset:
Montage direkt an der Kellerwand
| Abbildung | Rost Belastbarkeit | Für Lichtschacht Tiefe | Anwendung | Artikel-Nr. SAP / proAlpha |
 | begehbar | 400/600 | für Betonwand / gemauerte Wand | 2012352 / 35595 |
 | begehbar | 400/600 | für Betonwand | 2012717 / 375036 |
 | begehbar | 700 | für Betonwand | 2013968 / 38775 |
Montage auf Perimeterdämmung - Betonwand
| Abbildung | Rost Belastbarkeit | Für Lichtschacht Tiefe | Für Dämmung bis ... | Anwendung | Artikel-Nr. SAP / proAlpha |
 | begehbar | 400/600 | 60 | für Betonwand | 2012440 / 35834 |
 | begehbar | 400/600 | 100 | für Betonwand | 2012383 / 35667 |
 | begehbar | 400/600 | 140 | für Betonwand | 2008581 / 315805 |
 | begehbar | 400/600 | 160 | für Betonwand | 2008582 / 315806 |
 | begehbar | 400/600 | 200 | für Betonwand | 2012382 / 35666 |
 | begehbar | 400/600 | 240 | für Betonwand | 2013490 / 380424 |
 | begehbar | 400/600 | 300 | für Betonwand | 2013491 / 380425 |
 | begehbar | 400/600 | 100 | für Betonwand | 2012718 / 375038 |
 | begehbar | 400/600 | 140 | für Betonwand | 2012719 / 375039 |
 | begehbar | 400/600 | 160 | für Betonwand | 2012720 / 375040 |
 | begehbar | 400/600 | 200 | für Betonwand | 2012721 / 375041 |
 | begehbar | 400/600 | 300 | für Betonwand | 2012722 / 375042 |
 | begehbar | 700 | 100 | für Betonwand | 2013486 / 380420 |
 | begehbar | 700 | 140 | für Betonwand | 2013487 / 380421 |
 | begehbar | 700 | 160 | für Betonwand | 2013488 / 380422 |
 | begehbar | 700 | 200 | für Betonwand | 2013489 / 380423 |
 | begehbar | 700 | 240 | für Betonwand | 2013490 / 380424 |
 | begehbar | 700 | 300 | für Betonwand | 2013491 / 380425 |
Montage auf Perimeterdämmung - gemauerte Wand
| Abbildung | Rost Belastbarkeit | Für Lichtschacht Tiefe | Für Dämmung bis ... | Anwendung | Artikel-Nr. SAP / proAlpha |
 | begehbar | 400/600 | 60 | für gemauerte Wand | 2012440 / 35834 |
 | begehbar | 400/600 | 80/100 | für gemauerte Wand | 2012799/ 375142 |
 | begehbar | 400/600 | 120/140 | für gemauerte Wand | 2012800 / 375143 |
 | begehbar | 400/600/700 | 160/180 | für gemauerte Wand | 2012801 / 375144 |
 | begehbar | 400/600 | 200/240 | für gemauerte Wand | 2012802 / 375145 |
Rückstauverschluss
- Mit Laubfang
- Mit Geruchsverschluss
- Mit Rückstaueinheit
Art.-Nr. (SAP / proAlpha) 2007737 / 310060
Bitte beachten Sie:
- Dieser Rückstauverschluss passt nur in einen Lichtschachtkörper von ACO
- Die Einbauanleitung für die druckwasserdichte Montage ist zwingend einzuhalten
- Es dürfen ausschließlich Original ACO Materialien verwendet werden
- Die Rückstaueinheit muss an eine KG Leitung angeschlossen werden
- Eine regelmäßige Wartung der Rückstaueinheit muss vorgenommen werden

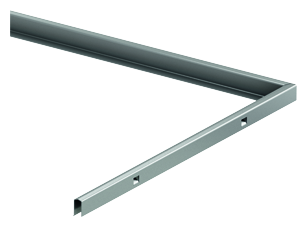

Edelstahlaufsteckzarge
Passend für Lichtschacht Größe: | Artikel-Nr. SAP / proAlpha |
| 800 x 600 x 400 mm | 2012347 / 35590 |
1000 x 600 x 400 mm 1000 x 1000 x 400 mm 1000 x 1300 x 400 mm | 2012348 / 35591 |
| 1250 x 1000 x 400 mm | 2012452 / 35901 |
1000 x 1000 x 600 mm 1000 x 1300 x 600 mm | 2012729 / 375049 |
| 1250 x 1300 x 600 mm | 2012730 / 375050 |
