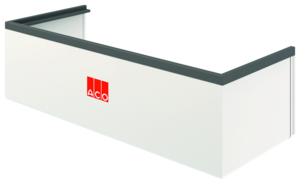

Aufstockelemente für die ACO Therm® Lichtschächte

Vorteile im Überblick

  • stabiles Hohlkammerprofil
  • graue und stabile Rostkante
  • Kombinationsmöglichkeit mit höhenverstellbarem Aufstockelement
  • stufenlose Höhenverstellung von 3–30 cm
  • Verschraubung mit dem Lichtschacht
  • Wandverschraubung optional möglich
  • Seitenschenkel kürz- bzw. ausklinkbar
  • integrierte Stahlaussteifung
  • abnehmbare Rostkante
  • Aussteifungsrahmen nicht erforderlich

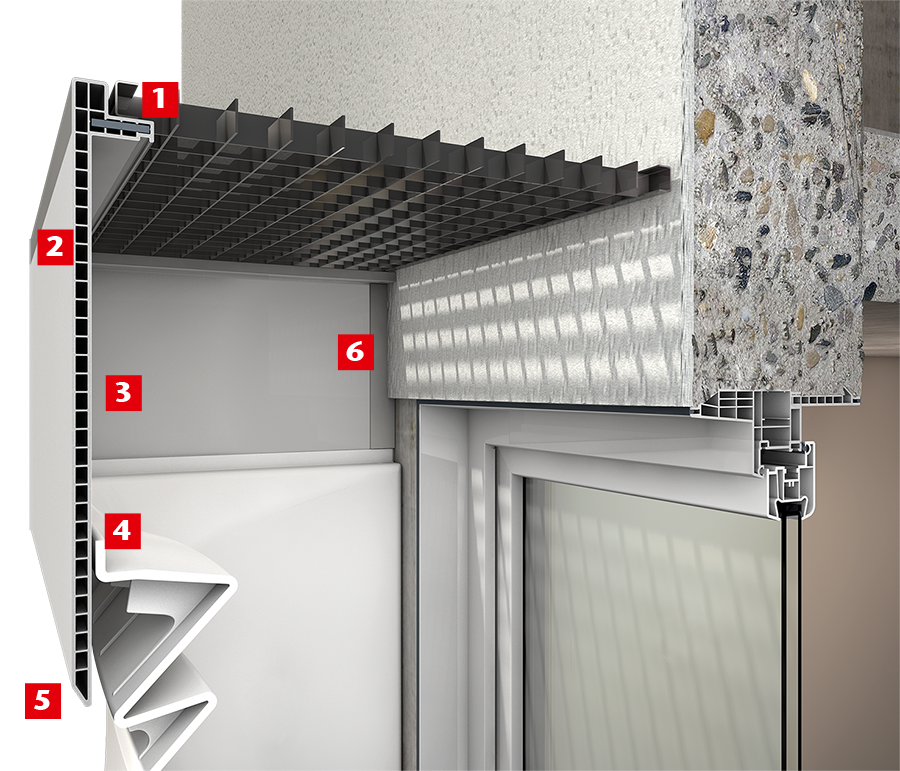

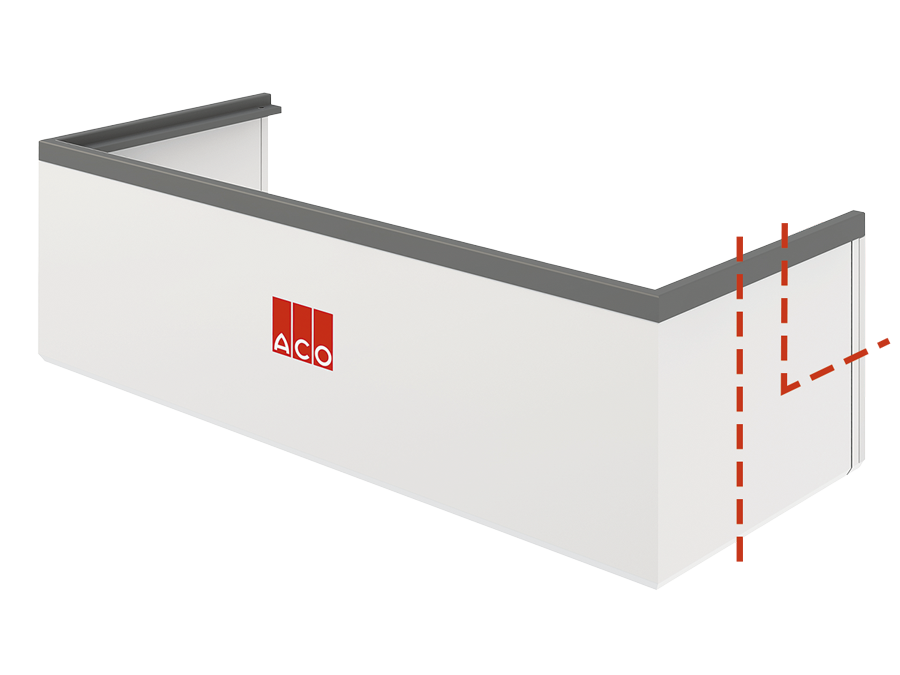

Mit grauer und stabiler Rostkante. Seitenschenkel kürz- bzw. ausklinkbar.

integrierte Stahlaussteifung ab einer Breite von 150 cm
stabiles Hohlkammerprofil
höhenverstellbereich von 3-30 cm
Verschraubung mit Lichtschacht
Spitzende für nachträgliche Bodenniveauanpassung
Wandanschlussprofil

Höhenverstellbereich: 30 mm - 300 mm, Standardtiefe, begehbar bis 1,5 kN

Für Lichtschacht

Tiefe

[mm]

AnwendungAbmessungenArt.-Nr. (SAP / proAlpha)

Tiefe

[mm]

Breite

[mm]

Höhe

[mm]

400begehbar4008003402008565 / 315788
400begehbar40010003402008566 / 315789
400begehbar40012503402008567 / 315790
600begehbar60010003402008590 / 315826
600begehbar60012503402008591 / 315827
700begehbar70015003402008571 / 315794

Höhenverstellbereich: 30 mm - 300 mm, verlängerte Seitenschenkel, begehbar bis 1,5 kN

Für Lichtschacht

Tiefe

[mm]

AnwendungAbmessungenArt.-Nr. (SAP / proAlpha)

Tiefe

[mm]

Breite

[mm]

Höhe

[mm]

400begehbar60010003402008590 / 315826
400begehbar60012503402008591 / 315827
600begehbar80010003402012703 / 375020
600begehbar80012503402012704 / 375021

Vorteile im Überblick

  • stabiles Hohlkammerprofil
  • graue und stabile Rostkante
  • stapelbar (bis zu 3 Stück)*
  • Kombinationsmöglichkeit mit höhenverstellbarem Aufstockelement
  • befahrbar**
  • Verschraubung mit dem Lichtschacht
  • Wandverschraubung optional möglich
  • Seitenschenkel kürz- bzw. ausklinkbar
  • integrierte Stahlaussteifung
  • abnehmbare Rostkante
  • Aussteifungsrahmen nicht erforderlich

* nicht gültig für die Breite 150 cm, hier nur 1 Element zulässig

** 40er Lichtschächte können mit zwei Aufstockelementen befahren werden

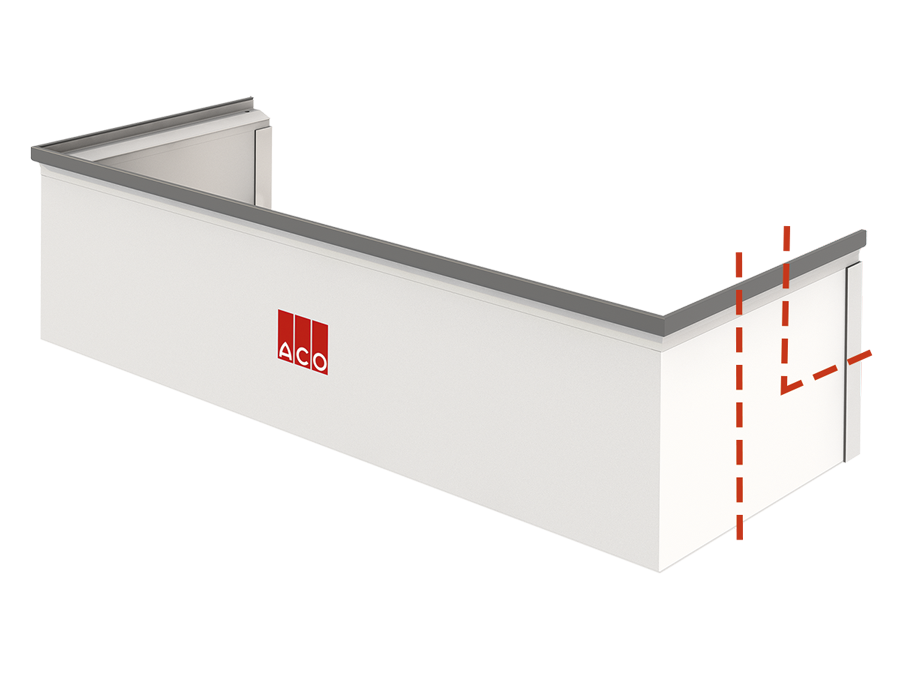

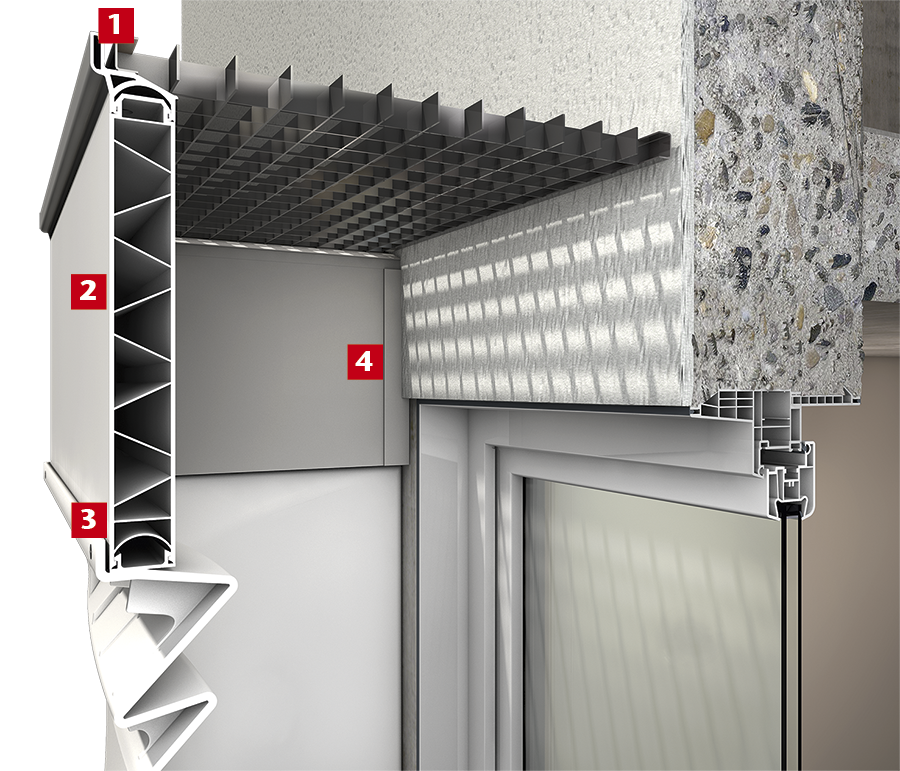

klickbare graue Rostkante
stabiles Hohlkammerprofil
Verschraubung mit Lichtschacht
Wandanschlussprofil

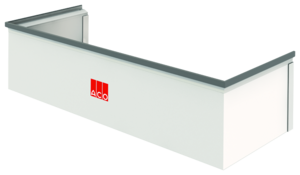

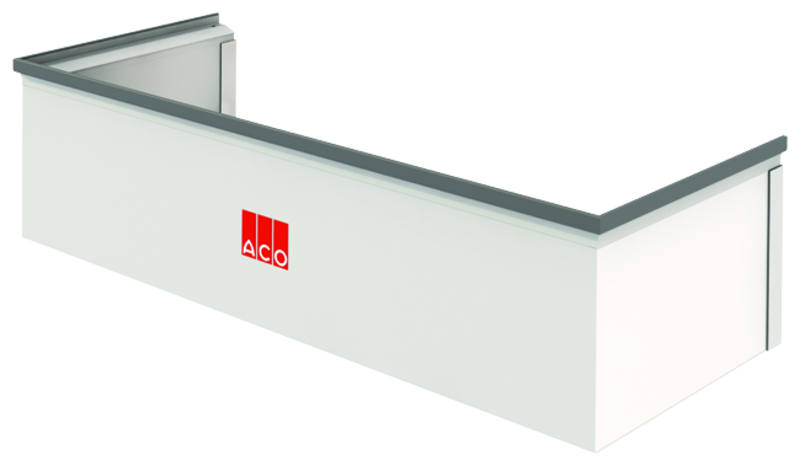

Fixe Bauhöhe, Standardtiefe, Aufbauhöhe 400/600er Tiefe: 275 mm; Aufbauhöhe 700er Tiefe: 270 mm

Für Lichtschacht

Tiefe

[mm]

AnwendungAbmessungenArt.-Nr. (SAP / proAlpha)

Tiefe

[mm]

Breite

[mm]

Höhe

[mm]

400begehbar/befahrbar4008002952008556 / 315773
400begehbar/befahrbar40010002952008557 / 315774
400begehbar/befahrbar40012502952008558 / 315775
600begehbar/befahrbar60010002952008594 / 315830
600begehbar/befahrbar60012502952008595 / 315831
700begehbar70015002952008562 / 315785
700begehbar70020002952008563 / 315786

Fixe Bauhöhe, Aufbauhöhe 400/600er Tiefe: 425 mm; Aufbauhöhe 700er Tiefe: 420 mm

Für Lichtschacht

Tiefe

[mm]

AnwendungAbmessungenArt.-Nr. (SAP / proAlpha)

Tiefe

[mm]

Breite

[mm]

Höhe

[mm]

400begehbar/befahrbar4008004452012998 / 375436
400begehbar/befahrbar40010004452012999 / 375437
400begehbar/befahrbar40012504452013001 / 375439
600begehbar/befahrbar60010004452013000 / 375438
600begehbar/befahrbar60012504452013002 / 375440
700begehbar70015004452013003 / 375441
700begehbar70020004452013004 / 375442

Fixe Bauhöhe, verlängerte Seitenschenkel, begehbar bis 1,5 kN

Für Lichtschacht

Tiefe

[mm]

AnwendungAbmessungenArt.-Nr. (SAP / proAlpha)

Tiefe

[mm]

Breite

[mm]

Höhe

[mm]

400begehbar/befahrbar60010002952008594 / 315830
400begehbar/befahrbar60012502952008595 / 315831
600begehbar80010002952012705 / 375022
600begehbar80012502952012706 / 375023

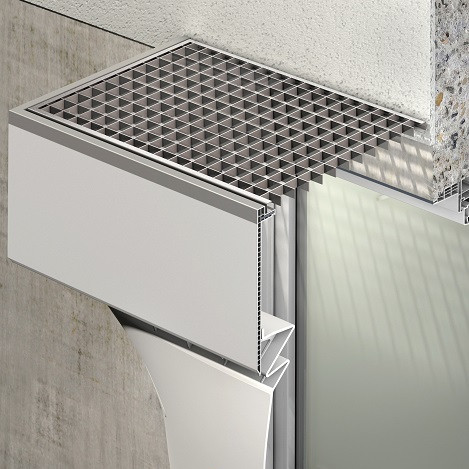

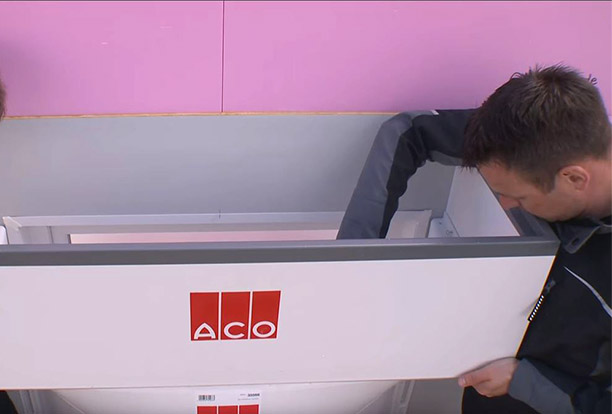

Variables, höhenverstellbares Aufstockelement

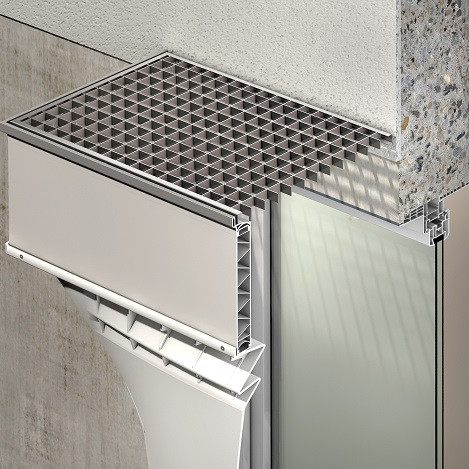

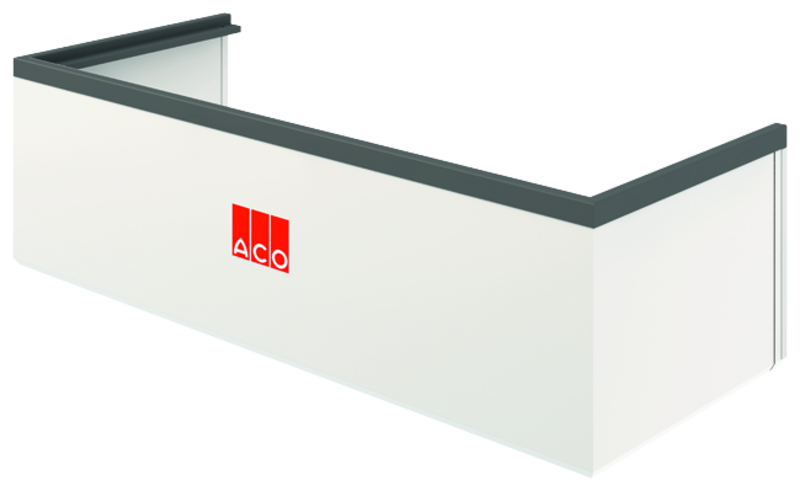

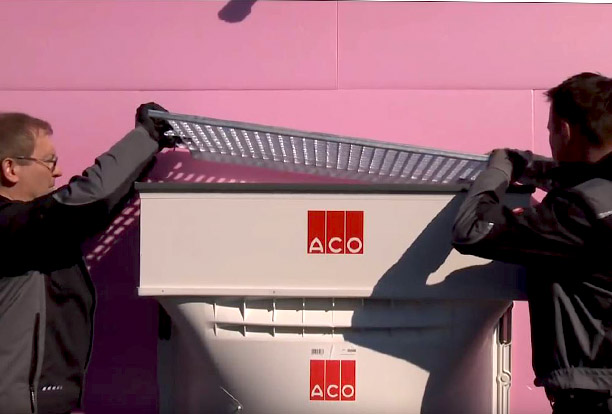

Fixes Aufstockelement direkt auf Lichtschacht

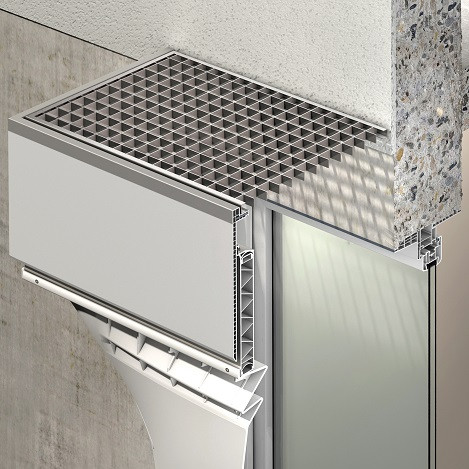

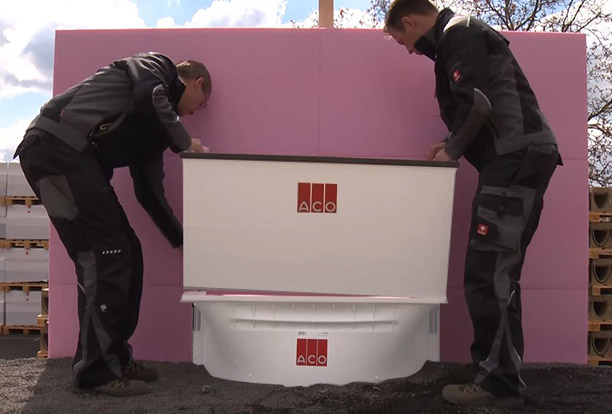

Kombination aus fixem und variablem Aufstockelement

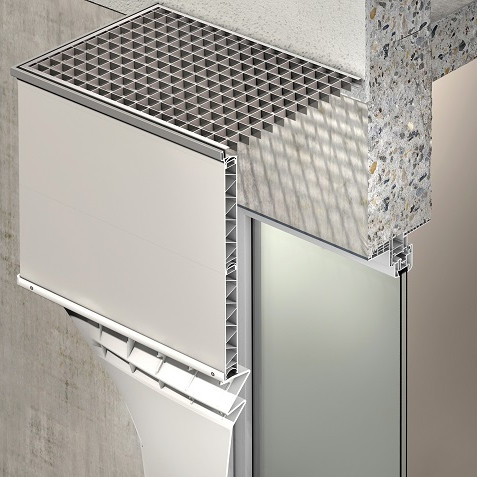

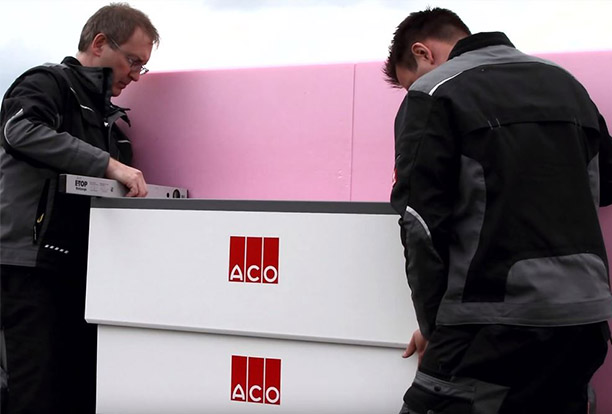

Montage von zwei fixen Aufstockelementen

Maximale Anzahl an Aufstockelementen

begehbar

Tiefe
Aufstockelemente
Lichtschacht
Breite
Fixe
Aufstockelemente
Höhenverstellbare
Aufstockelemente
Kombination
höhenverstellbar/fix
[mm][mm][Stk][Stk][Stk]
400 und 600bis 1250313
700150021-
70020001--

befahrbar

Tiefe
Aufstockelemente
Lichtschacht
Breite
Fixe
Aufstockelemente
Höhenverstellbare
Aufstockelemente
Kombination
höhenverstellbar/fix
[mm][mm][Stk][Stk][Stk]
400 und 600bis 12502--
700bis 1250---

Montagesets für höhenverstellbare Aufstockelemente

Für die Standard-Montage ohne Wandverschraubung

AbbildungPassend fürRost
Belastbarkeit
Für Lichtschacht
Teife
Artikel-Nr. SAP / proAlpha
höhenverstellbare
Aufstockelemente
Begehbar400/6002008564 / 315787
höhenverstellbare
Aufstockelemente
Begehbar7002008587 / 315821

Für die Standard-Montage mit Wandverschraubung

AbbildungPassend fürRost
Belastbarkeit
Für Lichtschacht
Teife
Artikel-Nr. SAP / proAlpha
höhenverstellbare
Aufstockelemente
Begehbar, mit Wandverschraubung400/6002008677 / 315933
höhenverstellbare
Aufstockelemente
Begehbar, mit Wandverschraubung7002008678 / 315934


Montagesets für fixe Aufstockelemente

Verschraubung des Aufstockelementes mit Lichtschachtkörper und Perimeterdämmung oder Kellerwand

AbbildungPassend fürRost
Belastbarkeit
Für Lichtschacht
Teife
Artikel-Nr. SAP / proAlpha
fixe Aufstockelemente

Begehbar/Befahrbar

400/6002008672 / 315928
fixe AufstockelementeBegehbar7002008673 / 315929
