ACO Access Cover Schachtabdeckung
Easy - Belastungsklasse 5 kN
Abdeckungen für Schächte und Versorgunskanäle
Bodenbeläge müssen hohe Anforderungen an Begehbarkeit, Sicherheit und Langlebigkeit erfüllen. Insbesondere wird verlangt, dass sie trittsicher, also griffig, und eben sind. Dabei müssen die in Abdeckungen eingebrachten Füllungen grundsätzlich den Verkehrsbeanspruchungen genügen. ACO Schachtabdeckungen sind DIN-geprüft und erfüllen alle geforderten Anforderungen. Abgedeckte Öffnungen bleiben immer im Ganzen zugänglich.

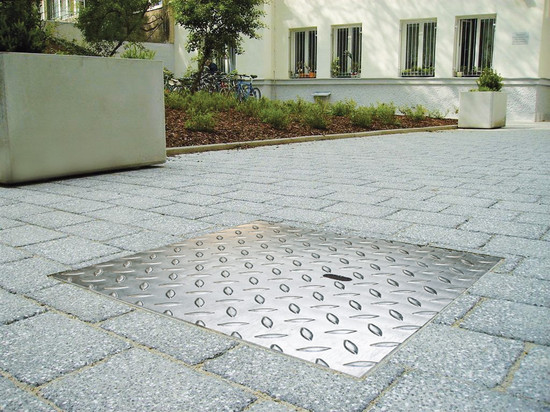

Für den Außen- und Innenbereich

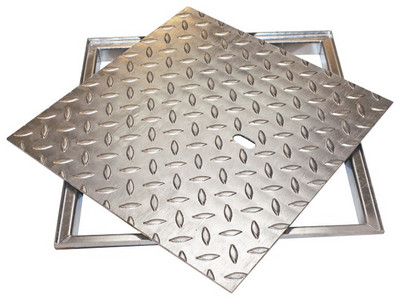

ACO Access Cover Easy sind Schachtabdeckungen bestehend aus einem Rahmen und einer Deckelplatte aus verzinktem Stahl mit geringer Bauhöhe. Die Abdeckungen können sowohl im Außenbereich als auch im Innenbereich eingesetzt werden. Durch die Belastung von 5 kN sind diese für den privaten Haushalt geeignet.
Produktvorteile / Merkmale
- Guter Korrosionsschutz durch Feuerverzinkung
- Vielseitiger Einsatzort

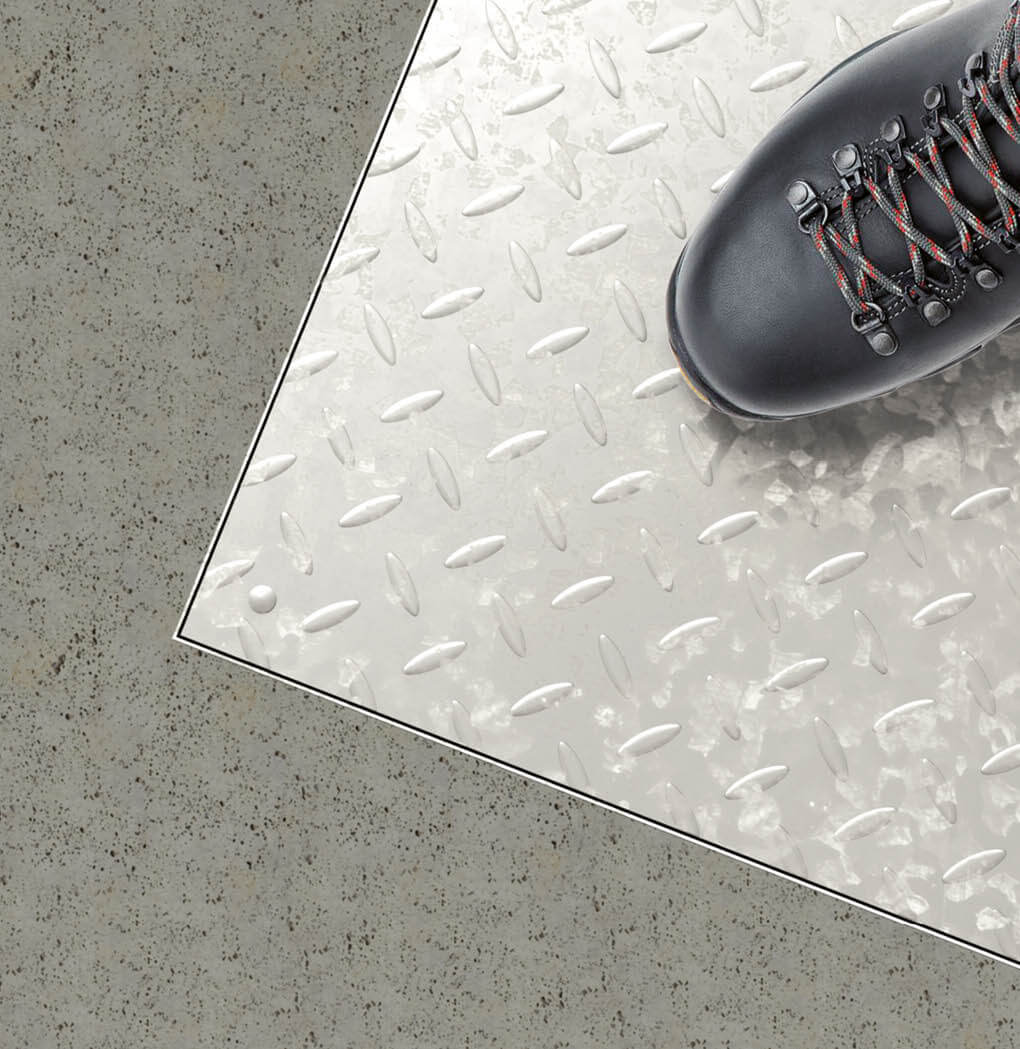

- Deckelplatte aus rutschfestem Tränenblech
- Belastung: 5 kN (begehbar)
- Geringe Bauhöhe
- Geprüft gemäß DIN EN 124
- Einfacher Einbau und Transport durch ein geringes Eigengewicht
- Stärke der Tränenblechplatte: 4 mm, außer 1000 x 1000 mm (5 mm)
- Für den Außen- und Innenbereich

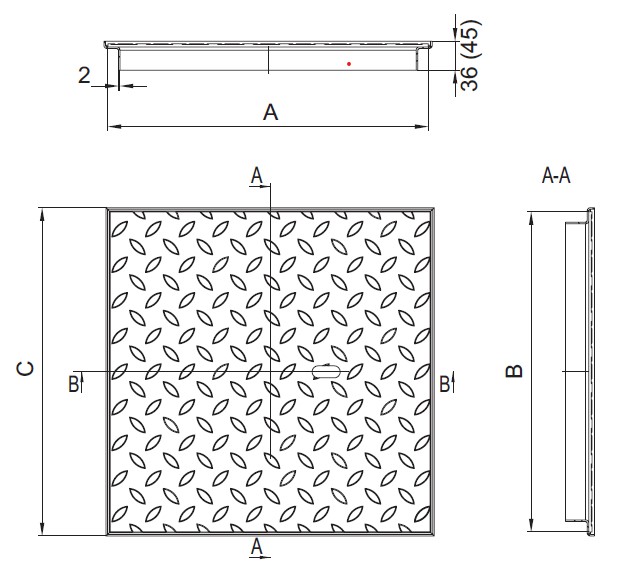

| Nennmaß | Lichte Fläche | Abmessungen | Einbauhöhe | ||
| A x B | Breite D | Höhe H | Artikelnummer SAP / proAlpha | ||
| mm | mm | mm | mm | mm | |
| 300 x 300 | 260 x 260 | 310 | 310 | 36 | 2018607 / 623346 |
| 400 x 400 | 360 x 360 | 410 | 410 | 36 | 2018596 / 623335 |
| 450 x 450 | 410 x 410 | 460 | 460 | 36 | 2018597 / 623336 |
| 400 x 600 | 360 x 560 | 410 | 610 | 36 | 2018599 / 623338 |
| 500 x 500 | 460 x 460 | 510 | 510 | 36 | 2018598 / 623337 |
| 600 x 600 | 560 x 560 | 610 | 610 | 36 | 2018600 / 623339 |
| 635 x 635 | 595 x 595 | 645 | 645 | 36 | 2018601 / 623340 |
| 800 x 600 | 760 x 560 | 810 | 610 | 36 | 2018602 / 623341 |
| 1000 x 600 | 960 x 560 | 1010 | 610 | 36 | 2018604 / 623343 |
| 800 x 800 | 760 x 760 | 810 | 810 | 36 | 2018603 / 623342 |
| 700 x 700 | 660 x 660 | 710 | 710 | 36 | 2018608 / 623347 |
| 900 x 900 | 860 x 860 | 910 | 910 | 36 | 2018609 / 623348 |
| 1000 x 800 | 960 x 760 | 1010 | 810 | 45 | 2018605 / 623344 |
| 1000 x 1000 | 960 x 960 | 1010 | 1010 | 45 | 2018606 / 623345 |
Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.
