ACO Self Hexaline 2.0 Entwässerungsrinne Kunststoff PP

Das innovative ACO Rinnensystem

Das ACO Rinnensystem Hexaline 2.0 ist speziell für die sichere Entwässerung und optische Akzentuierung von Terrassen, Hofeinfahrten und anderen versiegelten Flächen entwickelt worden.

Der recycelbare Kunststoff und das innovative Produktionsverfahren machen den Rinnenkörper leicht, robust und bruchfest. Durch die Wabenstruktur in der Seitenwand erhält der Rinnenkörper eine hohe Stabilität. Eine seitliche Einbettung in Beton ist somit nur erforderlich, wenn die Rinne befahren wird. Der Oberflächenbelag kann direkt angearbeitet werden.

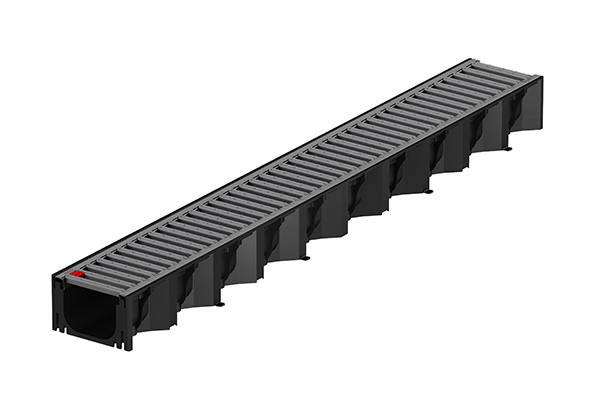

ACO Entwässerungsrinne Self® Hexaline 2.0 mit stahlverzinktem Rost

ACO Self Hexaline Entwässerungsrinne in Pflaster

Systemvorteile

viele Gestaltungsmöglichkeiten
günstige Alternative vom Marktführer
flexibles System und einfacher Einbau
Länge individuell anpassbar
Eckelement für 90°-, 180°- und 270°-Verbindungen
Abbildung für den Einbau direkt am Produkt
vorgestanzte Stirnwand, kann auch bei gekürzter Rinne eingesetzt werden

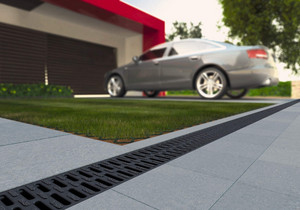

Pkw befahrbar
entspricht EN 1433
Abdeckroste aus Kunststoff oder Stahl verzinkt
- Stahlverzinktes Rost - klassische Stegrostoptik

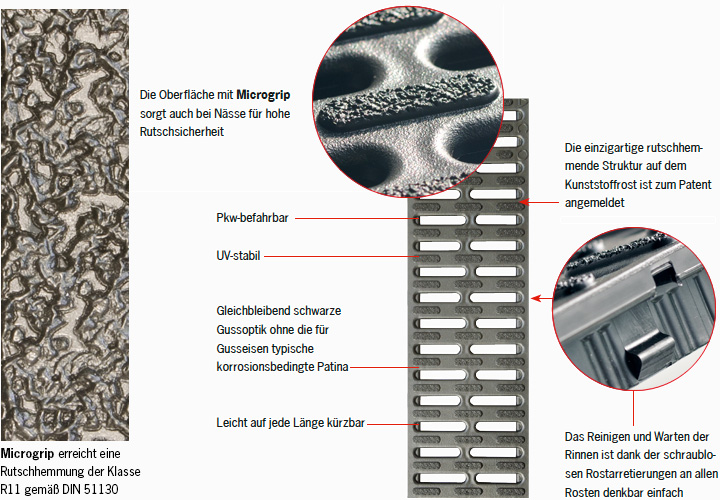

- Kunststoffrost - mit rutschhemmendem Microgrip, schwarz, UV stabil

ACO Self® Hexaline 2.0 mit stahlverzinktem Rost

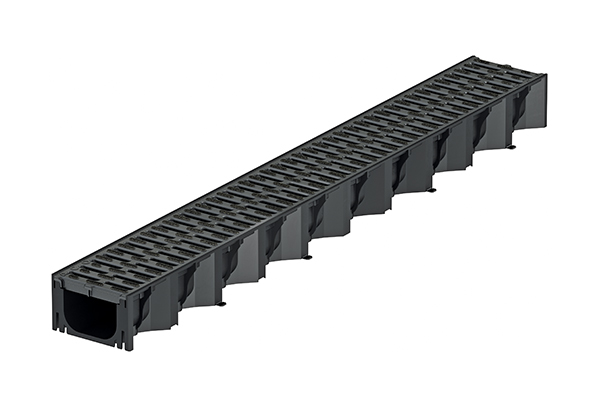

ACO Self® Hexaline 2.0 mit schwarzem Kunststoffrost mit Microgrip

Höhe	Länge	Breite	Abdeckrost	Art.-Nr. SAP / proAlpha
7,9 cm	100,0 cm	12,9 cm	Kunststoffrost mit Microgrip	2009490 / 319210
7,9 cm	100,0 cm	12,9 cm	Stahl verzinkt	2009491 / 319213

Kunststoffrost mit rutschhemmendem Microgrip

Stegrost, Stahl verzinkt

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 12
Einlaufquerschnitt [cm2/m]: 468
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2013816 / 38516

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2013817 / 38517

Stegrost, Stahl verzinkt anthrazit pulverbeschichtet

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 12
Einlaufquerschnitt [cm2/m]: 468
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2001120 / 10305

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2001123 / 10306

Maschenrost 30/10, Stahl verzinkt

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 9
Einlaufquerschnitt [cm2/m]: 729
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2007773 / 310310

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2007774 / 310311

Längsprofilrost, Stahl verzinkt

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 6
Einlaufquerschnitt [cm2/m]: 365
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 3003858

Länge [mm] 500 = Art.Nr. SAP / proAlpha 3003859

Rutschhemmender Microgrip-Rost aus Kunststoff

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 8
Einlaufquerschnitt [cm2/m]: 254
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2009492 / 319250

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2009493 / 319251

Gusseisenrost, EN-GJS*

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 12
Einlaufquerschnitt [cm2/m]: 470
B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2007772 / 310309

Flächenrost, Gusseisen EN-GJS, Design: Voronoi*

Breite [mm]: 118
Einlaufquerschnitt [cm2/m]: 447
B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2034371 / 310319

Längsstabrost, Gusseisen EN-GJS, Design: Intercept*

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 6
Einlaufquerschnitt [cm2/m]: 224
B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2034371 / 310319

Farbe und Beschichtung der Gussroste

Unsere Gussroste sind mit einer schwarzen Beschichtung versehen, die während der Lagerung Rostflecken auf angrenzenden Oberflächen verhindert.

Bitte beachten Sie: Gusseisen entwickelt unter natürlichen Bedingungen eine Schicht aus Eisenoxiden (Rost).

Das bedeutet, dass die Roste im Laufe der Zeit von schwarz zu rostbraun wechseln.

Diese oberflächliche Korrosion ist völlig normal. Keine Sorge: Gusseisenteile rosten nicht durch.

Stegrost, Edelstahl elektropoliert

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 12
Einlaufquerschnitt [cm2/m]: 468
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2023504 / 310307

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2023505 / 310308

Maschenrost 30/10, Edelstahl

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 9
Einlaufquerschnitt [cm2/m]: 729
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2007775 / 310312

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2025750 / 310313

Längsstabrost, Edelstahl

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 6
Einlaufquerschnitt [cm2/m]: 440
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2001171 / 10323

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2001172 / 10324

Längsprofilrost, Edelstahl

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 6
Einlaufquerschnitt [cm2/m]: 365
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 3003856

Länge [mm] 500 = Art.Nr. SAP / proAlpha 3003857

Lochrost "Quadrato", Edelstahl

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 8
Einlaufquerschnitt [cm2/m]: 229
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP 3004020

Länge [mm] 500 = Art.Nr. SAP 3004032

Doppelschlitzrost Edelstahl, Aufnahme für Holz

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 12
Einlaufquerschnitt [cm2/m]: 228
A15

Länge [mm] 1000 = Art.Nr. SAP 310314

Länge [mm] 500 = Art.Nr. SAP 310324

Doppelschlitzrost Edelstahl, Aufnahme für Stein*

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 190
A15

Länge [mm] 1000 = Art.Nr. SAP 310317

Länge [mm] 500 = Art.Nr. SAP 310327

*zur Befestigung des Steins im Rost empfehlen wir ACO Klebedichtstoff

Doppelschlitzrost Edelstahl, Aufnahme für Fliese*

Breite [mm]: 118
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 190
A15

Länge [mm] 1000 = Art.Nr. SAP 310315

Länge [mm] 500 = Art.Nr. SAP 310325

*zur Befestigung der Fliese im Rost empfehlen wir ACO Klebedichtstoff

Schlitzrahmen Stahl verzinkt, Schlitzhöhe 105 mm

Breite [mm]: 118
Höhe [mm]: 105
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 93
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2016171 / 415838

Länge [mm] 850 = Art.Nr. SAP / proAlpha 2016173 / 415840

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016179 / 415850

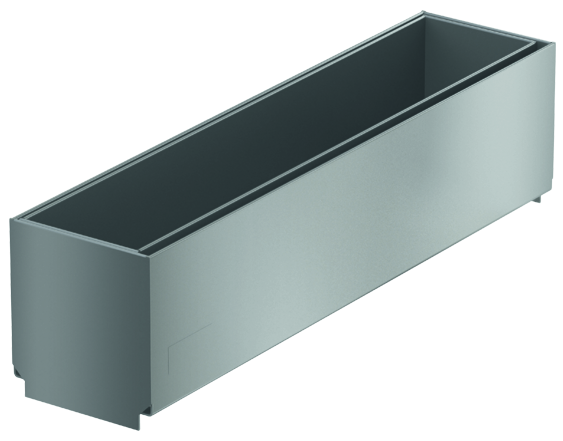

Revisionselement für Schlitzhöhe 105 mm, Stahl verzinkt

Breite [mm]: 118
Höhe [mm]: 105
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 92
PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016172 / 415839

Länge [mm] 150 = Art.Nr. SAP / proAlpha 2016174 / 415841

Schlitzrahmen Kunststoff – Schlitzhöhe 60 mm

Breite [mm]: 125
Höhe [mm]: 75
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 90
PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2009517 / 319554

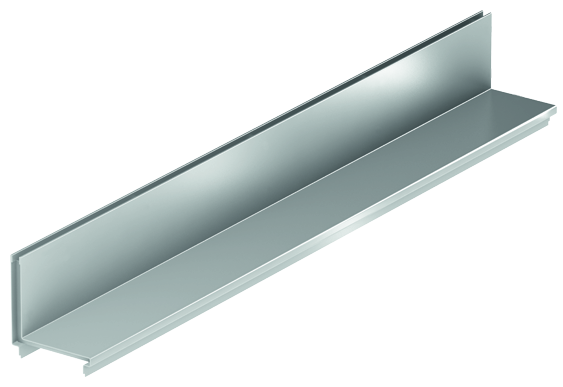

Schlitzrahmen Edelstahl, Schlitzhöhe 105 mm

Breite [mm]: 118
Höhe [mm]: 105
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 93
PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2034216 / 415842

Länge [mm] 850 = Art.Nr. SAP / proAlpha 2016177 / 415844

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016180 / 415851

Revisionselement für Schlitzhöhe 105 mm, Edelstahl

Breite [mm]: 118
Höhe [mm]: 105
Maß der Einlauföffnung [mm]: 10
Einlaufquerschnitt [cm2/m]: 92
PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016176 / 415843

Länge [mm] 150 = Art.Nr. SAP / proAlpha 2016178 / 415845

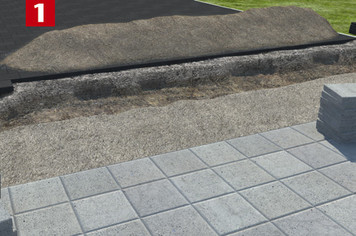

Graben für das Betonbett ausheben. Das Betonbett soll später ein Mindestmaß von 5 cm Höhe und 20 cm Breite haben. Wir empfehlen die vordere und die hintere Reihe der Pflastersteine auch mit in ein Betonbett zu setzen.

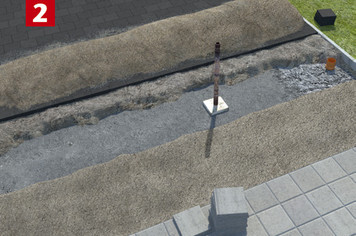

Den erdfeuchten Magerbeton (C 15/ B 15) in den Graben füllen und verdichten.

Das Betonbett auf die gewünschte Höhe abziehen (80–83 mm zum Oberflächenbelag).

Falls Sie die Fläche komplett neu gestalten, spannen Sie eine Richtschnur, welche das spätere Oberflächenniveau hat.
Falls der Rinnenstrang in einen bestehenden Belag eingesetzt wird, bauen Sie eine Schablone mit der gewünschten Höhe z. B. aus Holz.

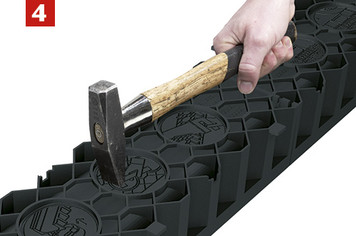

An der gewünschten Stelle der Rinne die Vorformung zur Entwässerung ausschlagen.

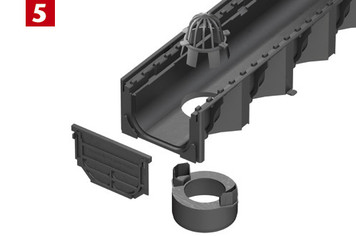

Jeweils eine Stirnwand am Rinnenanfang und am Rinnenende setzen. Den Ablaufanschluss an die Rinne und den Laubfang an die Ablauföffnung setzen.

Verbinden Sie die Rinnenelemente über das Nut-Feder-System miteinander.

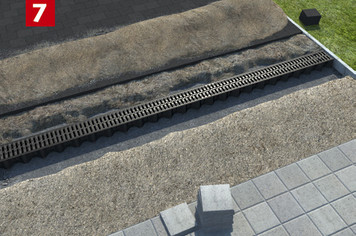

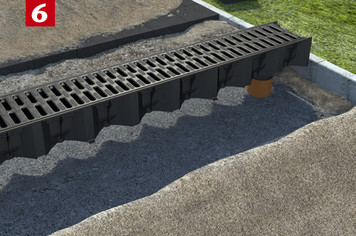

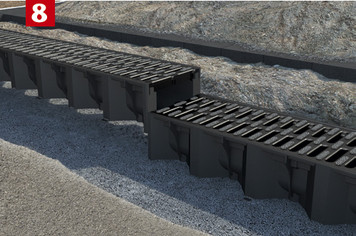

Den kompletten Rinnenstrang an die gewünschte Stelle setzen.

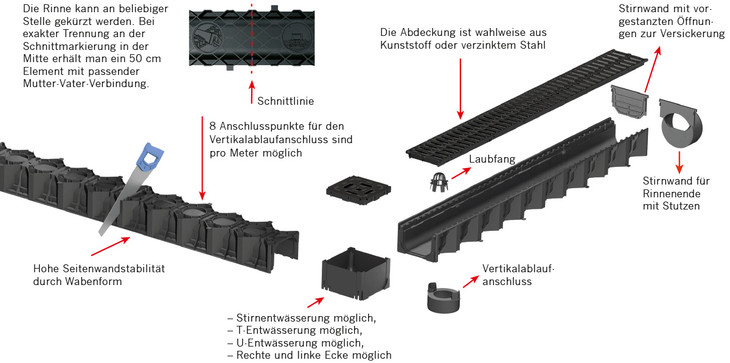

Die Rinnenelemente können einfach zusammengesteckt werden. Die Hexaline ist für einen Rinnenstrang von max. 5m geeignet.

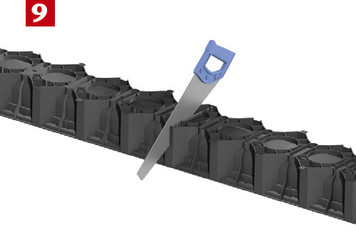

Sie haben die Möglichkeit, die Rinne mit Kunststoffrost an jeder beliebigen Stelle zu kürzen.

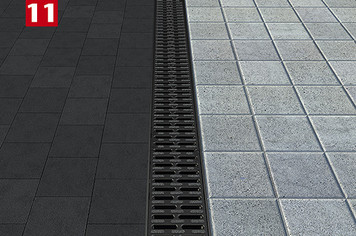

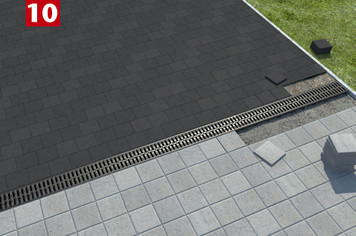

Achten Sie darauf, dass die Rinnenoberkante dauerhaft ca. 3–5 mm unter dem Oberflächenbelag liegt.

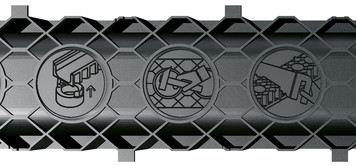

Informationen zum Einbau direkt auf der Rinne

Sie haben die Möglichkeit mit dem Universal-Eckstück 90º,180º und 270º Ecken herzustellen.

Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.

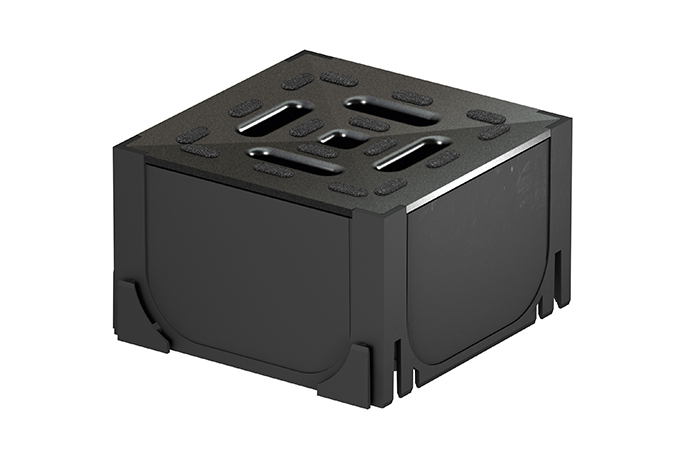

ACO Self Hexaline Universeckstück Zubehörteil

Universal Eckelement in schwarz

komplett aus Kunststoff

Art.Nr. SAP / pA: 2005527 / 19280

Universaleckelement in silbergrau

komplett aus Kunststoff
für einen unauffälligeren Übergang bei verzinkten Abdeckungen

Art.Nr. SAP / pA: 2005531 / 19296

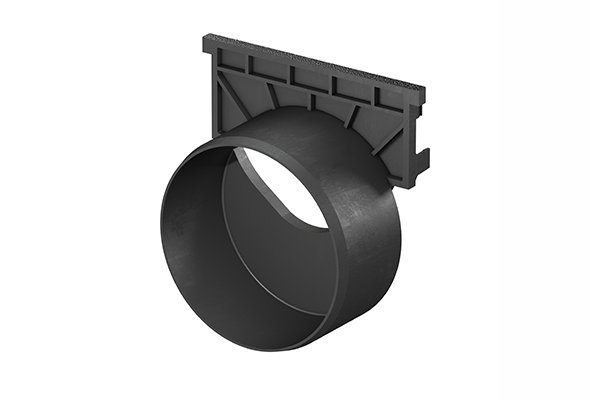

Stirnwand mit Stutzen

für den Anschluss an ein KG Rohr DN/OD 110
zur seitlichen Entwässerung

Artikel-Nr. SAP / pA: 2009503 / 319289

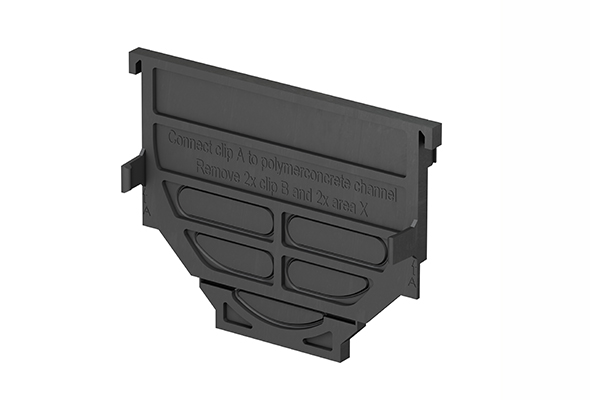

Stirnwand für Rinnenanfang und -ende

Artikel-Nr. SAP / pA: 2009502 / 319288

ACO Self Hexaline Zubehörteil Vertikalablaufanschluss

Zubehörset

bestehend aus:

2 Stirnwänden
Vertikalablaufanschluss
- Anschluss für KG Rohr DN/OD 110
- Ablaufleistung: 2,2 l/s
Laubfang

Art.Nr. SAP / pA: 2009501 / 319287

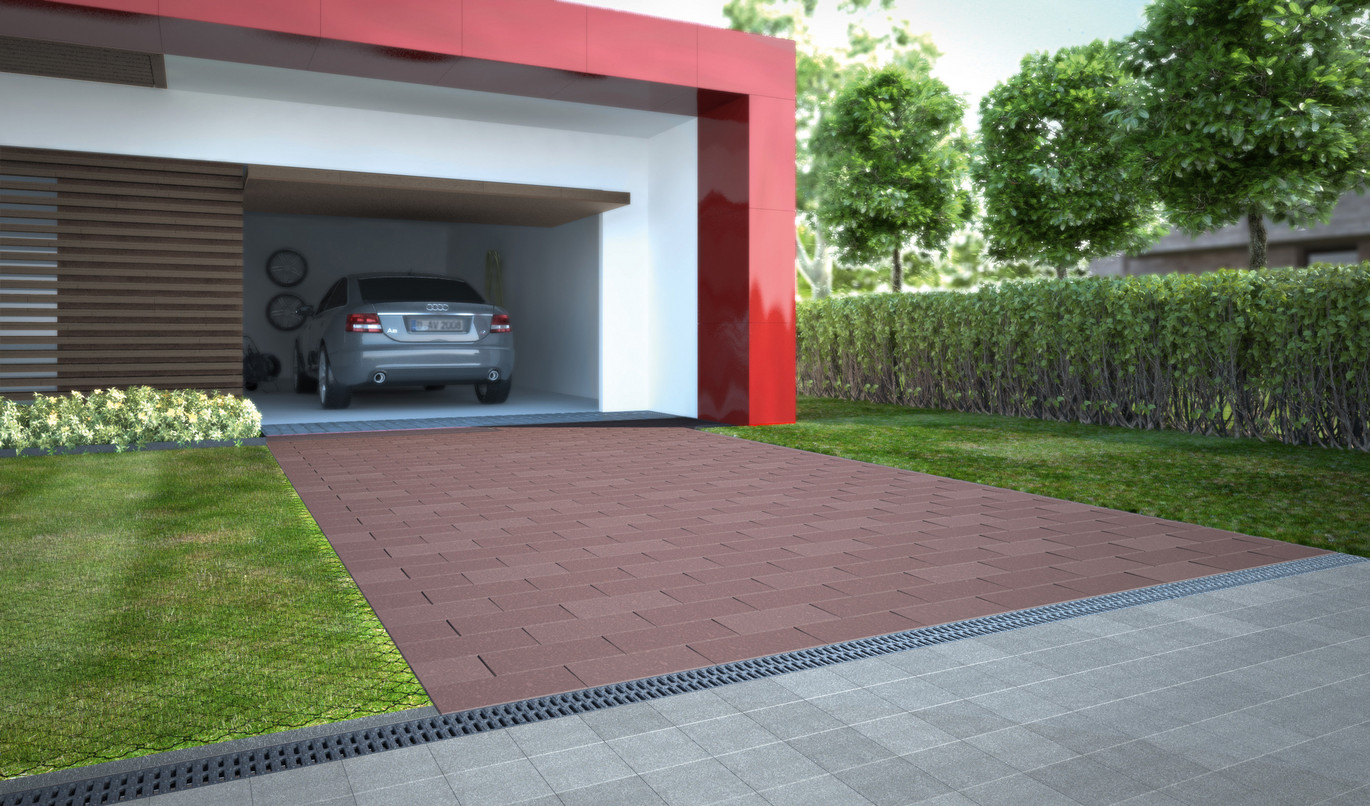

Self Auffahrt Antirutsch Pflaster Roetlich

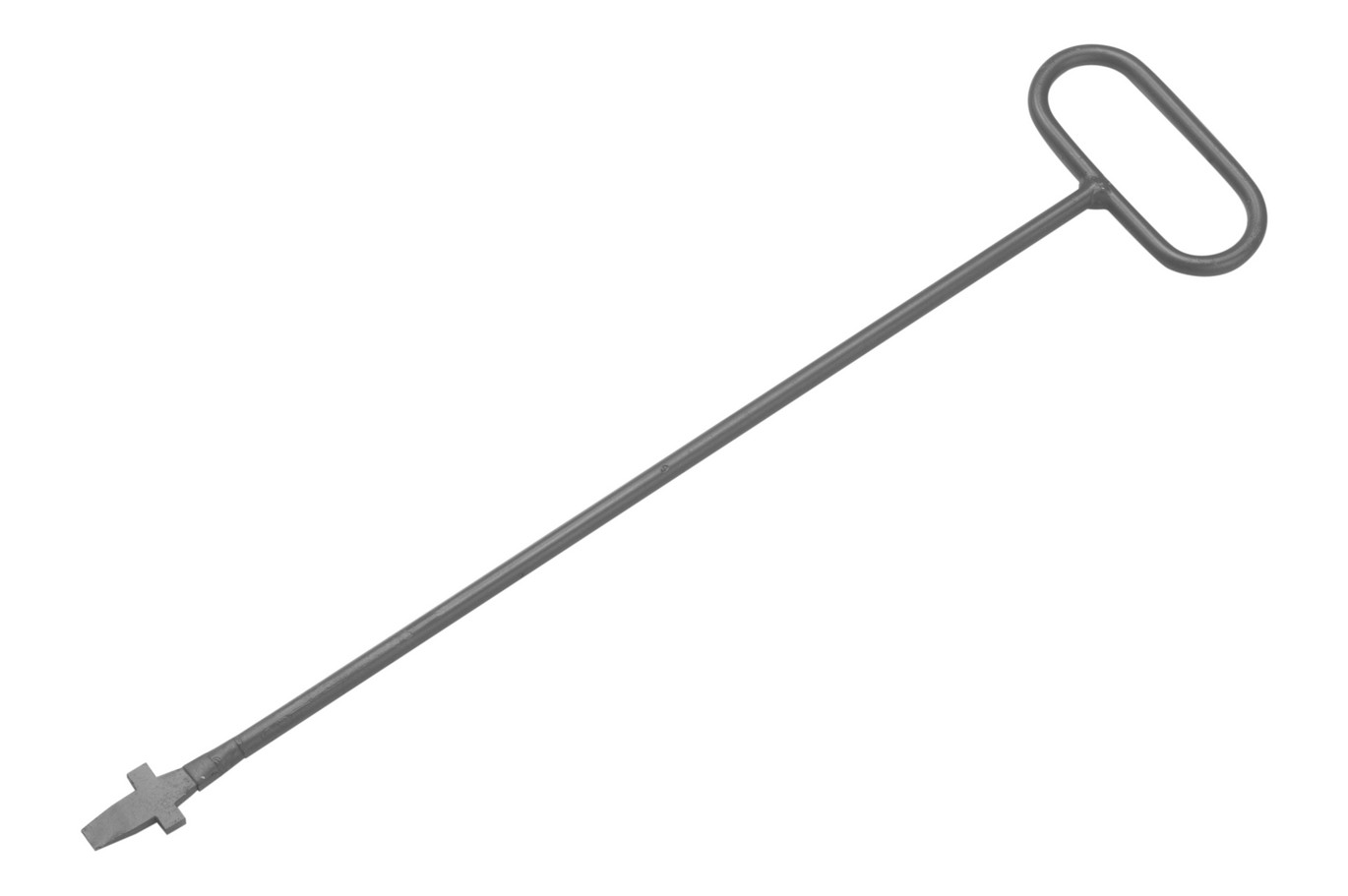

ACO Self Rosthaken

zur leichten Entnahme der Abdeckungen mit schraubloser Arretierung

Artikel-Nr. SAP / proAlpha: 2000571 / 03429

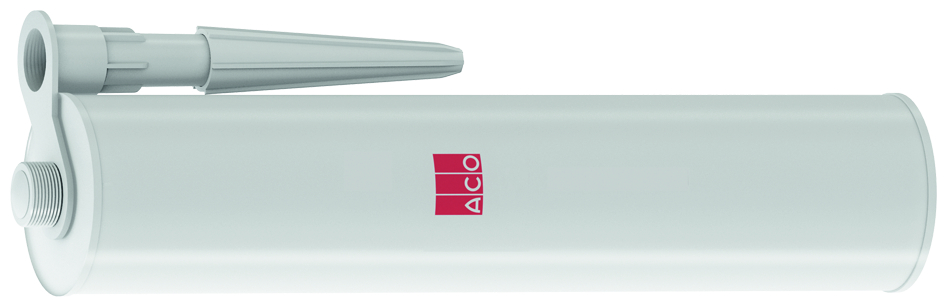

Klebedichtstoff

passend für ACO Self Doppelschlitzroste für Fliese und Stein
zum Verkleben von Fliesen und Steinen in den Doppelschlitzrosten
greift Edelstahl nicht an
450g Kartusche (Bedarf für 1m Rost)

Art.Nr SAP / pA: 2012746 / 375089

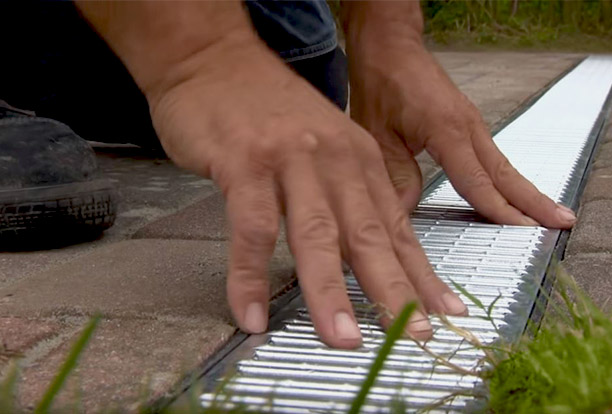

Einbauhilfe Hexaline 2.0
