ACO Therm® Lichtschacht

ACO Therm® Kellerlichtschächte sorgen für einen größtmöglichen Lichteinfall sowie einen idealen Luftaustausch in Kellerräumen, sind formstabil und besitzen eine lange Lebensdauer.

Einzelartikel

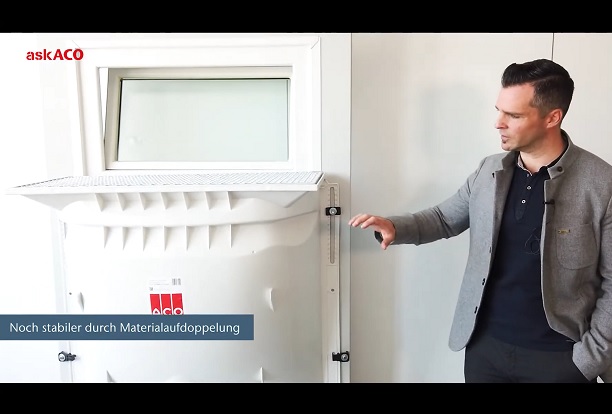

Der ACO Therm® Lichtschacht 400 mm Tiefe

  • besitzt eine Vielzahl von Optimierungen zur Komfortsteigerung
  • zusätzliche Stabilität gegen Erd- und Wasserdruck
  • Höhenfeinjustierung beim Einbau möglich ohne Befestigungsschrauben zu lösen
  • Lichtschachtboden besitzt ein dreiseitiges Gefälle in Richtung Entwässerungsöffnung
  • Entwässerungsöffnung befindet sich 152 mm von der Wand entfernt
  • leichter Zugang (auch im eingebauten Zustand) zur Wartung oder Reinigung
  • bei Dämmplatten bis 140 mm Stärke liegt der Entwässerungsanschlus nicht in der Dämmung. Dadurch:
  • keine Wärmebrücke
  • Zeitersparnis, da das bauseitige Aussparen der Dämmung (bis 140 mm) für den Entwässerungsanschluss entfällt.

Optimierte Bauteilgeometrie

ACO hat die Lichtschächte 800 x 600 x 400, 1000 x 1000 x 400 und 1000 x 1300 x 400 mm aus der Allround-Produktfamilie den aktuellsten technischen Standards angepasst. Die in den Seitenbereich verlaufende Verstärkungsrippe, wie auch der sogenannte Entwässerungskamin sorgen für Stabilität im Lichtschachtkörper. Darüber hinaus vertraut ACO auf den seit Jahren bewährten Materialmix aus glasfaserverstärktem Polypropylen (PP-GF) und GFK in hochweißer Qualität für höchste Lichtreflexion sowie lange Lebensdauer.

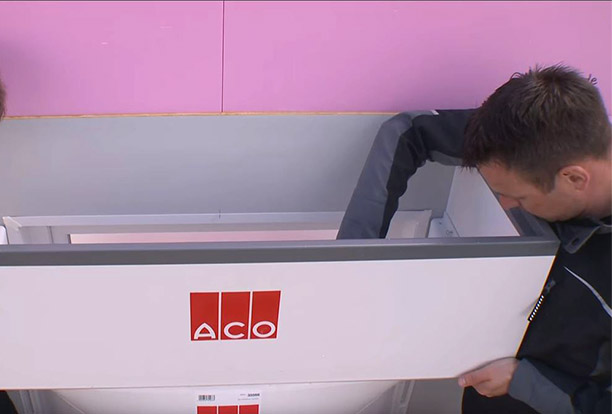

Höhenverstellung

Der Lichtschachtflansch wurde mit einem Arretierungs- und Verschiebebereich ausgestattet. In den oberen Arretierungsbereich greift ein sogenannter Rastblock ein, der für den erforderlichen Lastabtrag sorgt. Durch eine 90 Grad-Drehung wird der Rastblock in die Verschiebeposition befördert, so dass der komplette Lichtschacht über das 28 cm Langloch nach oben und unten verschoben werden kann. Der untere Verschiebebereich mit dem eingreifenden Führungsblock sorgt für Seitenstabilität und ermöglicht wiederum die Höhenfeinjustierung, ohne dass die Befestigungsschrauben gelöst werden müssen.

Nicht alle Lichtschachtkörper sind höhenverstellbar – siehe nachfolgende Aufstellung:

Lichtschacht B x H x T
[mm]
Fensterbreite
[mm]
Rostgröße
[mm]
Außenmaß Breite
[mm]
Außenmaß Höhe
[mm]
Außenmaß Tiefe
[mm]
höhenverstellbar in [mm]Art.Nr. SAP / proAlpha
800x600x400800840x4009716714342802012686 / 375003
1000x600x40010001040x4001120666429-2012324 / 35567
1000x1000x40010001040x400116410364302802012688 / 375005
1000x1300x40010001040x400116413634302802012689 / 375006
1250x1000x40012501340x40014301074429-2012445 / 35894

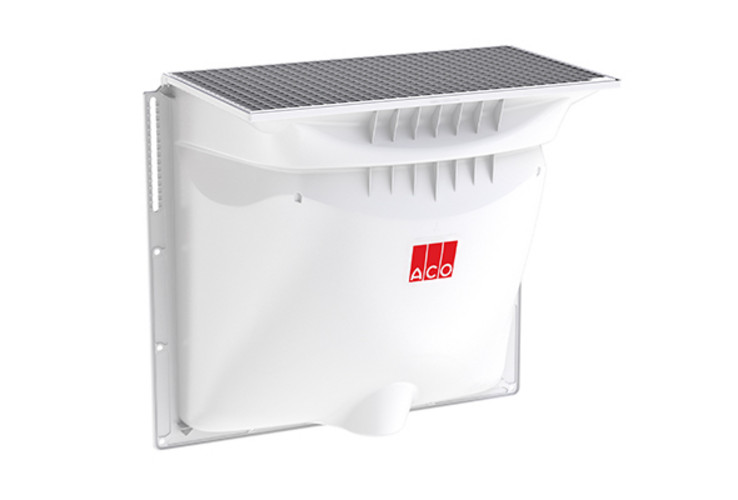

Der ACO Therm® Lichtschacht 600 mm Tiefe

  • besitzt eine Vielzahl von Optimierungen zur Komfortsteigerung
  • zusätzliche Stabilität gegen Erd- und Wasserdruck
  • Höhenfeinjustierung beim Einbau möglich ohne Befestigungsschrauben zu läsen
  • Lichtschachtboden besitzt ein dreiseitiges Gefälle in Richtung Entwässerungsöffnung
  • Entwässerungsöffnung befindet sich 152 mm von der Wand entfernt
  • leichter Zugang (auch im eingebauten Zustand) zur Wartung oder Reinigung
  • bei Dämmplatten bis 140 mm Stärke liegt der Entwässerungsanschlus nicht in der Dämmung. Dadurch:
  • keine Wärmebrücke
  • Zeitersparnis, da das bauseitige Aussparen der Dämmung (bis 140 mm) für den Entwässerungsanschluss entfällt.

Optimierte Bauteilgeometrie

ACO hat die Lichtschächte, mit der Tiefe von 600 mm, aus der Allround-Produktfamilie den aktuellsten technischen Standards angepasst. Die in den Seitenbereich verlaufende Verstärkungsrippe, wie auch der sogenannte Entwässerungskamin sorgen für Stabilität im Lichtschachtkörper. Darüber hinaus vertraut ACO auf den seit Jahren bewährten Materialmix aus glasfaserverstärktem Polypropylen (PP-GF) und GFK in hochweißer Qualität für höchste Lichtreflexion sowie lange Lebensdauer.

Höhenverstellung

Der Lichtschachtflansch wurde mit einem Arretierungs- und Verschiebebereich ausgestattet. In den oberen Arretierungsbereich greift ein sogenannter Rastblock ein, der für den erforderlichen Lastabtrag sorgt. Durch eine 90 Grad-Drehung wird der Rastblock in die Verschiebeposition befördert, so dass der komplette Lichtschacht über das 28 cm Langloch nach oben und unten verschoben werden kann. Der untere Verschiebebereich mit dem eingreifenden Führungsblock sorgt für Seitenstabilität und ermöglicht wiederum die Höhenfeinjustierung, ohne dass die Befestigungsschrauben gelöst werden müssen.

Lichtschacht B x H x T
[mm]
Fensterbreite
[mm]
Rostgröße
[mm]
Außenmaß Breite
[mm]
Außenmaß Höhe
[mm]
Außenmaß Tiefe
[mm]
höhenverstellbar in [mm]Art.Nr. SAP / proAlpha
1000x1000x60010001040x600116410366302802012683 / 375000
1000x1300x60010001040x600116413636302802012684 / 375001
1250x1300x60012501340x600146413636302802012685 / 375002

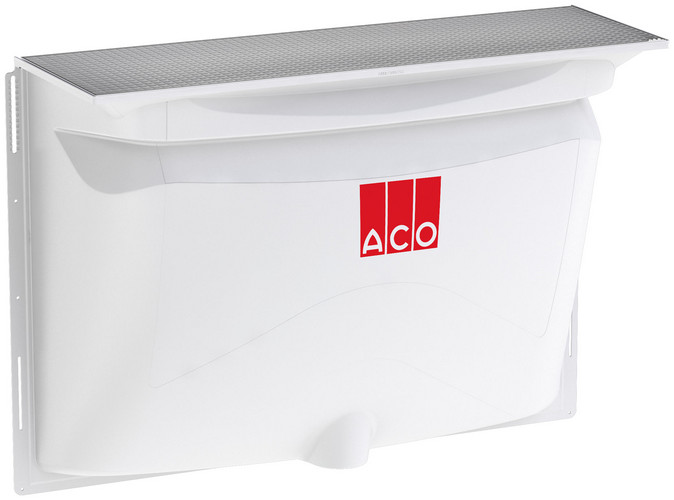

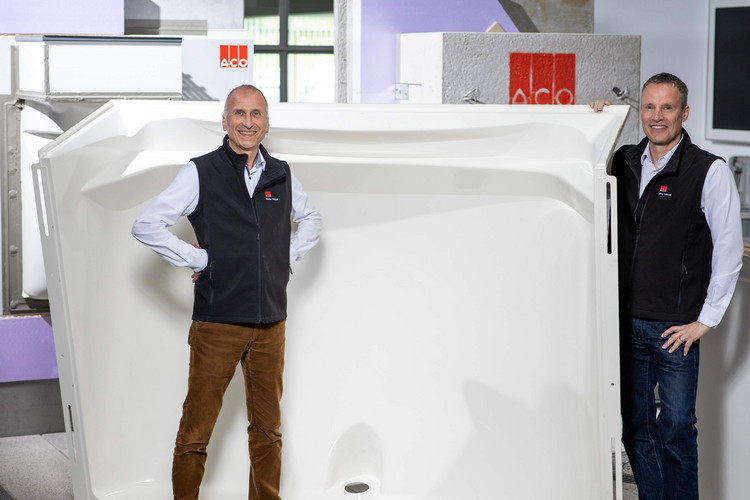

ACO Therm® Großlichtschacht

Mit den Großlichtschächten erweitert ACO sein Lichtschachtprogramm um die Königsklasse der Kunststofflichtschächte. Die Lichtschächte aus GFK zeichnen sich durch ihre enorme Größe und Stabilität aus.

Produktmerkmale

  • für den Einsatz bei breiten Kellerfenstern
  • Material: GFK
  • begehbar
  • hochweiße Innenfläche
  • hoher Selbstreinigungseffekt

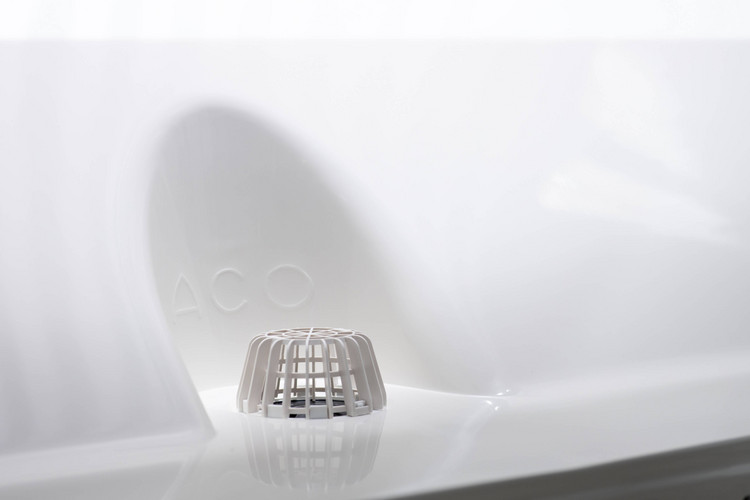

  • Entwässerungsöffnung am tiefsten Punkt und 250 mm vor der Wand
  • 70 cm Tiefe für besonders hohen Lichteinfall

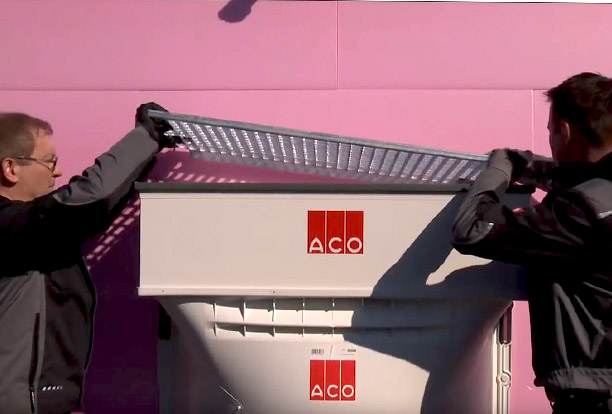

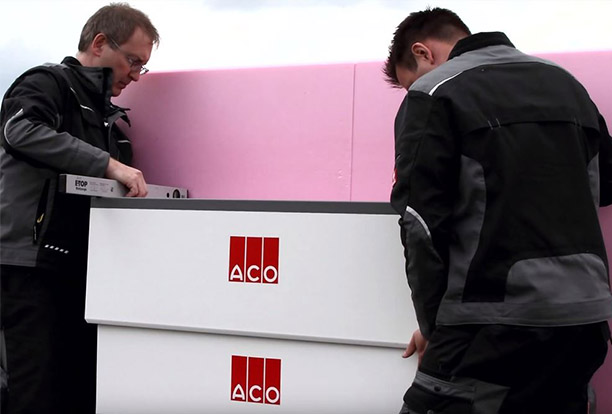

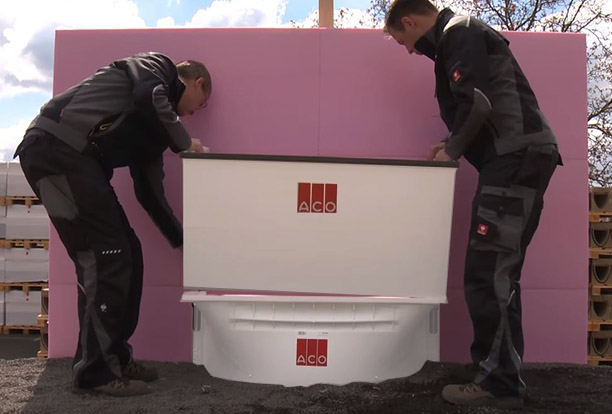

  • Lichtschächte der Breite 150 cm können mit einem Aufsatz um bis zu 30 cm erhöht werden

Erhältliche Größen* (B x H x T)

  • 1500 x 1000 x 700 mm
  • 1500 x 1500 x 700 mm
  • 2000 x 1000 x 700 mm
  • 2000 x 1500 x 700 mm

*Größenangaben sind lichte Innenmaße - Lichtschachtkörper und Roste sind entsprechend größer

Lichtschacht
B x H x T [cm]
Fensterbreite
[cm]
ArtikelnummerRostgröße
[cm]
Breite
[cm]
Höhe
[cm]
Tiefe
[cm]
lichte Weite
[cm]
150x100x701502037157 / 375155166x7016910974155
150x150x701502037158 / 375156166x7016915974155
200x100x702002037159 / 375157216x7021910974109
200x150x702002037160 / 375158216x7021915974109

Rostvarianten

Alle Lichtschachtkörper lassen sich wahlweise mit begehbaren oder befahrbaren Abdeckrosten ausstatten; auftretende Belastungen werden durch die optimierte Verschraubung in den Baukörper abgeleitet.


Streckmetallrost, Stahl verzinkt
  • begehbar bis 1,5 kN
Für LichtschachtAbmessungen Istmaß
Tiefe (mm)Breite (mm)Tiefe (mm)Breite (mm)Art.Nr. (SAP / proAlpha)
4008004008402012329 / 35572
400100040010402012330 / 35573
400125040013402012447 / 35896
600100060010402008629 / 315870
600125060013402008633 / 315874
700150070016602013961 / 38767
700200070021602013964 / 38770


Maschenrost, Stahl verzinkt, Maschenweite 30 x 30 mm
  • begehbar bis 1,5 kN
Für LichtschachtAbmessungen Istmaß
Tiefe (mm)Breite (mm)Tiefe (mm)Breite (mm)Art.Nr. (SAP / proAlpha)
4008004008402012331 / 35574
400100040010402012332 / 35575
400125040013402012448 / 35897
600100060010402008637 / 315878
600125060013402008641 / 315882
700150070016602013962 / 38768
700200070021602013965 / 38771


Maschenrost, Stahl verzinkt, Maschenweite 30 x 10 mm

  • begehbar bis 1,5 kN
Für LichtschachtAbmessungen Istmaß
Tiefe (mm)Breite (mm)Tiefe (mm)Breite (mm)Art.Nr. (SAP / proAlpha)
4008004008402012333 / 35576
400100040010402012334 / 35577
400125040013402012449 / 35898
600100060010402008735 / 315999
600125060013402012711 / 375028
700150070016602013963 / 38769
700200070021602013966 / 38772
  • befahrbar, Radlast bis 9 kN*
Für LichtschachtAbmessungen Istmaß
Tiefe (mm)Breite (mm)Tiefe (mm)Breite (mm)Art.Nr. (SAP / proAlpha)
4008004008402012335 / 35578
400100040010402012336 / 35579
400125040013402012450 / 35899
600100060010402012712 / 375029
600125060013402012713 / 375030

*bei Befahrbarkeit wird ebenso ein anderes Befestigungsset mit Spreizankern zur Wandmontage benötigt

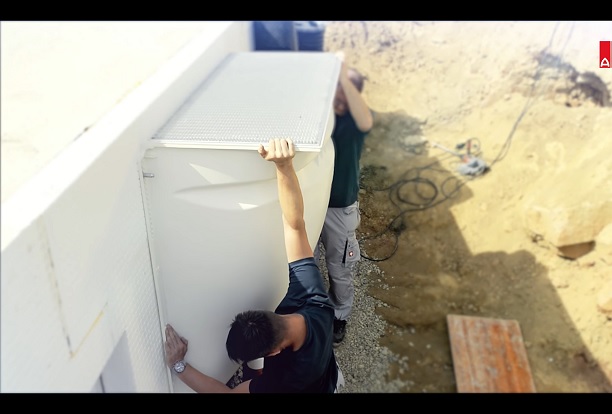

Standard Montageset:

  • Für die Montage direkt an die Kellerwand
  • Inklusive Rostabhebesicherung
  • Geeignet für begehbare Lichtschächte
  • Artikel-Nr.: 2012352 / 35595 (SAP / proAlpha)

Montage direkt an der Kellerwand

AbbildungRost
Belastbarkeit
Für Lichtschacht
Tiefe
AnwendungArtikel-Nr. SAP / proAlpha
begehbar400/600für Betonwand / gemauerte Wand2012352 / 35595
befahrbar400/600für Betonwand2012355 / 35598
begehbar/
befahrbar
400/600für Betonwand2012717 / 375036
begehbar700für Betonwand2013968 / 38775

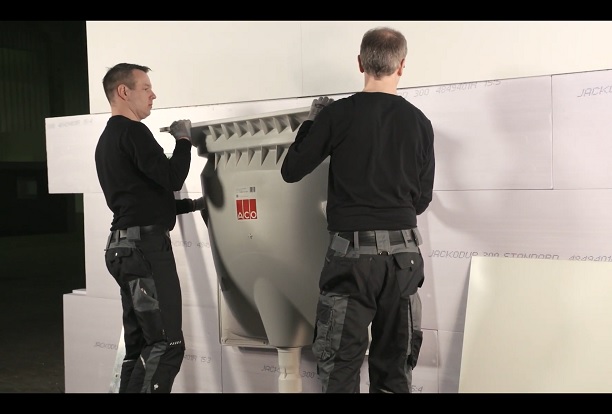

Montage auf Perimeterdämmung - Betonwand

AbbildungRost
Belastbarkeit
Für Lichtschacht
Tiefe

Für Dämmung

bis ...

AnwendungArtikel-Nr. SAP / proAlpha
begehbar400/60060für Betonwand2012440 / 35834
begehbar400/600100für Betonwand2012383 / 35667
begehbar400/600140für Betonwand2008581 / 315805
begehbar400/600160für Betonwand2008582 / 315806
begehbar400/600200für Betonwand2012382 / 35666
begehbar400/600240für Betonwand2013490 / 380424
begehbar400/600300für Betonwand2013491 / 380425
begehbar400/600100für Betonwand2012718 / 375038
begehbar400/600140für Betonwand2012719 / 375039
begehbar400/600160für Betonwand2012720 / 375040
begehbar400/600200für Betonwand2012721 / 375041
begehbar400/600300für Betonwand2012722 / 375042
begehbar700100für Betonwand2013486 / 380420
begehbar700140für Betonwand2013487 / 380421
begehbar700160für Betonwand2013488 / 380422
begehbar700200für Betonwand2013489 / 380423
begehbar700240für Betonwand2013490 / 380424
begehbar700300für Betonwand2013491 / 380425

Montage auf Perimeterdämmung - gemauerte Wand

AbbildungRost
Belastbarkeit
Für Lichtschacht
Tiefe

Für Dämmung

bis ...

AnwendungArtikel-Nr. SAP / proAlpha
begehbar400/60060für Betonwand2012440 / 35834
begehbar400/60080/100für gemauerte
Wand
2012799/ 375142
begehbar400/600120/140für gemauerte
Wand
2012800 / 375143
begehbar400/600/700160/180für gemauerte
Wand
2012801 / 375144
begehbar400/600200/240für gemauerte
Wand
2012802 / 375145
