ACO Galaline
Die konsequent umgesetzte Baukastenidee macht die ACO Galaline zum idealen Rinnensystem in den Belastungsklassen A bis C.
Vielseitige Auswahlmöglichkeiten bei kleiner Zahl der Bauteile zeichnen das Rinnensystem aus und sorgen für eine schlanke Lagerhaltung.

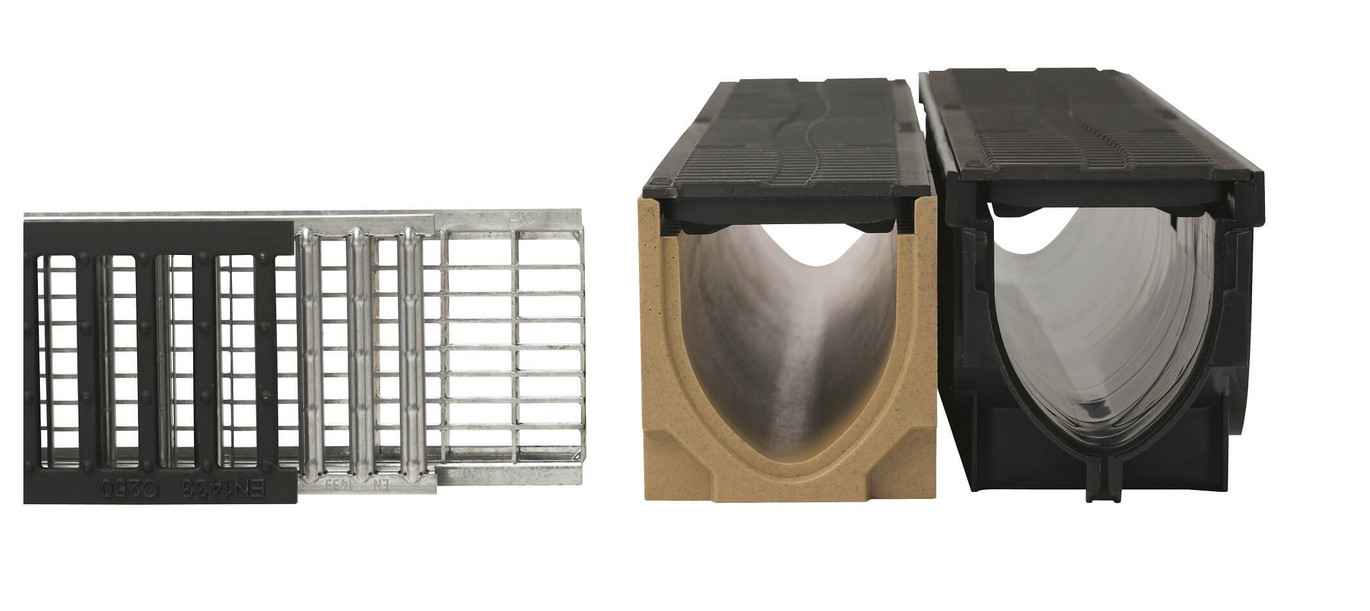

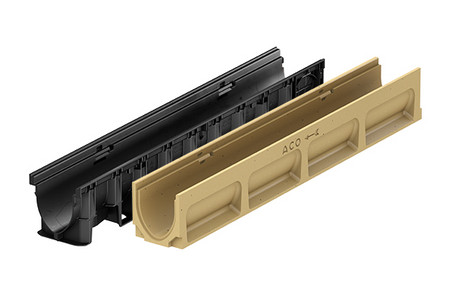

Zwei Werkstoffe, wahlweise Polymerbeton oder Kunststoff, stehen für die Rinnenkörper zur Verfügung. Roste, Anschluss- und Zubehörteile sind frei kombinierbar und passen zu beiden Rinnenkörpern.
Das Wasserspiegelgefälle und der ACO typische V-Rinnenquerschnitt sorgen für optimierte Fließ- und Selbstreinigungseigenschaften der Rinne.
Produktvorteile
- Einsatzmöglichkeit bis Klasse C 250
- 3 Rinnenelemente für eine abgerundete Entwässerungslösung
- geringes Gewicht bei hoher Festigkeit
- frostbeständig
- optimierte Rostauflage für eine verbesserte Lastaufnahme
- V-Querschnitt
- abdichtbar gemäß DIN EN 1433

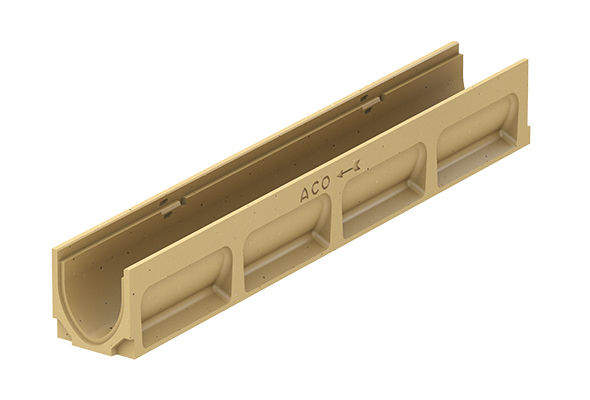

ACO Galaline aus Polymerbeton 1,0 m:
Höhe | Länge | Breite | Art.-Nr SAP / proAlpha |
13,85 cm | 100,0 cm | 13,5 cm | 2001854 / 11430 |
ACO Galaline aus Polymerbeton 1,0 m mit Ablauföffnung (siehe Abb. 1) :
Höhe | Länge | Breite | Art.-Nr. SAP / proAlpha |
13,85 cm | 100,0 cm | 13,5 cm | 2001856 / 11432 |
ACO Galaline aus Polymerbeton 0,5 m mit ausschlagbaren Ablauföffnungen, senkrecht (Abb. 2) oder seitlich :
Höhe | Länge | Breite | Art.-Nr. SAP / proAlpha |
13,85 cm | 50,0 cm | 13,5 cm | 2001855 / 11431 |

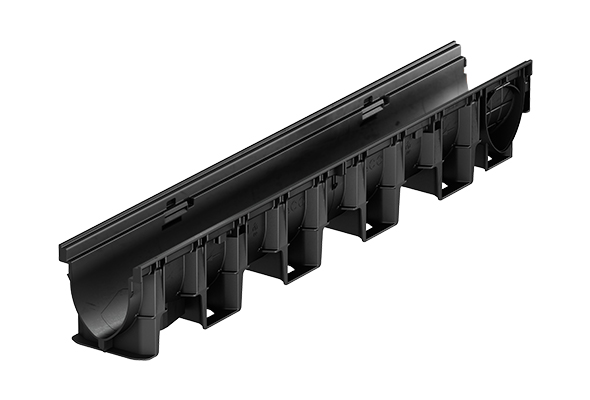

Produktvorteile
- Einsatzmöglichkeit bis Klasse C 250
- 1 Rinnenelement für flexible Anwendungen
- extrem leichter und robuster Rinnenkörper aus Polypropylen (PP)
- frostbeständig
- optimierte Rostauflage für eine verbesserte Lastaufnahme
- V-Querschnitt
- abdichtbar gemäß DIN EN 1433
ACO Galaline aus Kunsstoff:
Höhe | Länge | Breite | Art.-Nr. SAP / proAlpha |
15,15 cm | 100,0 cm | 14,5 cm | 2001861 / 11440 |
Das Rostprogramm
Die Roste der ACO Galaline sind frei mit allen Rinnenkörpern kombinierbar und ermöglichen Anwendungen bis zur Belastungsklasse C 250. Das elegante Design bietet darüber hinaus individuelle Gestaltungsmöglichkeiten. Die schraublose Arretierung aller Roste dient dem Komfort bei Verarbeitung und Wartung.

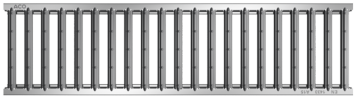

Stegrost, Stahl verzinkt, Pkw-befahrbar
Der stahlverzinkte Stegrost ist nicht nur für den Einsatz in der Belastungsklasse A 15 ideal, die Konstruktion ist auch für die PKW-Befahrbarkeit ausgelegt.
Länge | Einlaufquerschnitt | Schlitzweite | Art.-Nr. SAP / proAlpha |
100,0 cm | 535 cm2/m | 12 mm | 2001862 / 11445 |
50,0 cm | 535 cm2/m | 12 mm | 2001863 / 11446 |

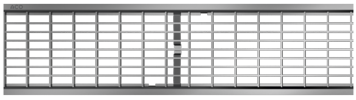

Maschenrost 30/10, Stahl verzinkt
Ist die Klasse B 125 gefordert, ist der Maschenrost die geeignete Wahl. Mit seiner schmalen Maschenweite von 30 x 10 mm setzt sich das schlanke Erscheinungsbild des Rostprogramms fort.
Länge | Einlaufquerschnitt | Art.-Nr. SAP / proAlpha |
100,0 cm | 781 cm2/m | 2001864 / 11447 |
50,0 cm | 781 cm2/m | 2001865 / 11448 |

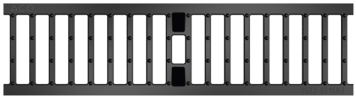

Gussrost, Schlitzweite 18 mm
Mit den Gussrosten bietet das System zwei Lösungen für Anwendungen der Belastungsklasse C 250 an. Die Rostvariante mit einer Schlitzweite von 18 mm ermöglicht auch bei hohen Belastungen eine maximale Entwässerungsleistung.
Länge | Einlaufquerschnitt | Schlitzweite | Art.-Nr. SAP / proAlpha |
50,0 cm | 608 cm2/m | 18 mm | 2001866 / 11449 |

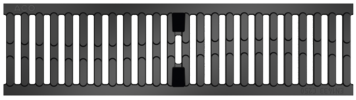

Gussrost Heelguard, Schlitzweite 8 mm
Die zweite Variante sorgt mit einer Schlitzweite von 8 mm für maximale Sicherheit im Bereich von Gehwegen. Mit dem eleganten Wellendesign ist der Gussrost Heelguard ein besonderes Gestaltungselement.
Länge | Einlaufquerschnitt | Schlitzweite | Art.-Nr. SAP / proAlpha |
50,0 cm | 362 cm2/m | 8 mm | 2001867 / 11450 |

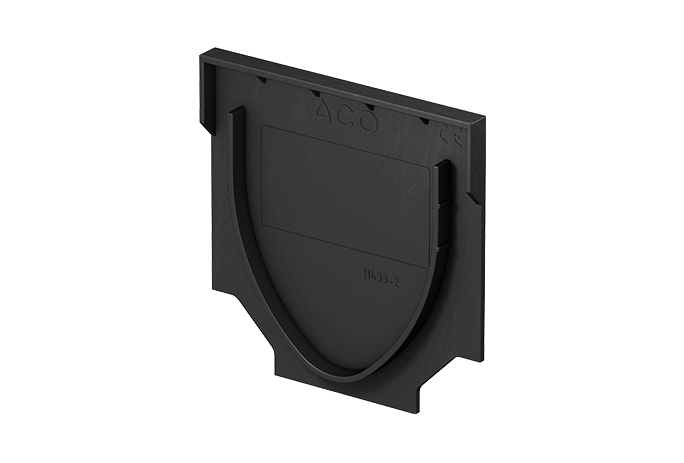

- Kombistirnwand für Rinnenanfang und -ende, durch Wenden passend für Polymerbeton- und Kunststoffrinne
- Artikel-Nr. SAP / proAlpha: 2001857 / 11433

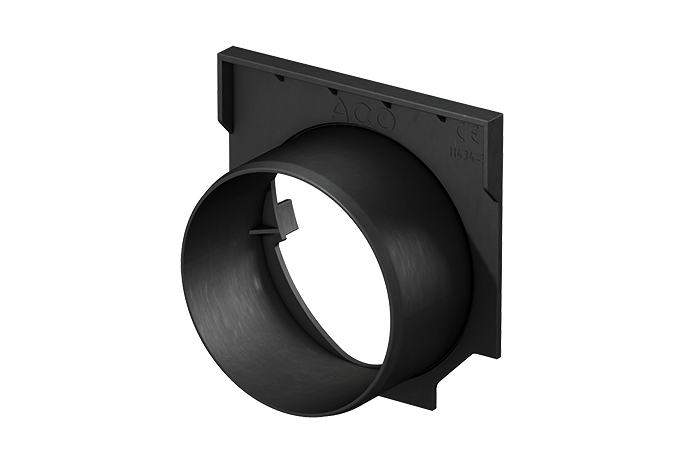

- Stirnwand für Rinnenende mit Stutzen
- Anschluss für KG Rohr DN/OD 110
- Artikel-Nr. SAP / proAlpha: 2001858 / 11434

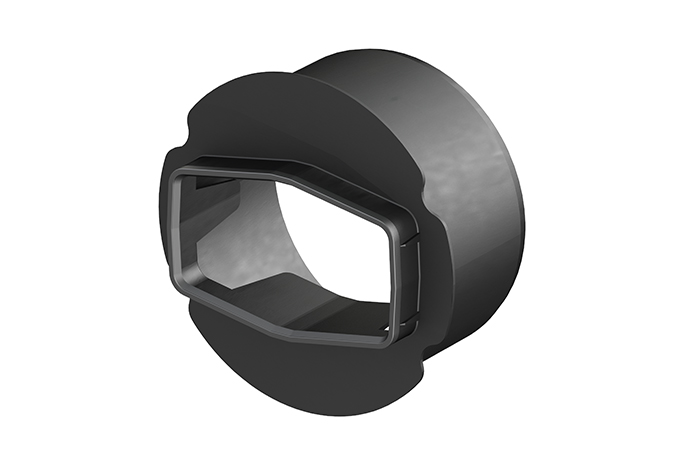

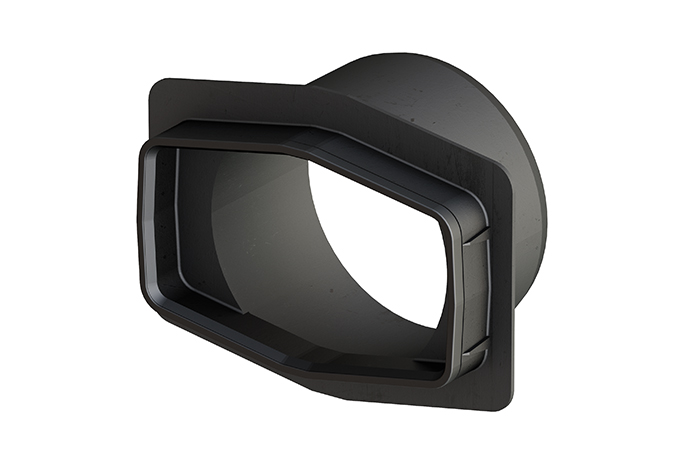

- Ablaufadapter für senkrechten Rohranschluss
- Anschluss für KG Rohr DN/OD 110
- Artikel-Nr. SAP / proAlpha: 2001821 / 11182
- Ablaufadapter für senkrechten Rohranschluss
- Anschluss für KG Rohr DN/OD 160
- Artikel-Nr. SAP / proAlpha: 2001822 / 11183

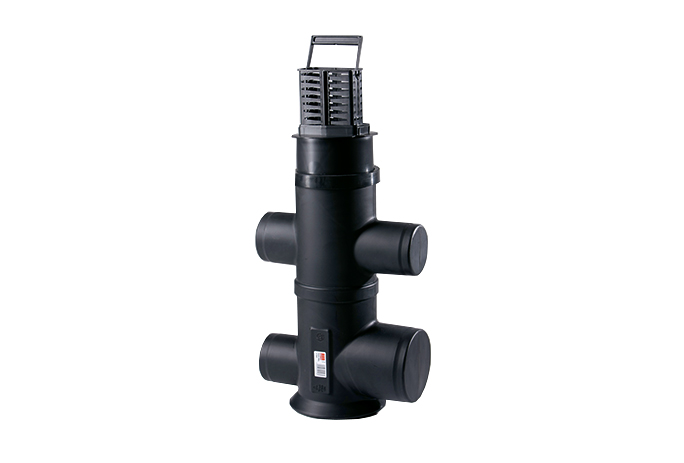

- Ablaufschacht mit Schmutzfangeimer und Ablaufadapter zum Anschließen senkrecht unterhalb der Rinne (Ø 15 cm)
- seitliche Abgänge mit Anschlussmöglichkeit für KG Rohr DN/OD 110 oder DN/OD 160
- Artikel-Nr. SAP / proAlpha: 2001839 / 11385

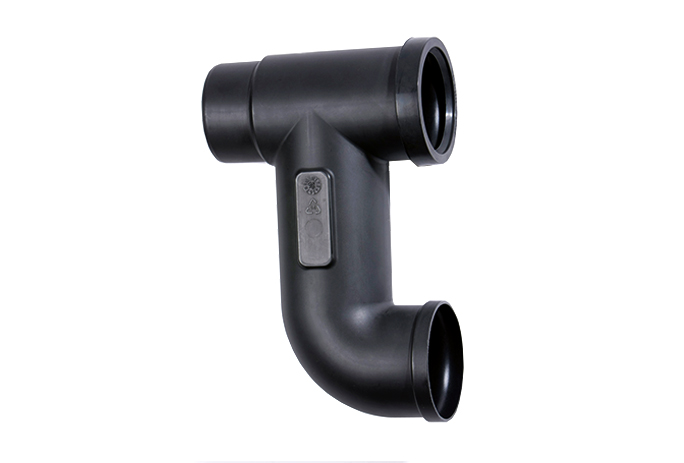

- Geruchsverschluss zum Anschluss an den Ablaufschacht
- Anschluss für KG Rohr DN/OD 110
- Artikel-Nr. SAP / proAlpha: 2001824 / 11191

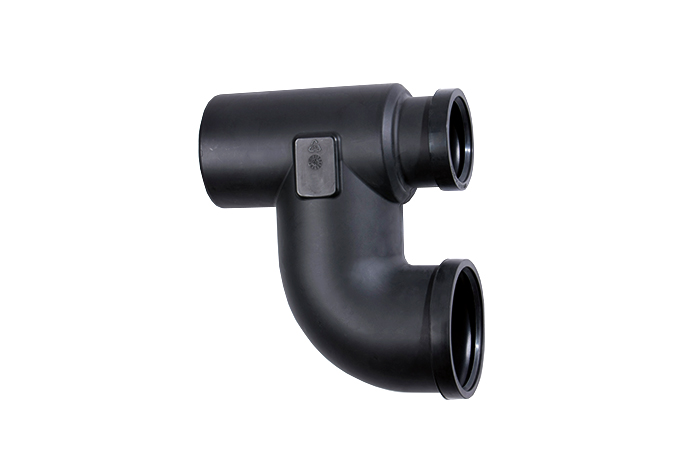

- Geruchsverschluss zum Anschluss an den Ablaufschacht
- Anschluss für KG Rohr DN/OD 160
- Artikel-Nr. SAP / proAlpha: 2001825 / 11192
