Sammelstelle für Schmutz und Regenwasser

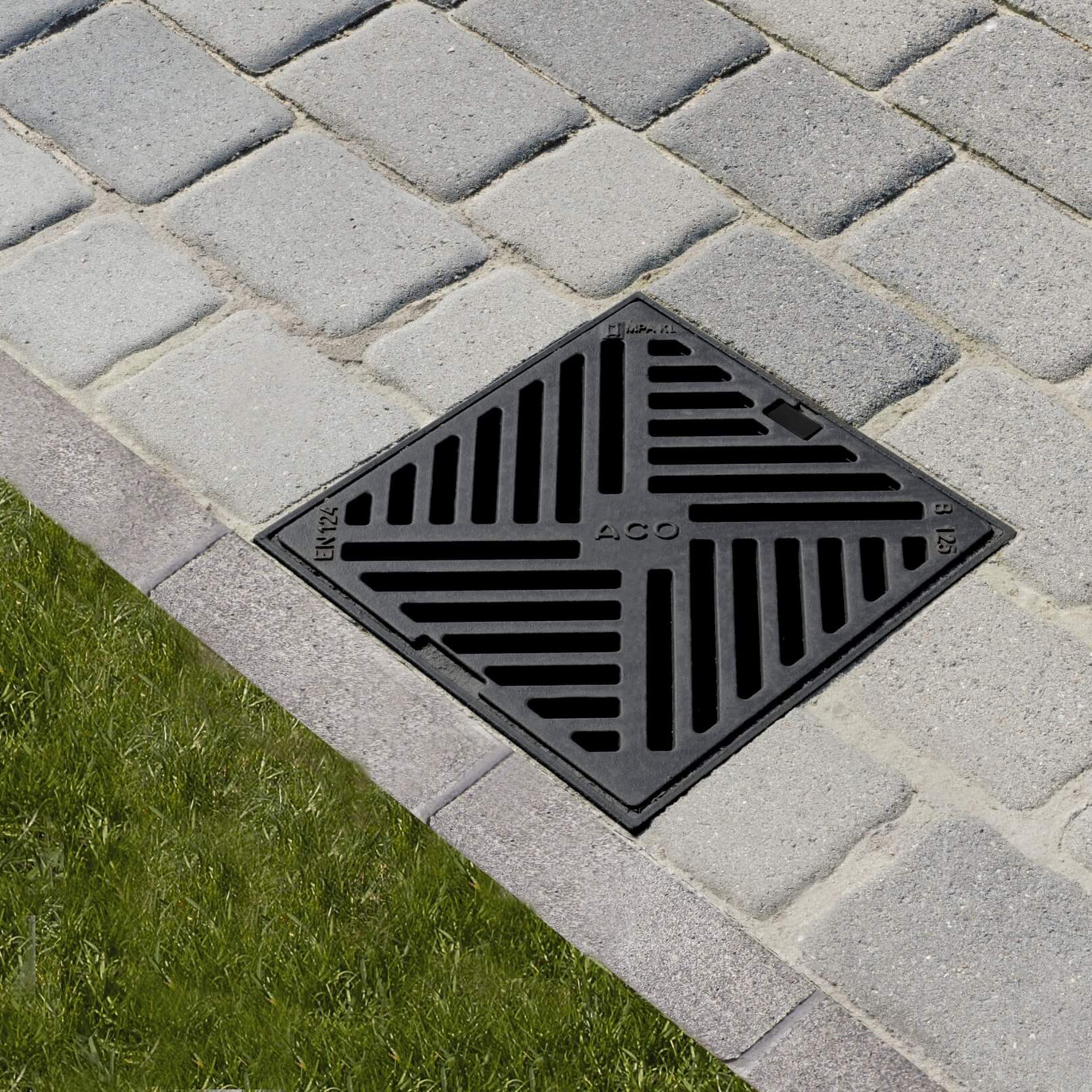

Der PKW-befahrbare Hofablauf aus Polymerbeton dient als Ablauf zum Beispiel für die Entwässerung unter Wasserzapfstellen im Garten und im Hof oder als Punktentwässerung.
Der ACO Self® Hofablauf mit Fallrohranschluss

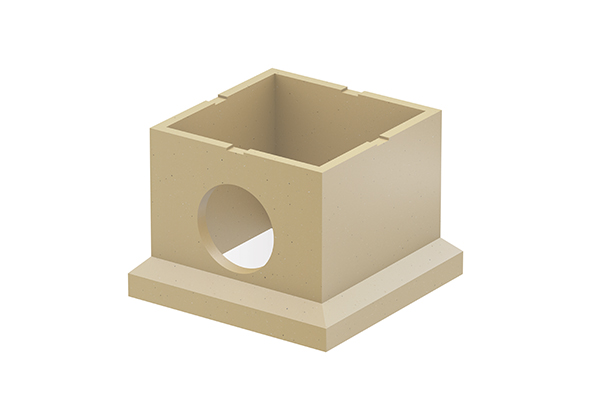

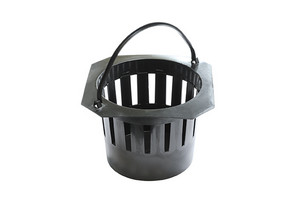

Durch den Aufsatzkasten wird das Anschließen des Fallrohres ermöglicht. Niederschlagswasser von Dachflächen lässt sich problemlos durch den Hofablauf über die Grundleitung ableiten. Grobe Verschmutzungen hält der Schmutzeimer zurück, der zur Reinigung leicht zu entnehmen ist. So wird ein „Zusetzen“ der Grundleitung durch Verschmutzungen zuverlässig verhindert.
Systemvorteile

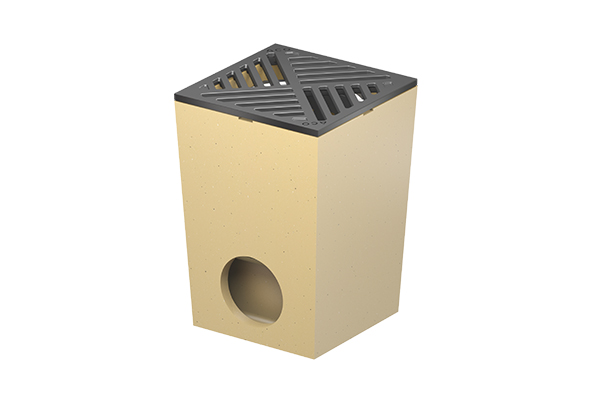

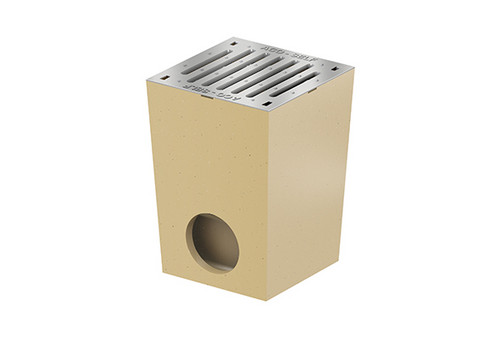

ACO Self® Hofablauf aus Polymerbeton mit aufliegendem Abdeckrost, Eimer aus Kunststoff (PP), Öffnung für KG Rohrstutzen DN/OD 110 und herausnehmbarem Geruchsverschluss.
| Höhe | Länge | Breite | Rost | Artikel-Nr. SAP / proAlpha: |

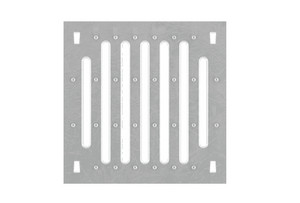

| 35,0 cm | 25,0 cm | 25,0 cm | Stahl verzinkt | 2000271 / 01581 |
| 36,0 cm | 25,0 cm | 25,0 cm | Gusseisen | 2000263 / 01552 |

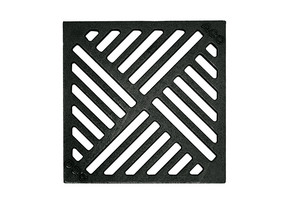

Farbe und Beschichtung der Gussroste
Unsere Gussroste sind mit einer schwarzen Beschichtung versehen, die während der Lagerung Rostflecken auf angrenzenden Oberflächen verhindert.
Bitte beachten Sie: Gusseisen entwickelt unter natürlichen Bedingungen eine Schicht aus Eisenoxiden (Rost).
Das bedeutet, dass die Roste im Laufe der Zeit von schwarz zu rostbraun wechseln.
Diese oberflächliche Korrosion ist völlig normal. Keine Sorge: Gusseisenteile rosten nicht durch.
Führen Sie die Kanalleitung an den Hofablauf. Heben Sie den Baugrund zur Aufnahme des Hofablaufes aus und bereiten Sie ein Betonbett vor (3 Teile Sand, 1 Teil Zement). Beim Einsetzen des Hofablaufes mit Aufsatzkasten beachten Sie die entsprechende Bautiefe.
Den Hofablauf an vorgesehener Stelle in das Betonbett einsetzen und ausrichten.
Hofablauf mittels KG Rohr DN/OD 110 mit Kanalisation verbinden.
Für den Fallrohranschluss den Blindstopfen am Aufsatzkasten entfernen und auf den Hofablauf aufsetzen. Das Fallrohr anschließen.
Den Hofablauf komplett mit Beton ummanteln.
Der angrenzende Oberflächenbelag muss nach Fertigstellung mind. 3–5 mm höher als der Abdeckrost liegen. Das gewährleistet eine verbesserte Wasserleitung. Zum Schluss ggf. den Sitz der Geruchverschlussabdeckung prüfen und den Schlammeimer einsetzen. Abdeckrost auflegen.
Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.
