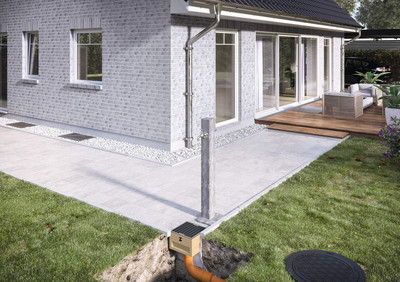

Hellgraues Klinkerhaus mit Terrasse aus Holz und Steinen mit einer Wasserzapfstelle mit einem Hofeinlaufkasten als Wasserauffang

ACO Self® Punktentwässerung - Sammelstelle für Schmutz und Regenwasser

Die PKW-befahrbaren Punktabläufe von ACO dienen als Ablauf zum Beispiel für die Entwässerung unter Wasserzapfstellen im Garten und im Hof oder als Punktentwässerung.

ACO Self® Standardpoint

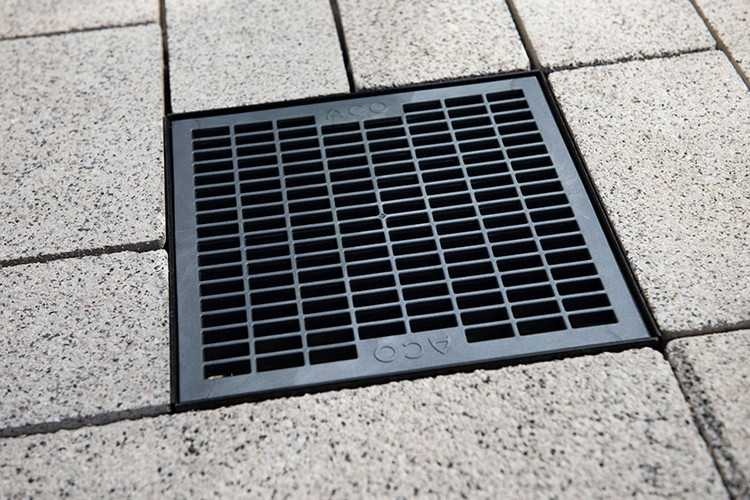

aus Polymerbeton mit aufliegendem Maschenrost, Anschluss für ein KG Rohr DN/OD 110

Produktvorteile:

  • PKW-befahrbar
  • korrosionsbeständig gegen Tausalz und Öl
  • hohe Durchflusskapazität - 8,8 l/s
  • einfacher Einbau
  • Maschenrost aus Kunststoff MW 30/10
ACO Self® Standardpoint Tief
ACO Self® Standardpoint Flach

ACO Self® Standardpoint Tief
Maße: 25 x 25 x 40 cm

Art.Nr. 3000682

ACO Self® Standardpoint Flach
Maße: 25 x 25 x 21 cm

Art.Nr. 3000681

Zubehör für ACO Self® Standardpoint

Hofablauf 2017 PlasticGully Schlammeimer 319483 Gross

Laubfangeimer

Art.Nr. SAP / proAlpha 2009512 / 319483

FAT50 1072431 E

Geruchsverschluss für Standardpoint Flach

Art.Nr. SAP / proAlpha 3000953 / 319644

Geruchsverschluss für Standardpoint Tief (o. Abb)

Art.Nr. SAP / proAlpha 2037112 / 319642

Rosthaken

Rosthaken

Art.Nr. SAP / proAlpha 2037120 / 319655

Ersatzroste und zusätzliche Rostabdeckungen

Maschenrost MW 30/10 Kunststoff

Kunststoffrost Maschenrost MW 30/10

Art.Nr. SAP / proAlpha 2037107 / 319621

ACO Europoint Microgriprost Kunststoff 319623

Kunststoffrost Microgrip, B125

Art.Nr. SAP / proAlpha 2037108 / 319623

Standardpoint Gussrost

Gussrost Standard, B125*

Art.Nr. SAP / proAlpha 2037109 / 319624

Voronoi Gussrost Europoint 319672

Gussrost Voronoi, B125*

Art.Nr. SAP / proAlpha 2081189 / 319672

ACO Europoint Maschenrost Stahl Verzinkt B 319626

Maschenrost MW 30/10, stahl verzinkt, B125

Art.Nr. SAP / proAlpha 2037110 / 319626

ACO Europoint Laengsstabrost Edelstahl 319622

Edelstahl Längsstabrost

Art.Nr. SAP / proAlpha 2037108 / 319622

*Eigenschaften Guss

Farbe und Beschichtung der Gussroste

Unsere Gussroste sind mit einer schwarzen Beschichtung versehen, die während der Lagerung Rostflecken auf angrenzenden Oberflächen verhindert.

Bitte beachten Sie: Gusseisen entwickelt unter natürlichen Bedingungen eine Schicht aus Eisenoxiden (Rost).

Das bedeutet, dass die Roste im Laufe der Zeit von schwarz zu rostbraun wechseln.

Diese oberflächliche Korrosion ist völlig normal. Keine Sorge: Gusseisenteile rosten nicht durch.

Schritt 1

Führen Sie die Kanalleitung an den Hofablauf. Heben Sie den Baugrund zur Aufnahme des Hofablaufes aus und bereiten Sie ein Betonbett vor (3 Teile Sand, 1 Teil Zement). Beim Einsetzen des Hofablaufes mit Aufsatzkasten beachten Sie die entsprechende Bautiefe.

Schritt 2

Den Hofablauf an vorgesehener Stelle in das Betonbett einsetzen und ausrichten.

Schritt 3

Hofablauf mittels KG Rohr DN/OD 110 mit Kanalisation verbinden.

Schritt 4

Für den Fallrohranschluss den Blindstopfen am Aufsatzkasten entfernen und auf den Hofablauf aufsetzen. Das Fallrohr anschließen.

Schritt 5

Den Hofablauf komplett mit Beton ummanteln.

Schritt 6

Der angrenzende Oberflächenbelag muss nach Fertigstellung mind. 3–5 mm höher als der Abdeckrost liegen. Das gewährleistet eine verbesserte Wasserleitung. Zum Schluss ggf. den Sitz der Geruchverschlussabdeckung prüfen und den Schlammeimer einsetzen. Abdeckrost auflegen.
