ACO Self® Standardline

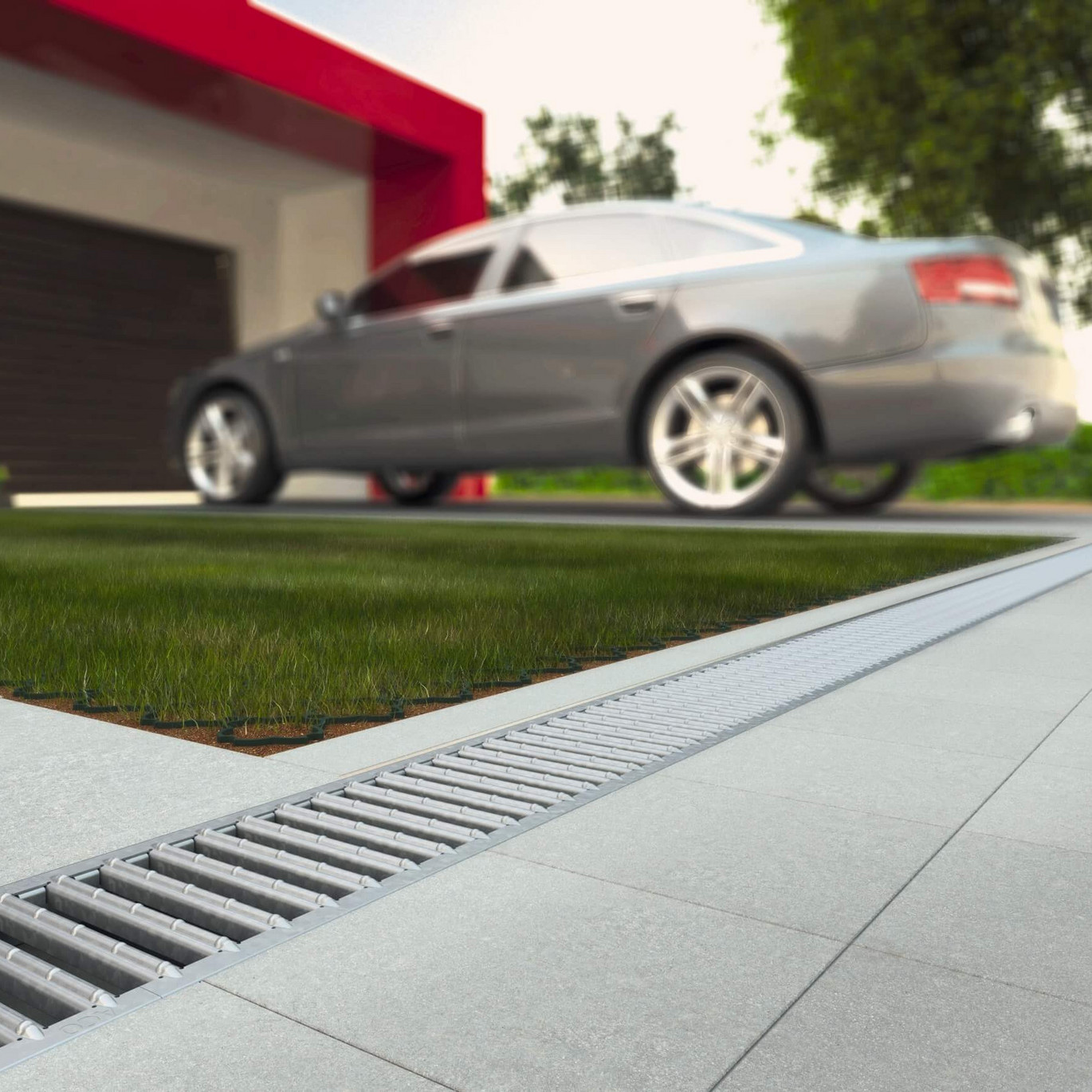

Das ACO Self® Standardline Oberflächenentwässerungssystem ist mit seiner schraublosen Arretierung perfekt auf den privaten Baubereich abgestimmt. Es sorgt dafür, dass Regen- und Schmutzwasser von Terrassen, bei Garagen, Einfahrten und Hauseingängen abläuft. Der Einlaufkasten leitet das Wasser sicher in die Kanalisation und schützt diese vor Verschlammung. Der herausnehmbare Schlammeimer erleichtert die Reinigung der Entwässerungsanlage.

Nutzen Sie die ACO Self® Standardline mit dem mitgelieferten Abdeckrost in Stahl verzinkt, oder wählen Sie sich einen Zusatzrost aus dem Baukastensystem.

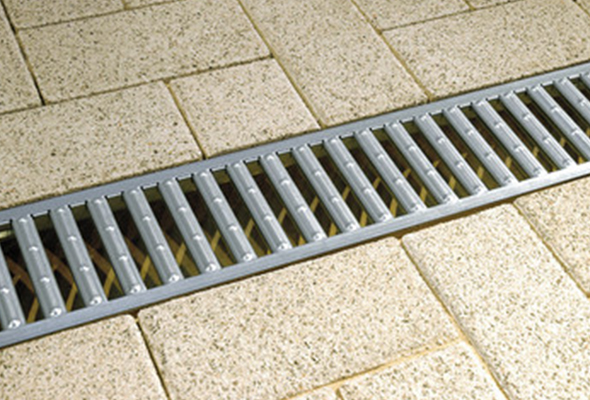

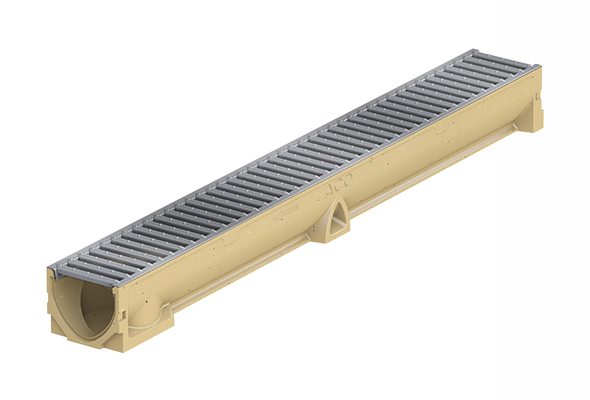

Produktabbildung - ACO Standardline Entwässerungsrinne aus Polymerbeton mit stahl verzinktem Stegrost in 1 m Länge

Systemvorteile

  • korrosionsbeständig durch Polymerbeton, auch gegen Tausalz und Öl
  • freier Rinnenquerschnitt
  • schraublos arretiertes Abdeckrost
  • wartungsarm
  • starke hydraulische Selbstreinigung
  • hohe Fließgeschwindigkeit
  • große Durchflussmenge
  • PKW-befahrbar
  • einfacher Einbau
  • geringes Gewicht

Rinnenkörper aus Polymerbeton

  • mit Abdeckrost in Stahl verzinkt
  • Arretierung, PKW-befahrbar
HöheLängeBreiteArt.Nr. SAP / proAlpha
9,7 cm100,0 cm11,8 cm2013792 / 38470
9,7 cm50,0 cm11,8 cm2013793 / 38471

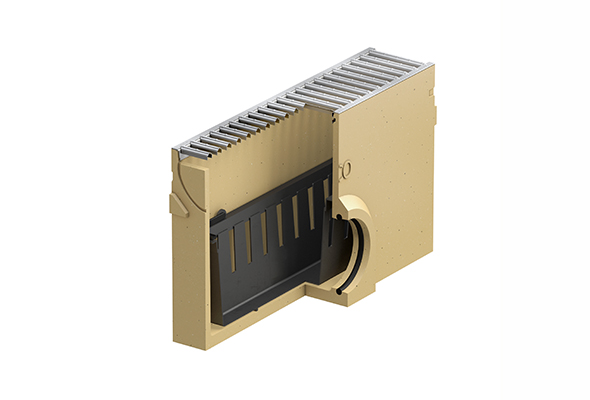

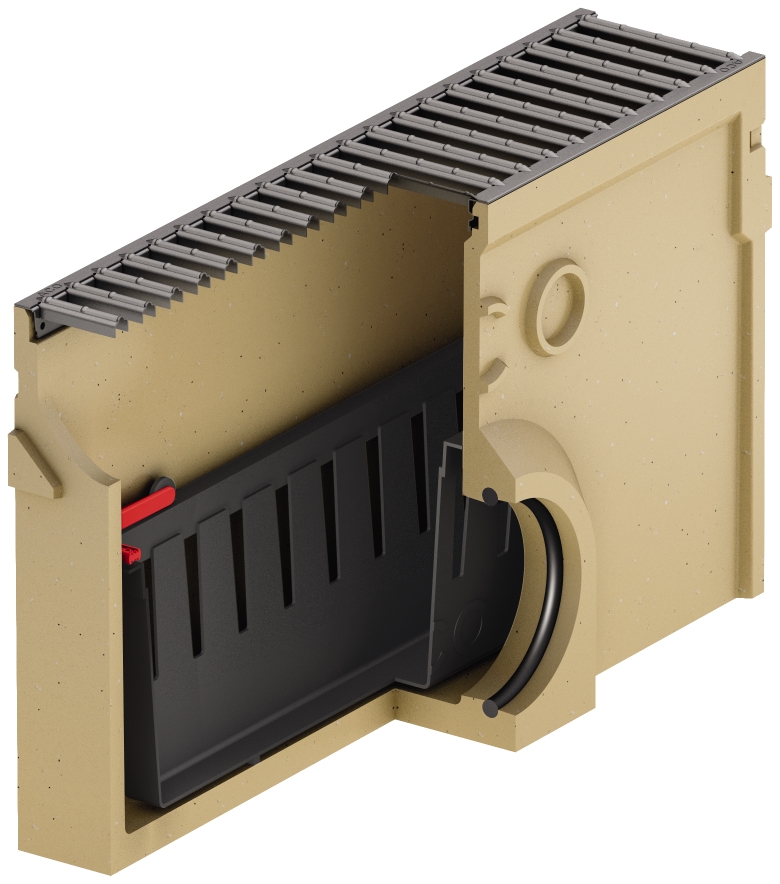

Einlaufkasten aus Polymerbeton

  • mit Abdeckrost in Stahl verzinkt und Schmutzeimer
  • PKW-befahrbar
HöheLängeBreiteArt.-Nr. SAP / proAlpha
30,0 cm50,0 cm11,8 cm2013795 / 38473

Stegrost, Stahl verzinkt

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 12
  • Einlaufquerschnitt [cm2/m]: 468
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2013816 / 38516

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2013817 / 38517

Rutschhemmender Microgrip-Rost aus Kunststoff

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 8
  • Einlaufquerschnitt [cm2/m]: 254
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2009492 / 319250

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2009493 / 319251

Stegrost, Edelstahl elektropoliert

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 12
  • Einlaufquerschnitt [cm2/m]: 468
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2023504 / 310307

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2023505 / 310308

Stegrost, Stahl verzinkt anthrazit pulverbeschichtet

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 12
  • Einlaufquerschnitt [cm2/m]: 468
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2001120 / 10305

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2001123 / 10306

Maschenrost 30/10, Stahl verzinkt

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 9
  • Einlaufquerschnitt [cm2/m]: 729
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2007773 / 310310

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2007774 / 310311

Maschenrost 30/10, Edelstahl

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 9
  • Einlaufquerschnitt [cm2/m]: 729
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2007775 / 310312

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2025750 / 310313

Gusseisenrost, EN-GJS

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 12
  • Einlaufquerschnitt [cm2/m]: 470
  • B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2007772 / 310309

Flächenrost, Gusseisen EN-GJS, Design: Voronoi

  • Breite [mm]: 118
  • Einlaufquerschnitt [cm2/m]: 447
  • B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2034371 / 310319

Längsstabrost, Gusseisen EN-GJS, Design: Intercept

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 6
  • Einlaufquerschnitt [cm2/m]: 224
  • B 125

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2034371 / 310319

Lochrost "Quadrato", Stahl verzinkt

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 8
  • Einlaufquerschnitt [cm2/m]: 229
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP 3004020

Länge [mm] 500 = Art.Nr. SAP 3004032

Längsstabrost, Edelstahl

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 6
  • Einlaufquerschnitt [cm2/m]: 440
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2001171 / 10323

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2001172 / 10324

Längsprofilrost, Edelstahl

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 6
  • Einlaufquerschnitt [cm2/m]: 365
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 3003856

Länge [mm] 500 = Art.Nr. SAP / proAlpha 3003857

Längsprofilrost, Stahl verzinkt

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 6
  • Einlaufquerschnitt [cm2/m]: 365
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 3003858

Länge [mm] 500 = Art.Nr. SAP / proAlpha 3003859

Doppelschlitzrost Edelstahl, Aufnahme für Holz

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 12
  • Einlaufquerschnitt [cm2/m]: 228
  • A15

Länge [mm] 1000 = Art.Nr. SAP 310314

Länge [mm] 500 = Art.Nr. SAP 310324

Doppelschlitzrost Edelstahl, Aufnahme für Sein

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 190
  • A15

Länge [mm] 1000 = Art.Nr. SAP 310317

Länge [mm] 500 = Art.Nr. SAP 310327

Doppelschlitzrost Edelstahl, Aufnahme für Fliese

  • Breite [mm]: 118
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 190
  • A15

Länge [mm] 1000 = Art.Nr. SAP 310315

Länge [mm] 500 = Art.Nr. SAP 310325

Schlitzrahmen

Schlitzrahmen Kunststoff – Schlitzhöhe 60 mm

  • Breite [mm]: 125
  • Höhe [mm]: 75
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 90
  • PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2009517 / 319554

Schlitzrahmen Edelstahl, Schlitzhöhe 105 mm

  • Breite [mm]: 118
  • Höhe [mm]: 105
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 93
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2034216 / 415842

Länge [mm] 850 = Art.Nr. SAP / proAlpha 2016177 / 415844

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016180 / 415851

Schlitzrahmen Stahl verzinkt, Schlitzhöhe 105 mm

  • Breite [mm]: 118
  • Höhe [mm]: 105
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 93
  • PKW-befahrbar

Länge [mm] 1000 = Art.Nr. SAP / proAlpha 2016171 / 415838

Länge [mm] 850 = Art.Nr. SAP / proAlpha 2016173 / 415840

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016179 / 415850

Revisionselement für Schlitzhöhe 105 mm, Edelstahl

  • Breite [mm]: 118
  • Höhe [mm]: 105
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 92
  • PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016176 / 415843

Länge [mm] 150 = Art.Nr. SAP / proAlpha 2016178 / 415845

Revisionselement für Schlitzhöhe 105 mm, Stahl verzinkt

  • Breite [mm]: 118
  • Höhe [mm]: 105
  • Maß der Einlauföffnung [mm]: 10
  • Einlaufquerschnitt [cm2/m]: 92
  • PKW-befahrbar

Länge [mm] 500 = Art.Nr. SAP / proAlpha 2016172 / 415839

Länge [mm] 150 = Art.Nr. SAP / proAlpha 2016174 / 415841

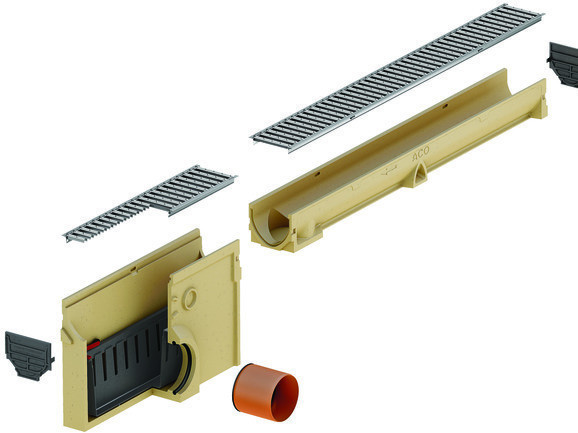

Einbauempfehlung der ACO Self® Standardline mit Einlaufkasten

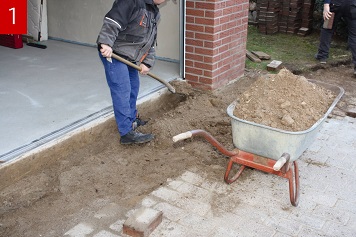

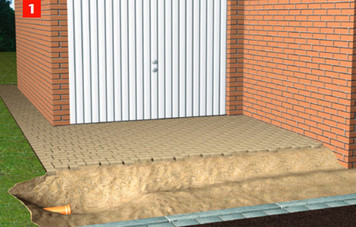

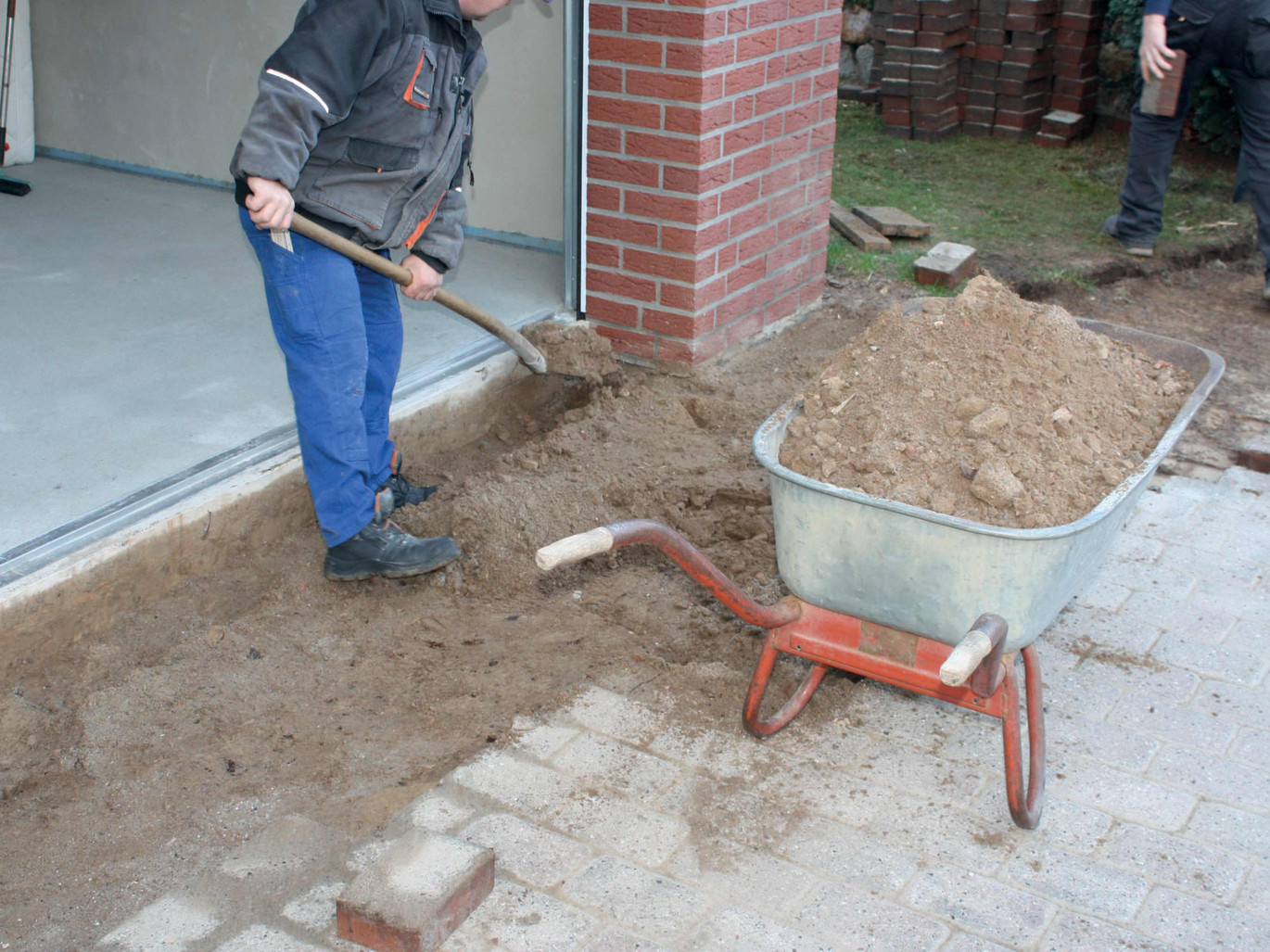

Bodenaushub nach Einbauempfehlung für ACO Self® Standardline: Rinnenstrang mit Einlaufkasten

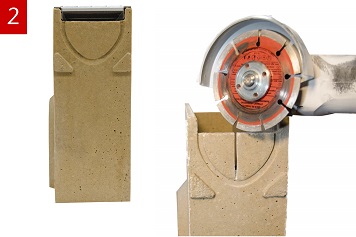

Zum Anschließen des Rinnenkörpers die Vorformung am Einlaufkasten mittels Winkelschleifer mit Diamantscheibe mittig einschneiden …

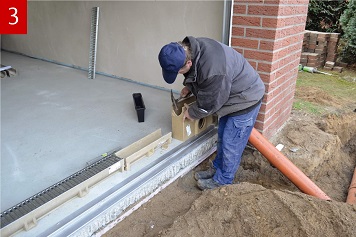

... und von außen nach innen mit einem Hammer ausschlagen

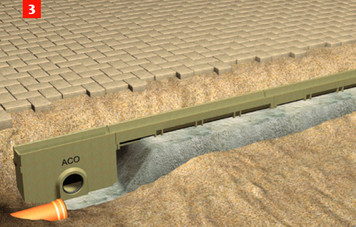

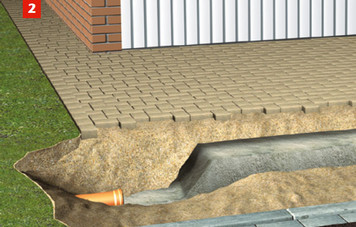

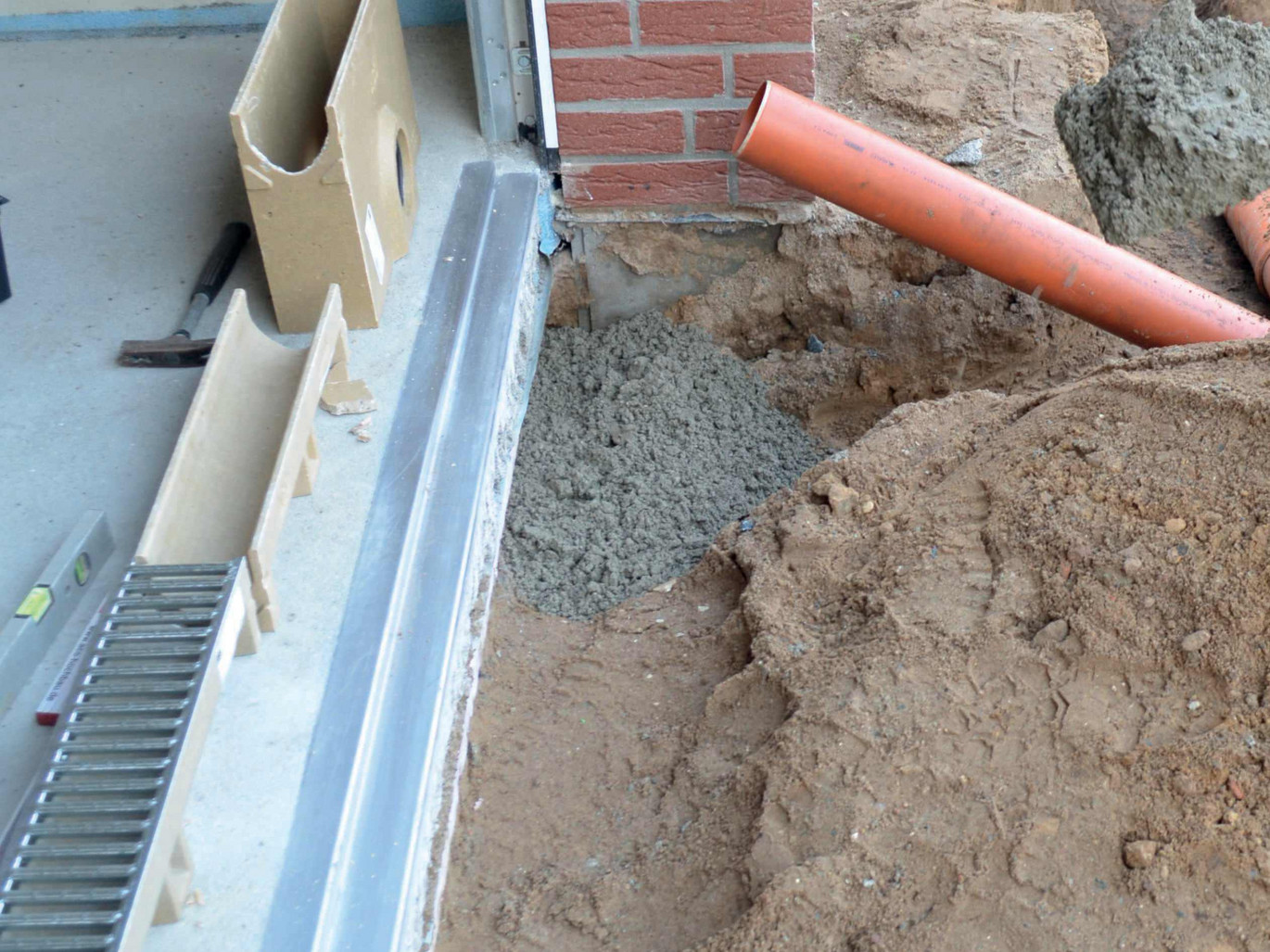

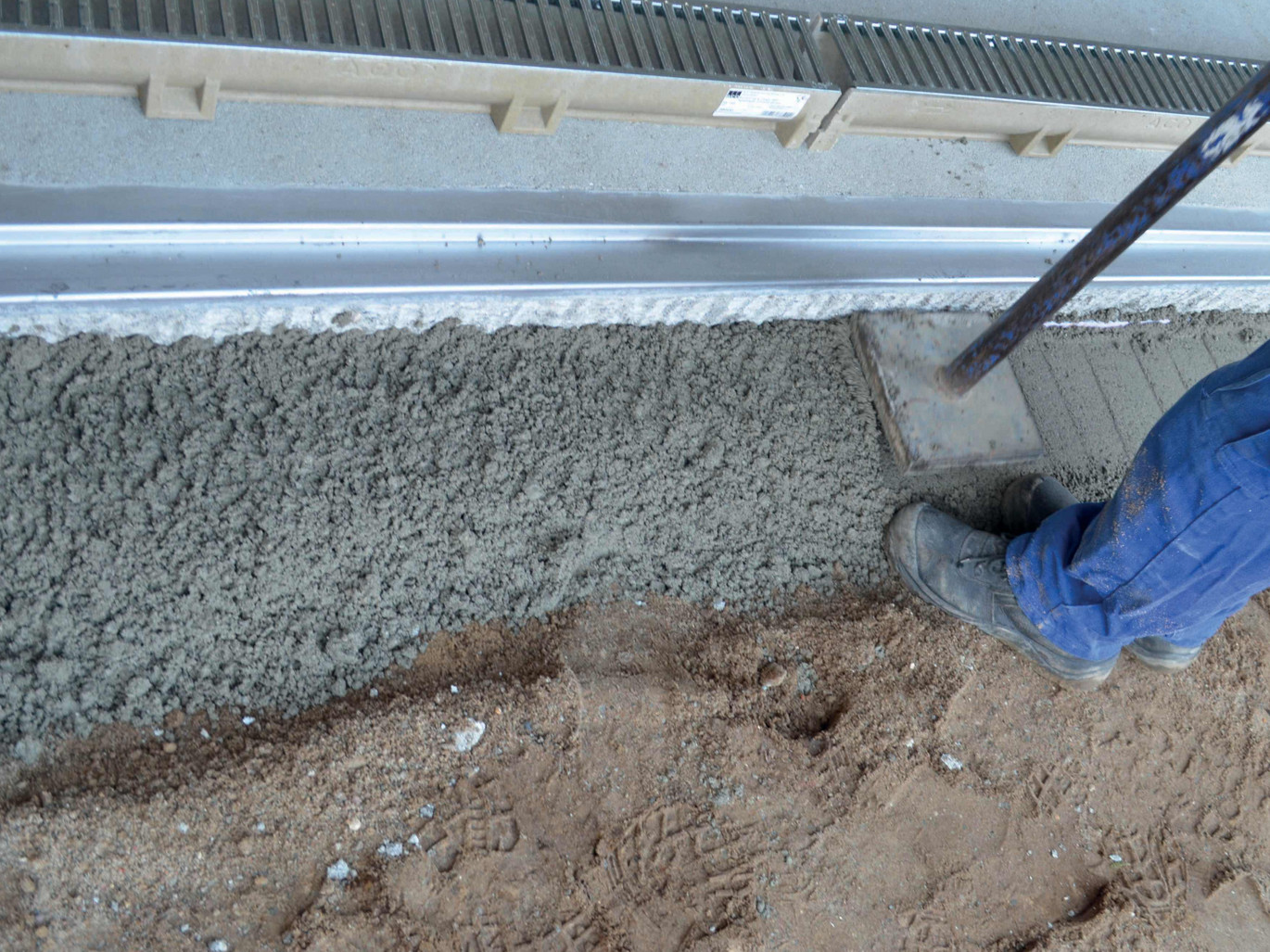

Einbringen des Rinnenfundamentes gemäß Einbauempfehlung. Verdichten des Rinnenfundamentes. Vorbereiten des Ablaufes für KG-Rohr DN/OD 110

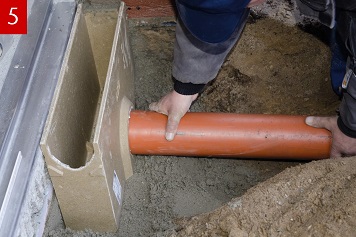

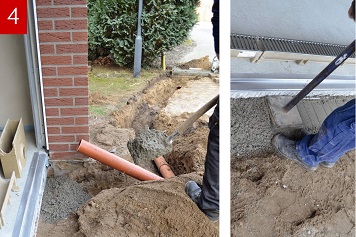

KG-Rohr mit Gleitmittel in den Einlaufkasten einsetzen. Optional: Geruchsverschluss verwenden

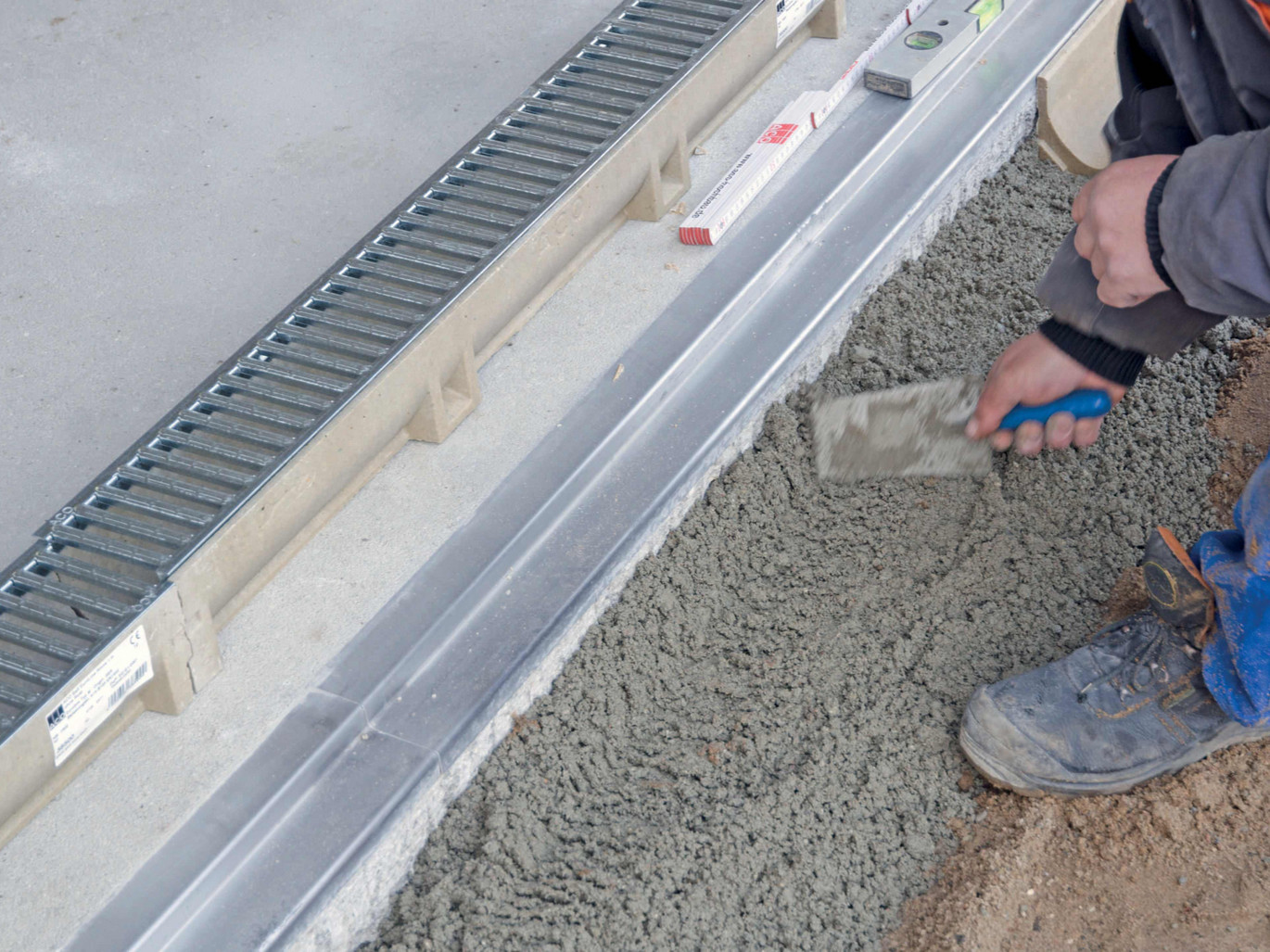

Losen Beton auf das bereits verdichtete Fundament aufbringen

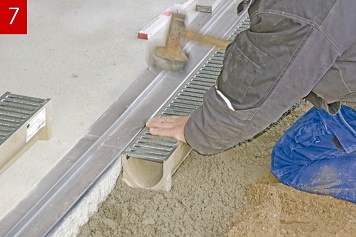

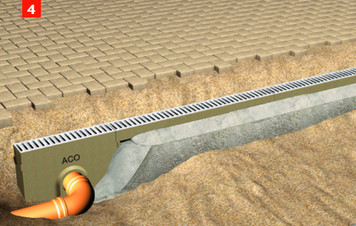

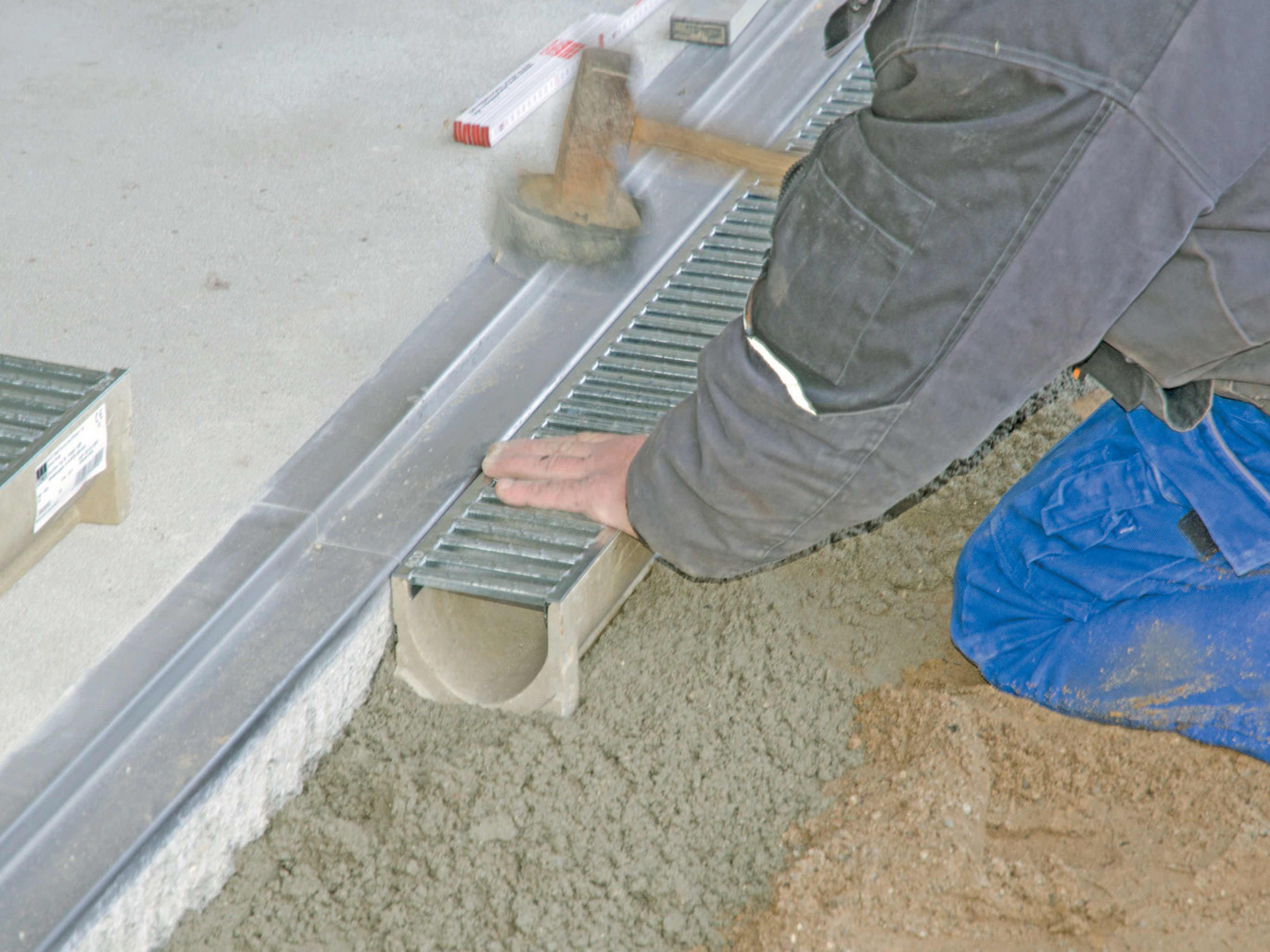

Ansetzen des Rinnenkörpers an den Einlaufkasten. Ausrichten des Rinnenstrangs. Die 2 cm Garagenschwelle ist so ausgeführt, dass das Tor zwischen Schelle und Rinne schließt

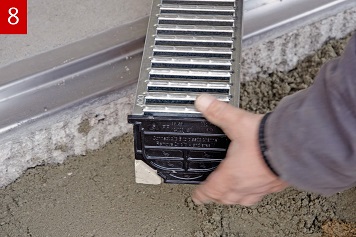

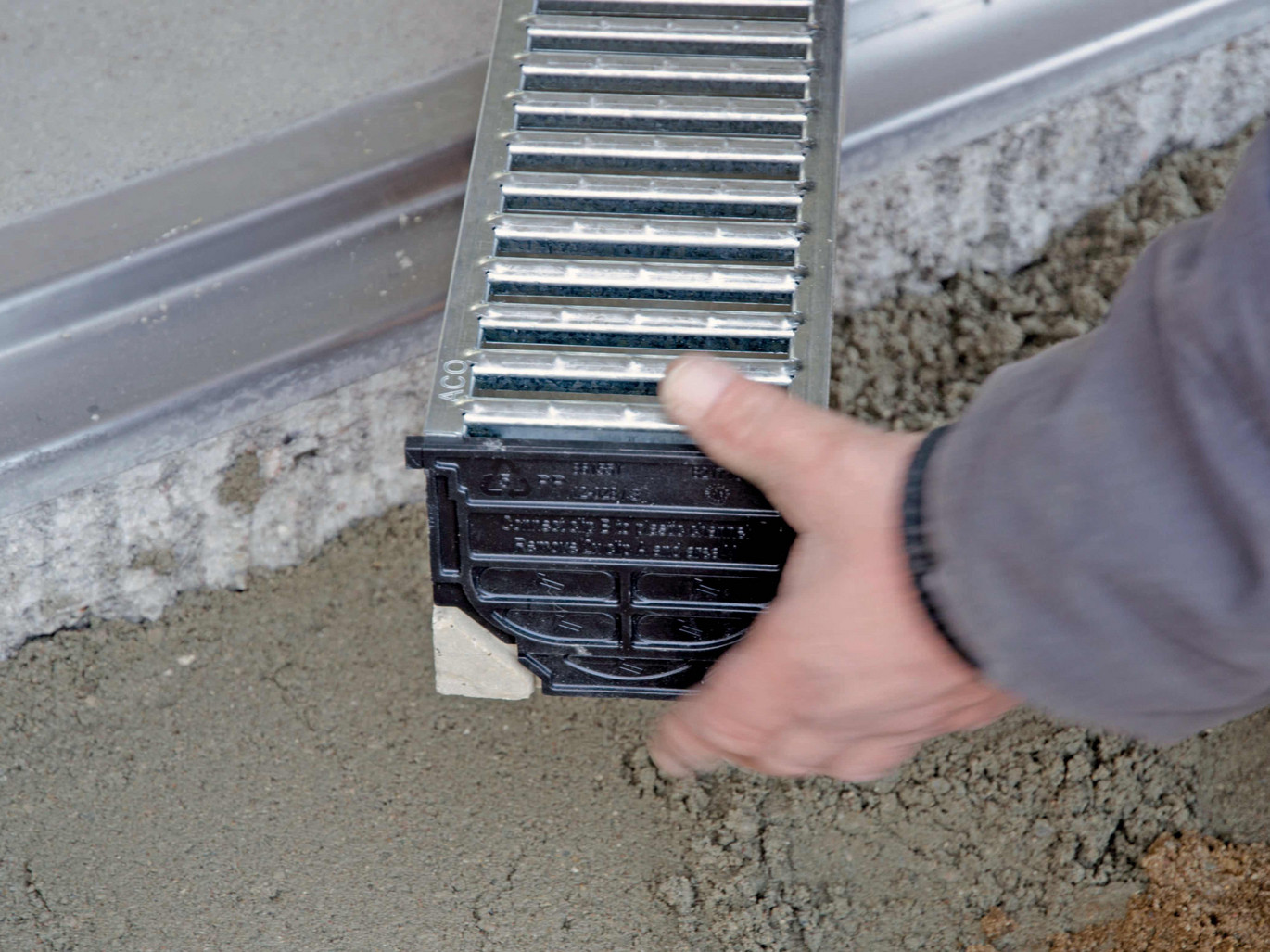

Anbringen der Stirnwand vor dem Setzen des letzten Rinnenkörpers

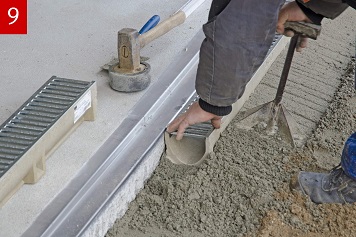

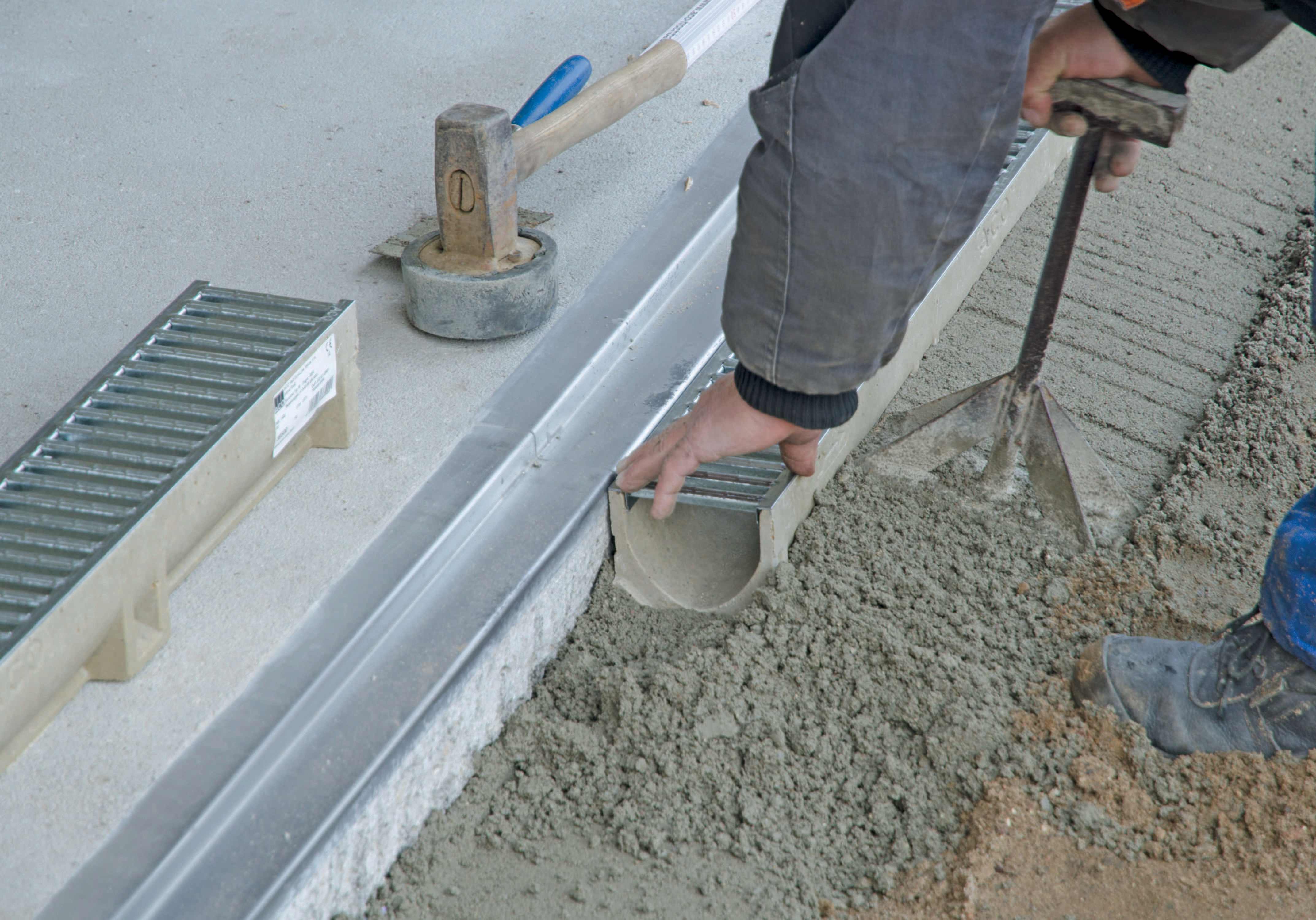

Seitliche Betonstütze gemäß Einbauempfehlung herstellen

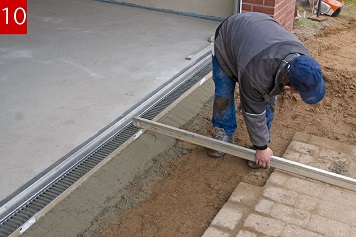

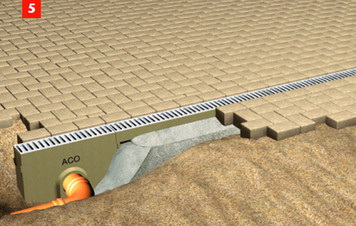

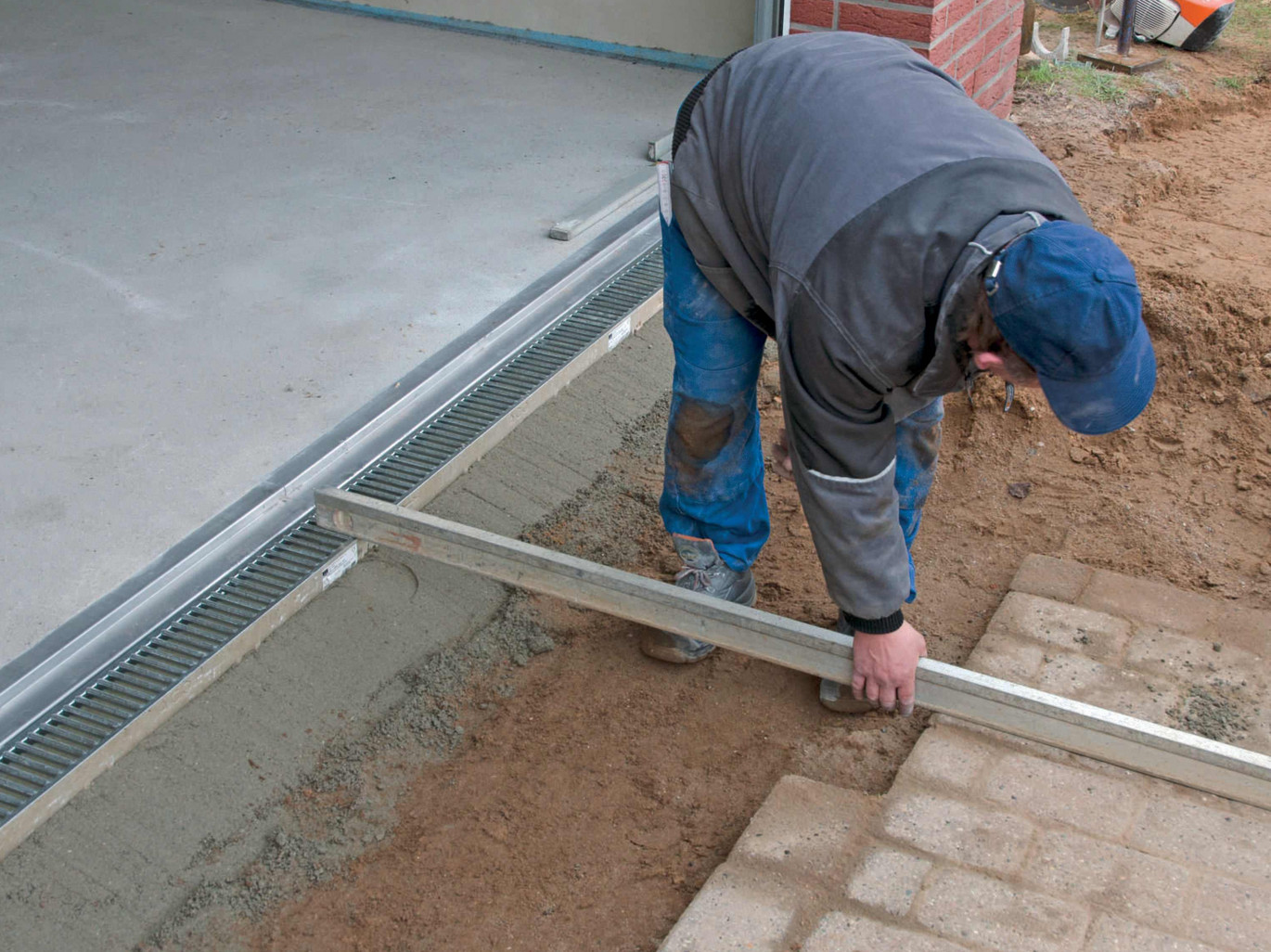

Ermitteln bzw. festlegen der Gefällesituation. Das Pflaster so anarbeiten, dass der Rinnenstrang 3-5 mm unterhalb des Pflasters verläuft

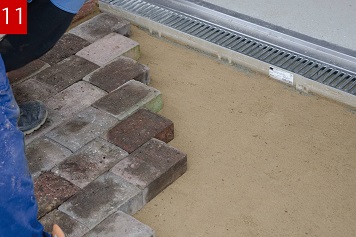

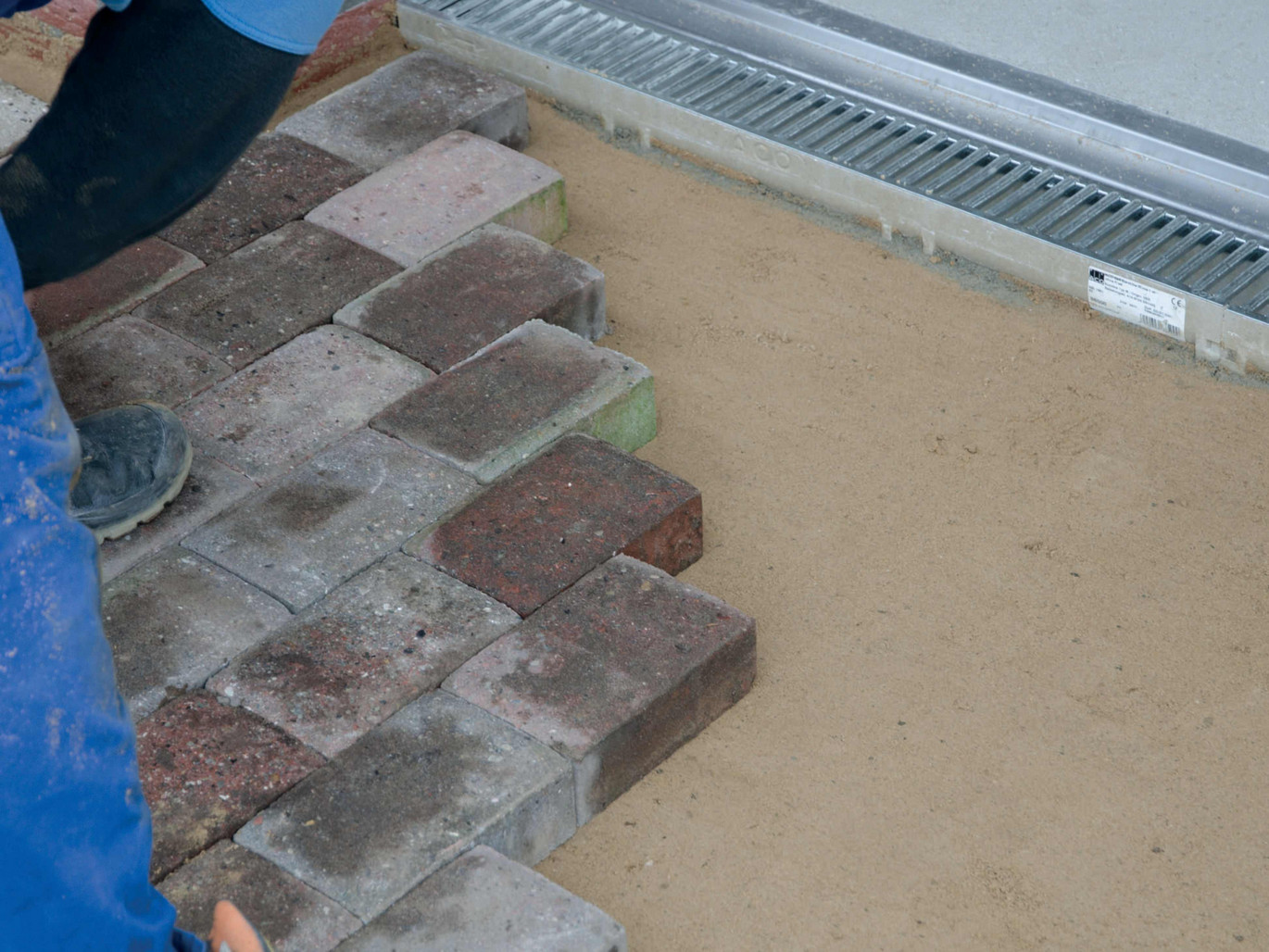

Pflaster an den Rinnenstrang anarbeiten

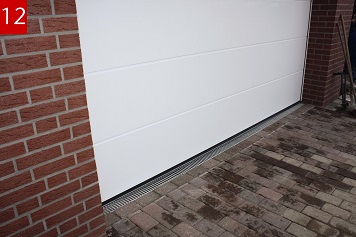

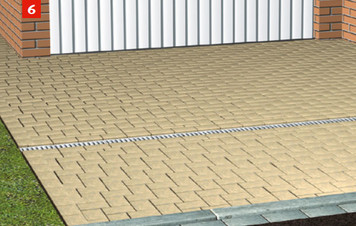

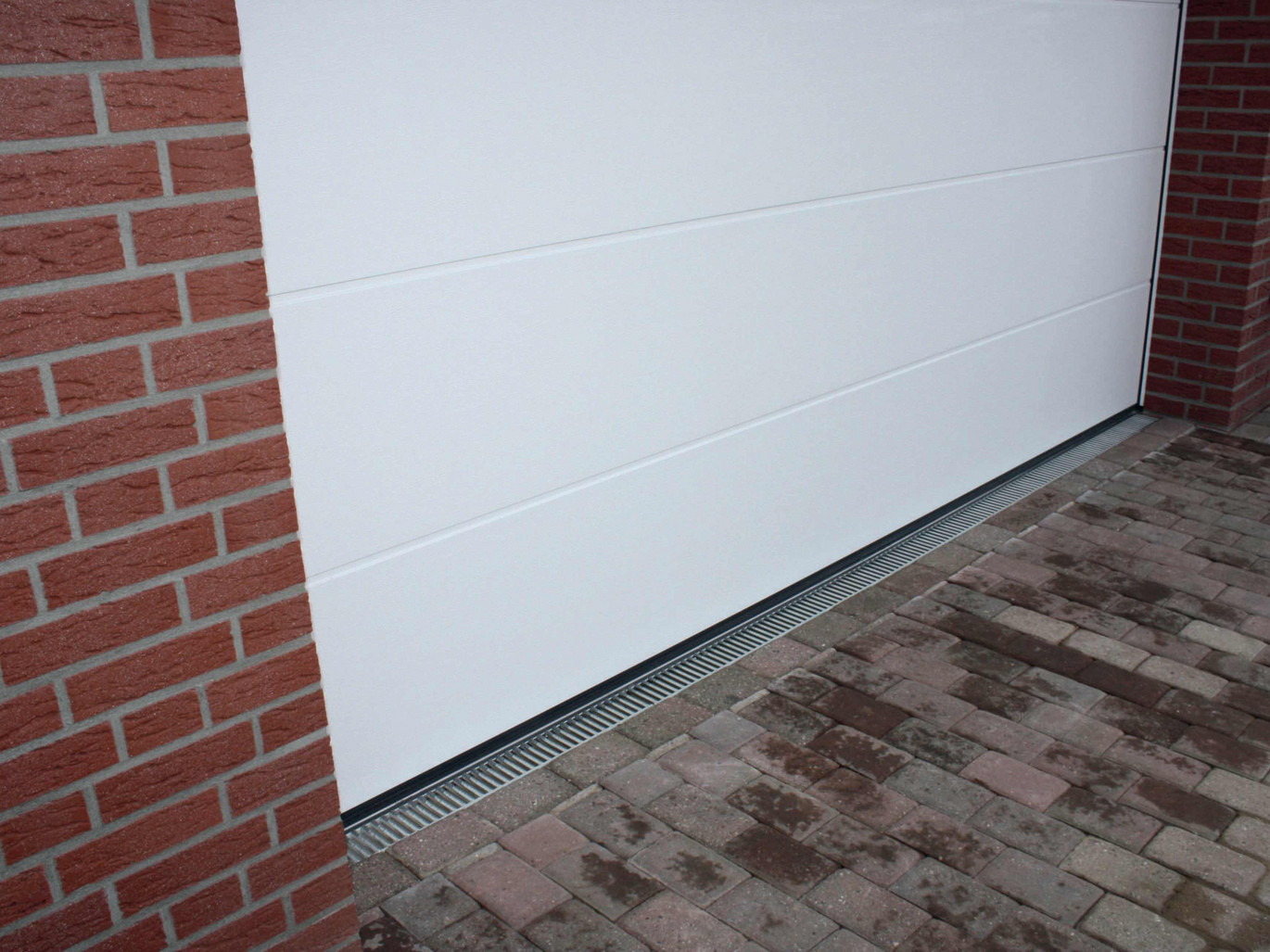

Der fertiggestellte Rinnenstrang in der Pflasterfläche vor der Garage entlastet die Schwelle und verhindert aufspritzendes Wasser im Torbereich

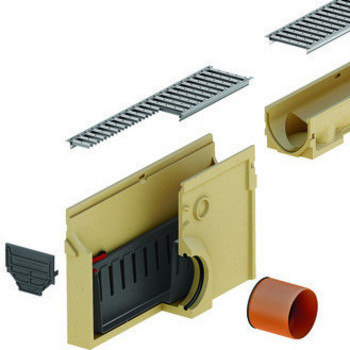

Alternative Anschlussmöglichkeiten

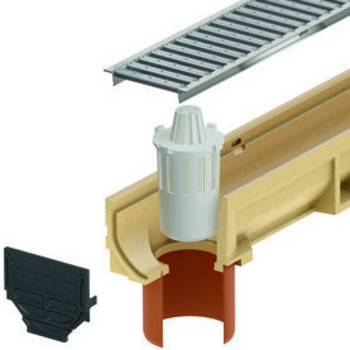

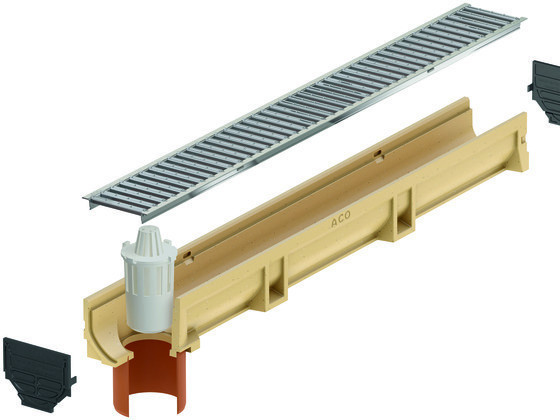

Anschluss an Grundleitung über Geruchsverschluss und Rohrstutzen. Die senkrechte Ablauföffnung von innen nach außen mit einem Hammer ausschlagen.

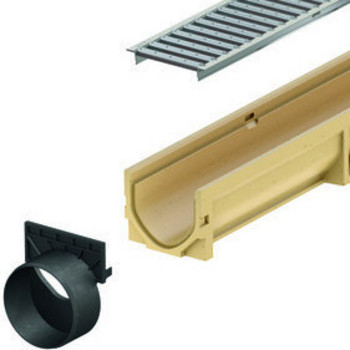

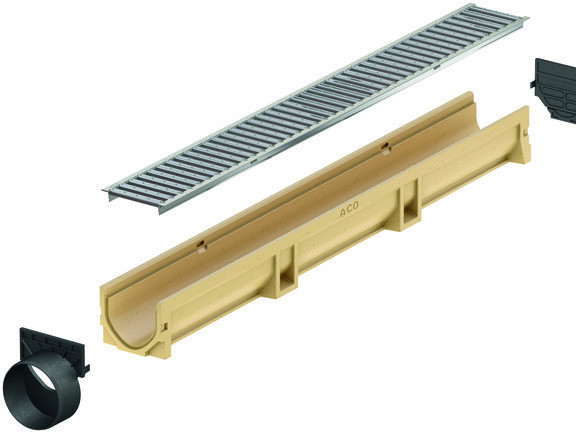

Anschlusslösung für Flächen mit geringem Laub- und Schmutzanfall oder bei flachen Einbaumöglichkeiten.

Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.

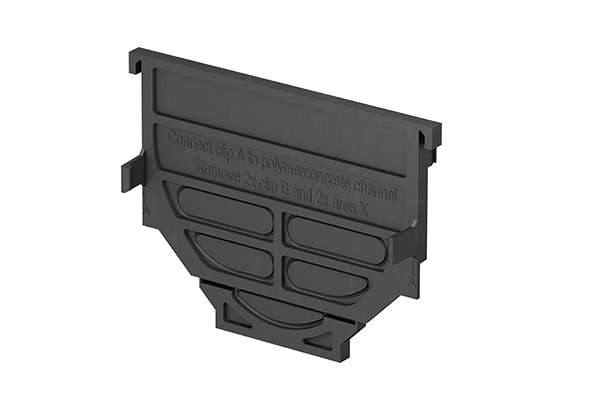

Stirnwand für Rinnenanfang und -ende

Art.Nr. SAP / proAlpha
2009502 / 319288

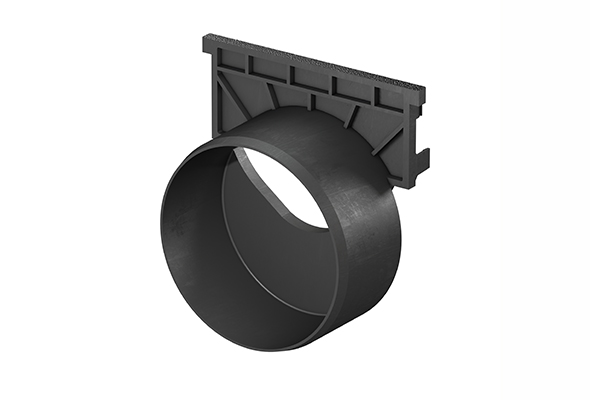

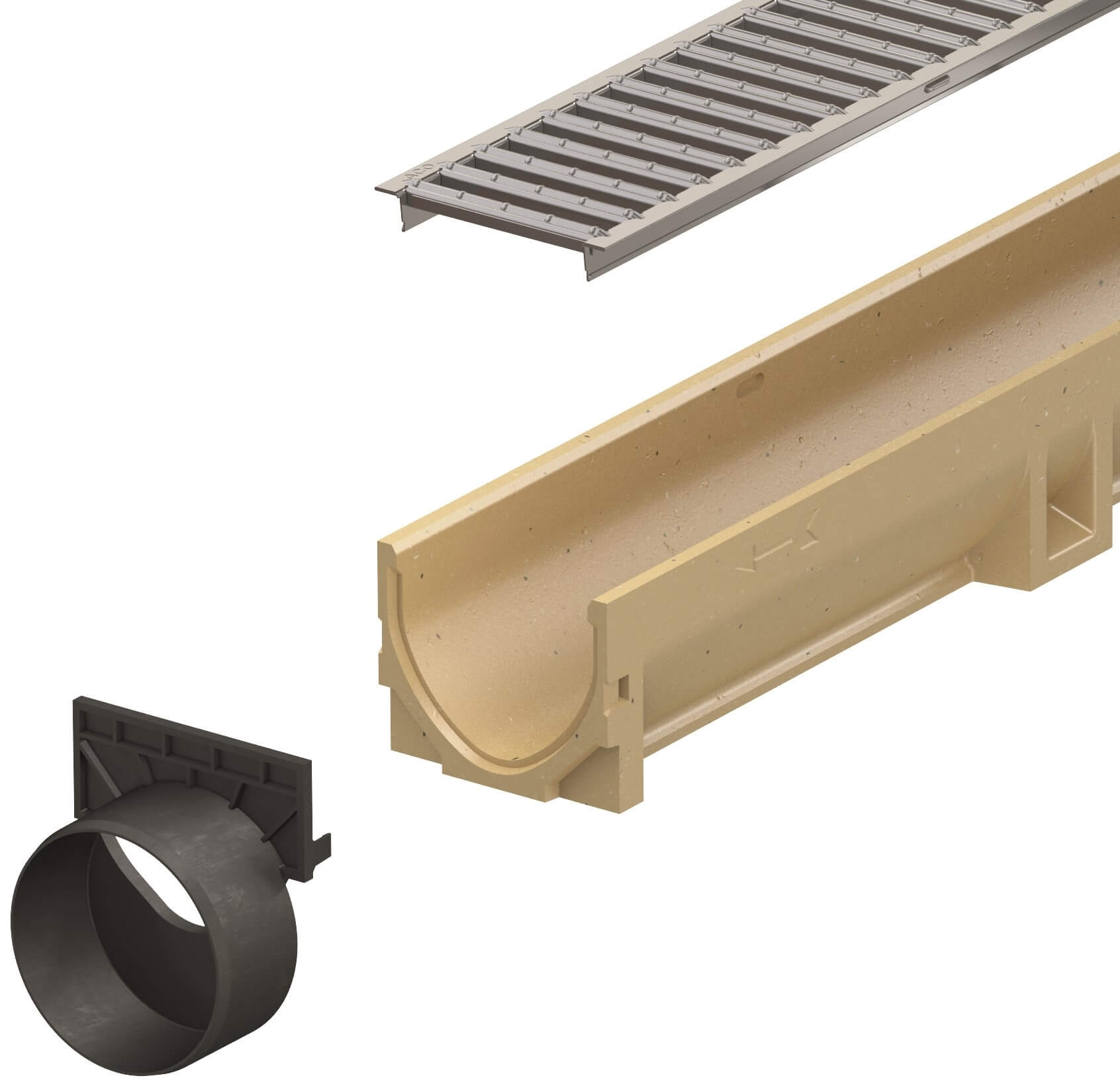

Stirnwand mit Stutzen, Anschluss für KG Rohr DN/OD 110

Art.Nr. SAP / proAlpha
2009503 / 319289

Eckelement:

  • Mit Rost Stahl verzinkt
  • Aus Kunststoff
  • Farbe: Polymerbeton natur
  • Maß: 118 x 118 mm
  • Stutzen DN 110 zum Ausschlagen

Art.Nr. 3003855

Eckelement:

  • Mit Gussrost
  • Aus Kunststoff
  • Farbe: Polymerbeton natur
  • Maß: 118 x 118 mm
  • Stutzen DN 110 zum Ausschlagen

Art.Nr. 3003854

KG Rohrstutzen DN/OD 110

Art.Nr. SAP / proAlpha
2000264 / 01554

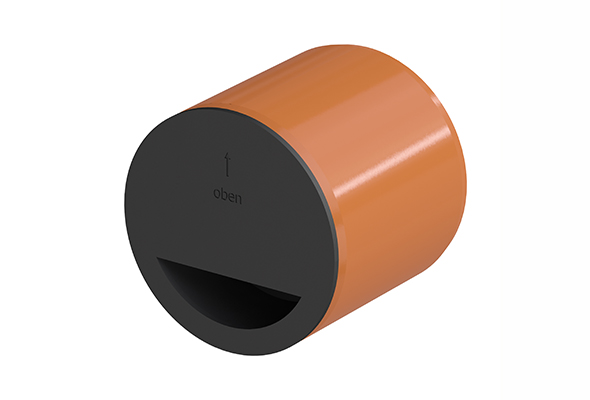

Geruchsverschluss für Einlaufkasten, Anschluss für KG Rohr DN/OD 110

Art.Nr. SAP / proAlpha
2000301 / 01684

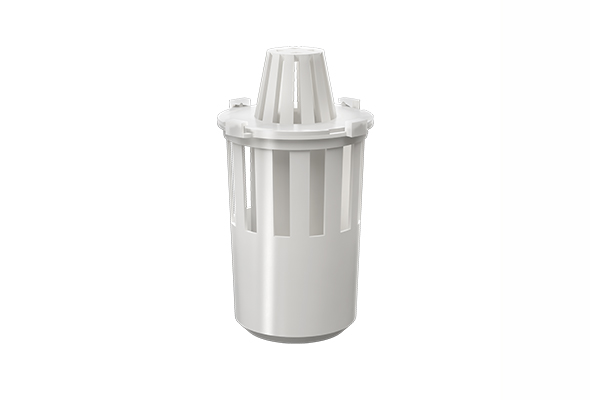

Geruchsverschluss für Rinne, senkrechter Ablauf

Art.Nr. SAP / proAlpha
2000297 / 01666

Geruchsverschluss 3 tlg zur senkrechten Entwässerung, Anschluss über ein KG Rohrstutzen DN/OD 110

Art. SAP / proAplha

2000262 / 01546

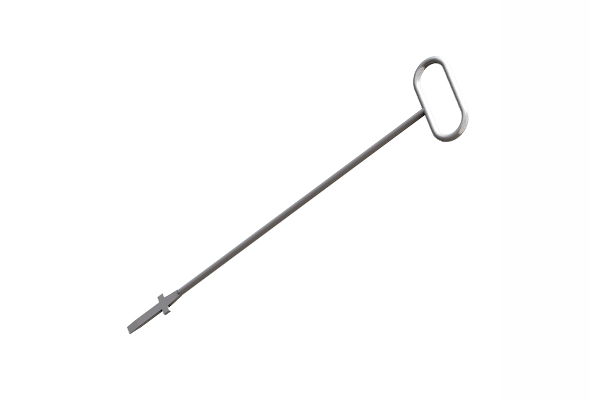

Rosthaken

Art.Nr. SAP / proAlpha
2000571 / 03429

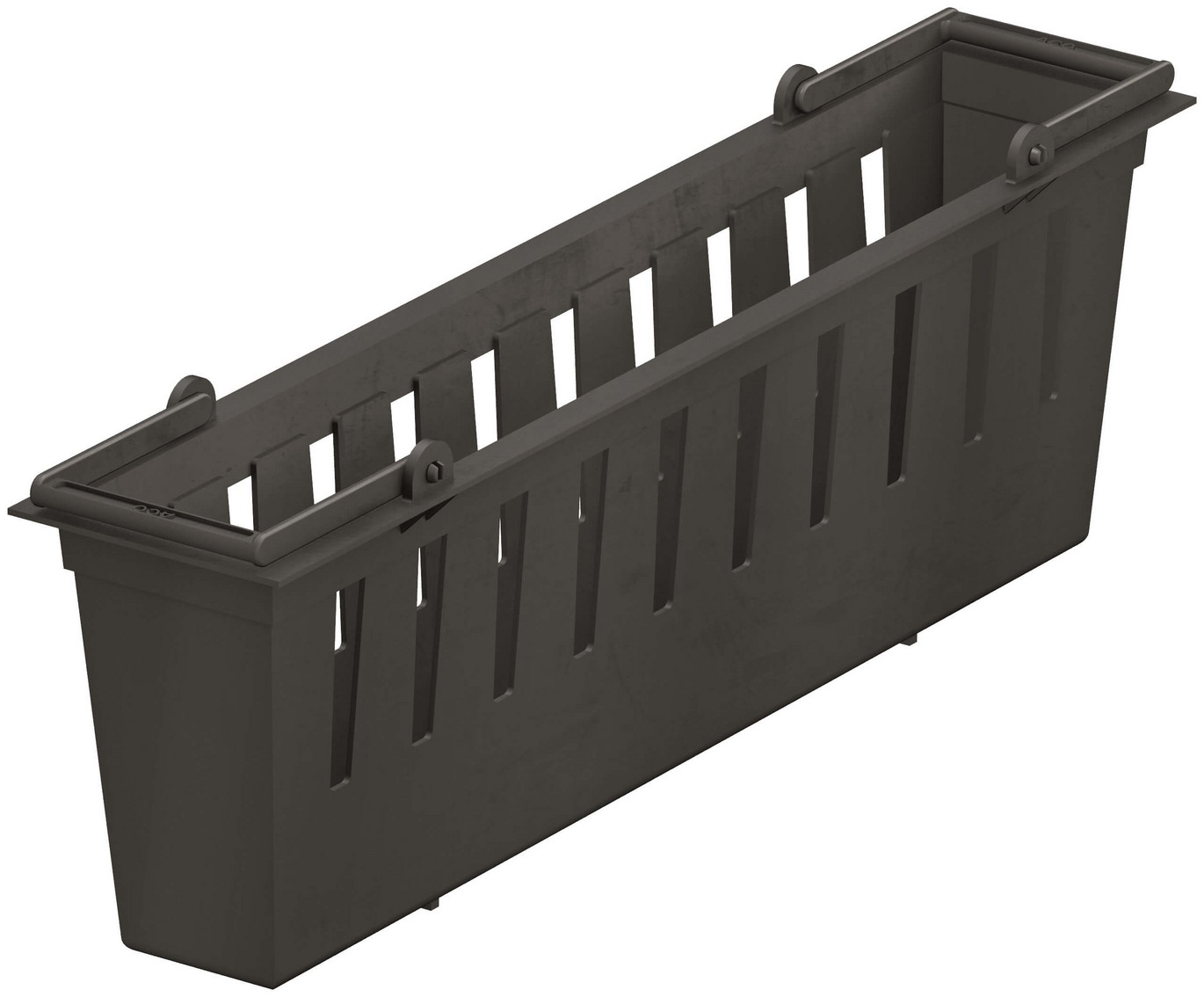

Schlammeimer für Einlaufkasten - Ersatzteil

Art.Nr. SAP / proAlpha
2000300 / 01682

So öffnen Sie den Ablaufstutzen einer ACO Standardline mit einem Winkelschleifer

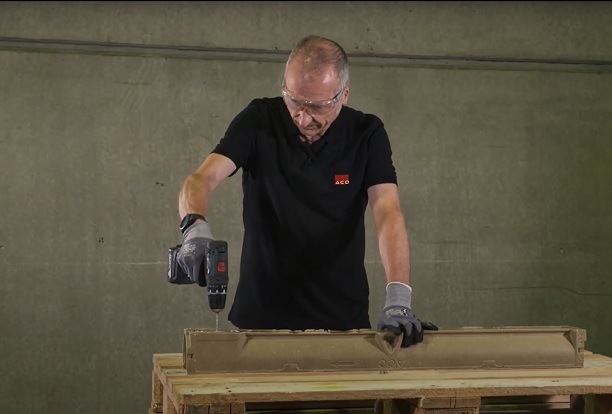

So öffnen Sie den Ablaufstutzen einer ACO Standardline mit einer Bohrmaschine
So bauen Sie eine Kombistirnwand an eine ACO Standardline oder ACO Hexaline Entwässerungsrinne
So wird ein ACO Self® Einlaufkasten geöffnet

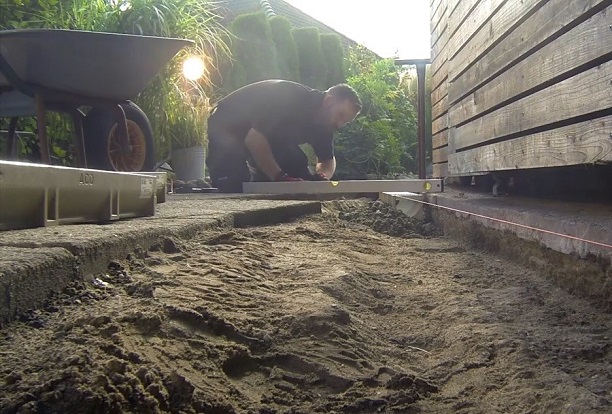

Einbau im Sanierungsfall am Beispiel der ACO Self® Euroline
