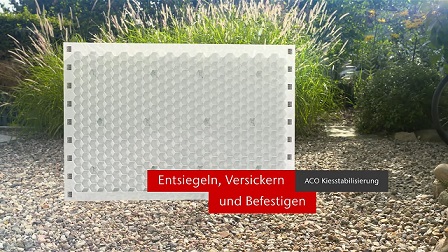

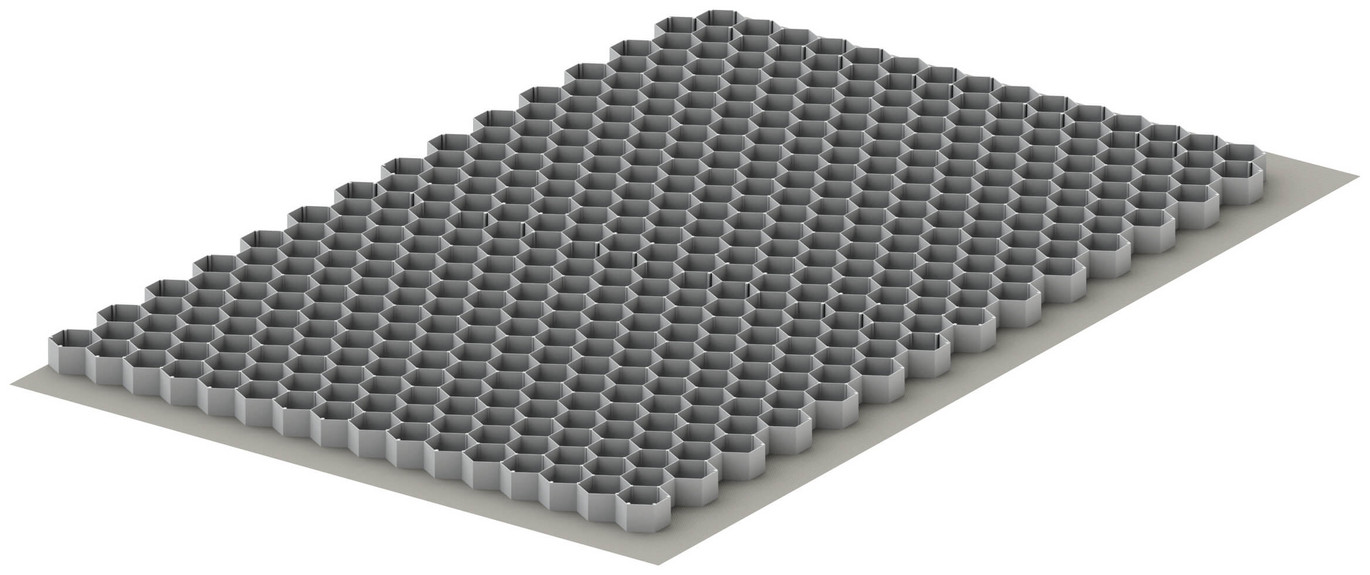

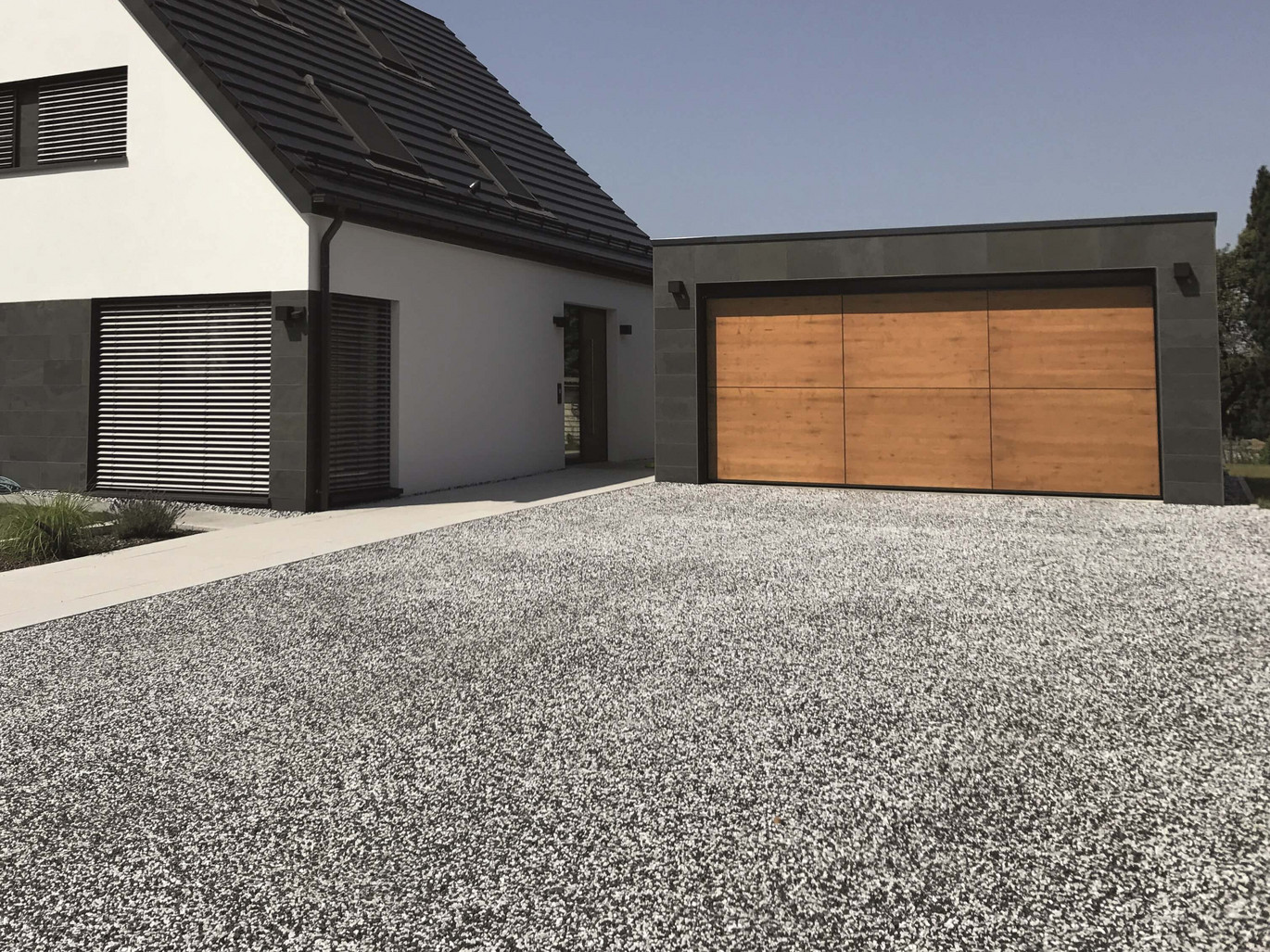

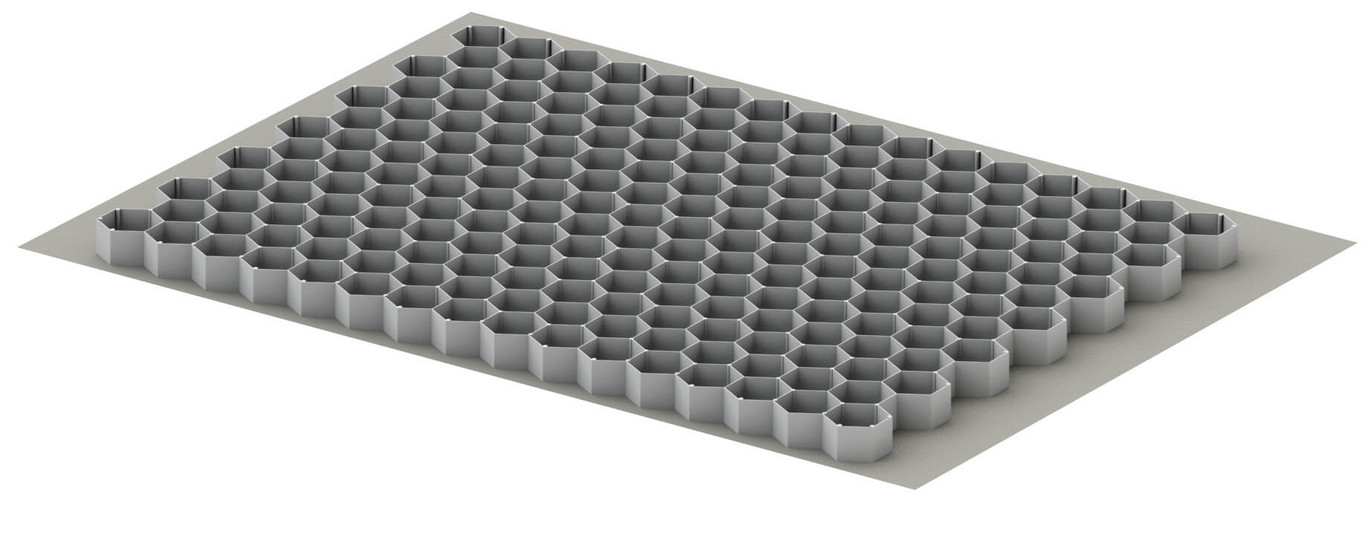

Die ACO Self® Kieswabe ist ein innovatives, recycelbares System zur Stabilisierung von Kies und Splitt. Mit ihrer sechseckigen Wabenstruktur aus 100% recyceltem Kunststoff (Polypropylen) ist sie dafür ausgelegt, einen starken und stabilen Untergrund für das professionelle Ausbringen von Kies zu schaffen. Fachgerecht verlegt entsteht so eine stabile und wasserdurchlässige Oberfläche, die begeh- und befahrbar ist.
Gefüllt mit Edelsplitt oder Zierkies ist eine individuelle Gestaltung möglich. Sie ist in zwei Größen erhältlich und bietet somit eine hohe Flexibilität bei der Projektplanung.
Der Blaue Engel ist das Umweltzeichen der Bundesregierung. Er setzt Maßstäbe für umweltfreundliche Dienstleistungen und Produkte und steht für nachhaltigen Einkauf.
Die Produkte ACO Self® Kieswabe eco in den Größen S und M erhalten den Blauen Engel, aufgrund der umweltfreundlichen Herstellung der Waben aus 100% recyltetem Kunststoff (PP). Damit setzt ACO einen Meilenstein im Bereich der Nachhaltigkeit und trägt dazu bei Kunststoffabfälle maßgeblich zu reduzieren und Schadstoffe zu begrenzen.

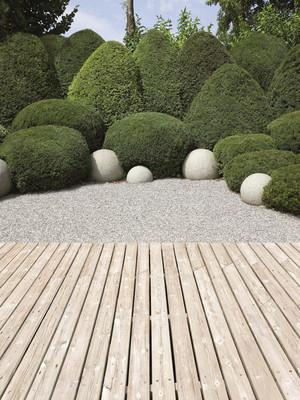

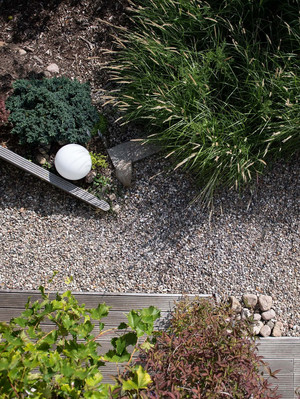

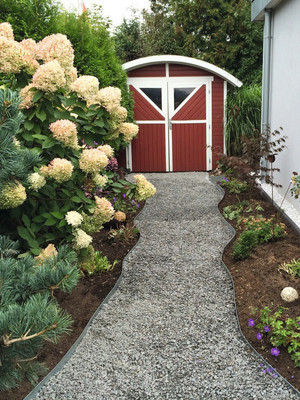

Kies und Splitt sind wichtige Utensilien bei der Gestaltung. Besonders im Vergleich zu Pflaster ist Kies häufig eine kostengünstigere Alternative mit ökologischen Vorteilen wie der Entsiegelung. Bereiche aus Kies wirken offener und natürlicher. Zudem lassen sich geschwungene Linien problemlos realisieren. Auch die ACO Kieswabe lässt sich leicht an die gewünschte Form anpassen und befestigt die Flächen auf elegante Weise.
Unter dem Kies kann ein Unkrautvlies verlegt werden. So ist es für das Unkraut schwieriger, sich im Kies zu verwurzeln, und es entstehen dauerhaft schöne und sehr pflegeleichte Flächen.

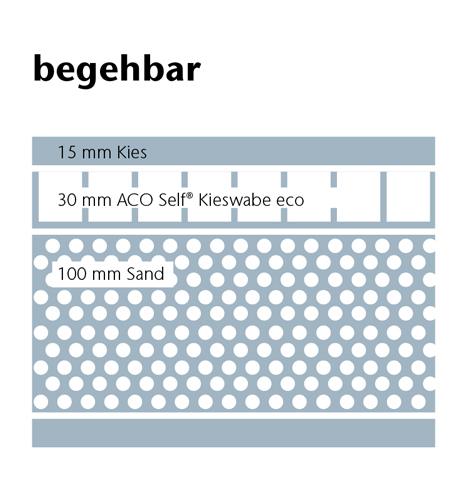

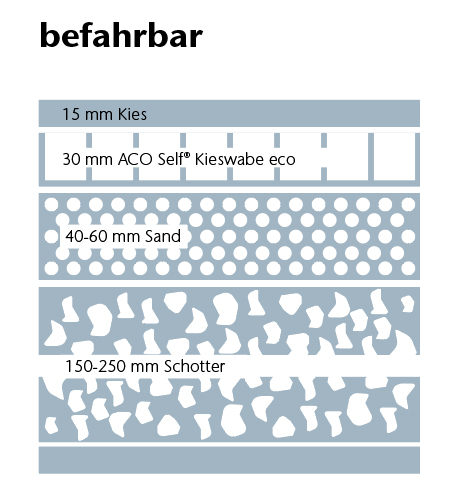

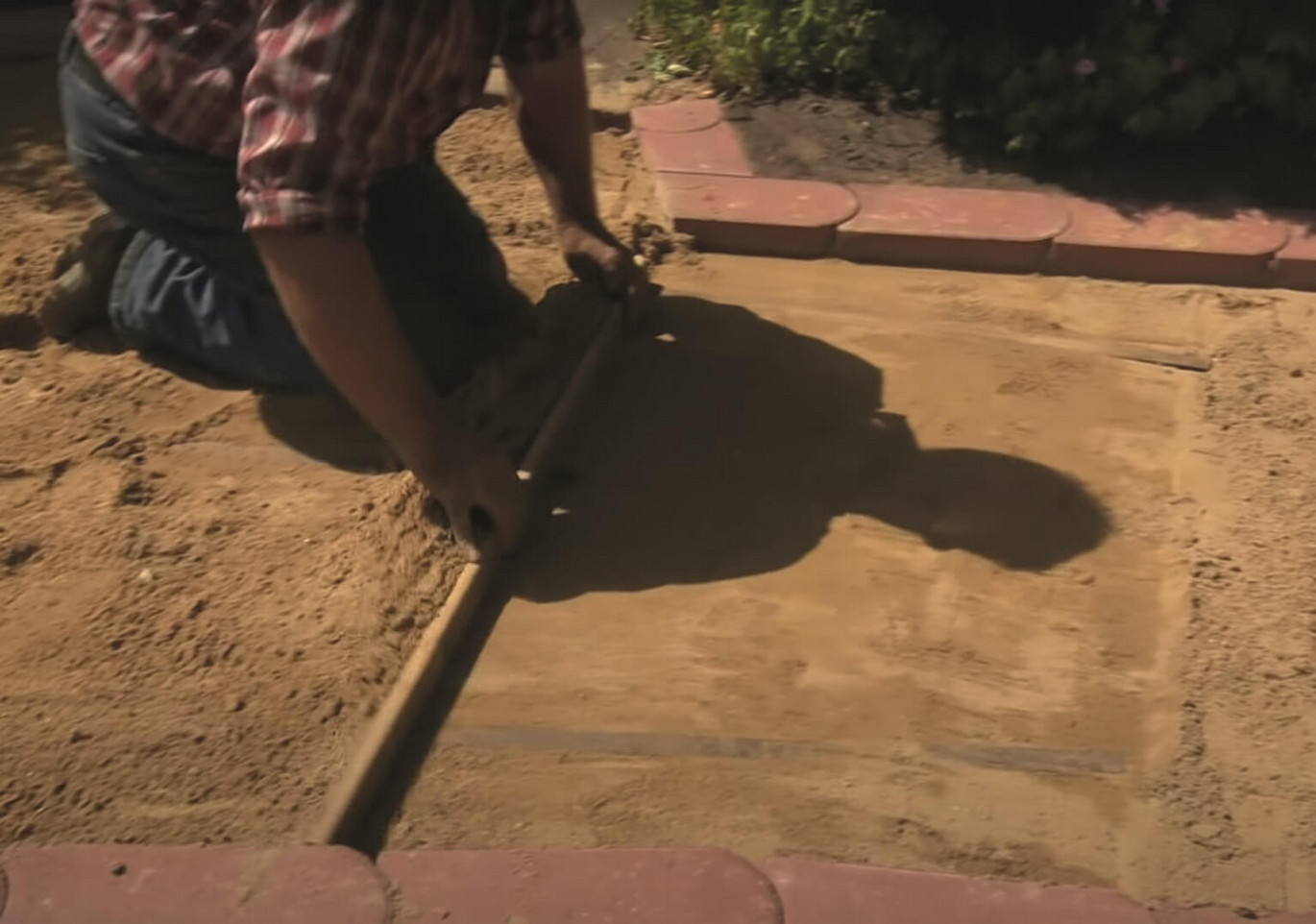

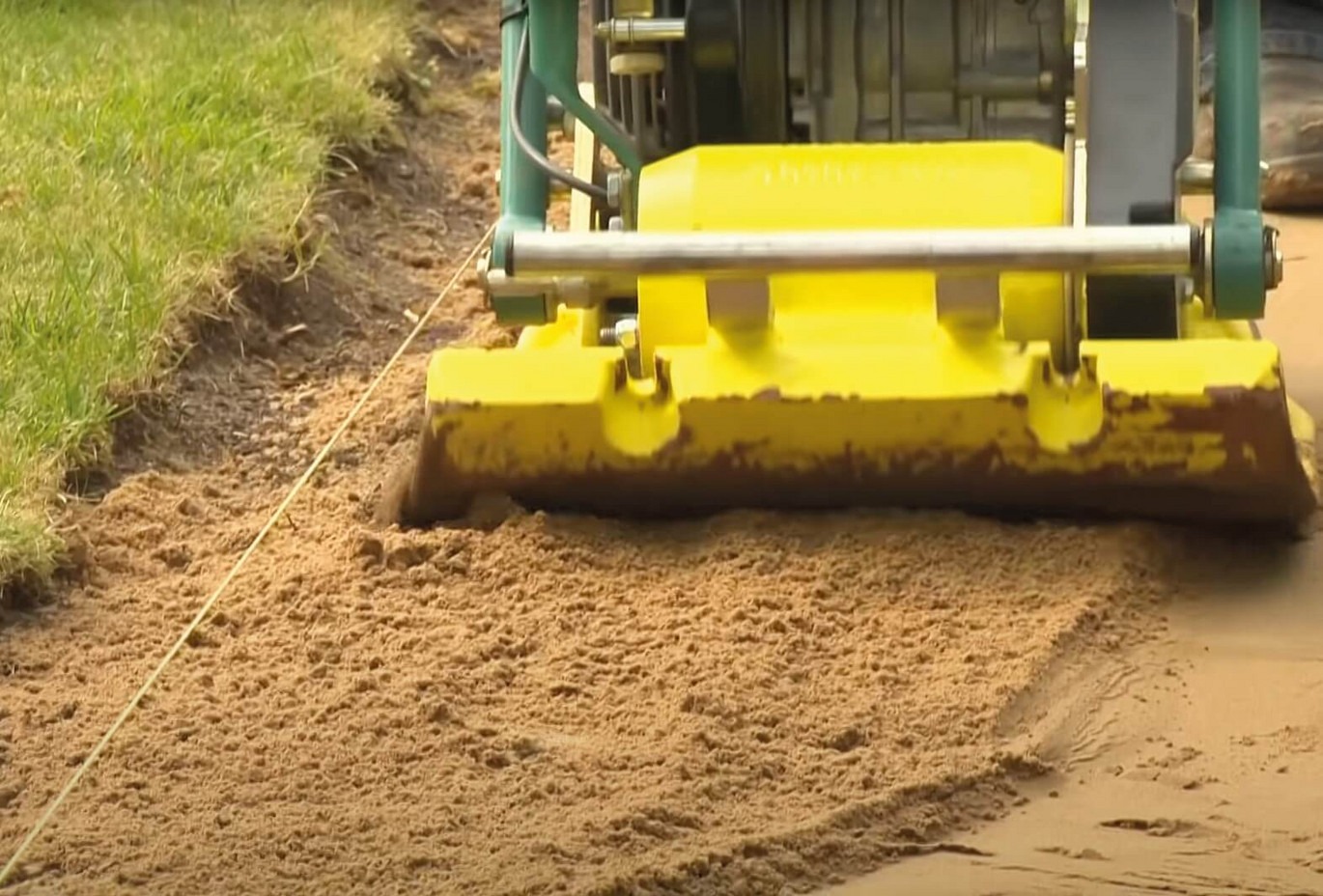

Das Untergrundprofil muss je nach örtlichen Bedingungen und mit Blick auf die Eignung für die voraussichtliche Belastung bestimmt werden. Im Allgemeinen sollte der Untergrund folgendermaßen vorbereitet werden:
4. Verlegung

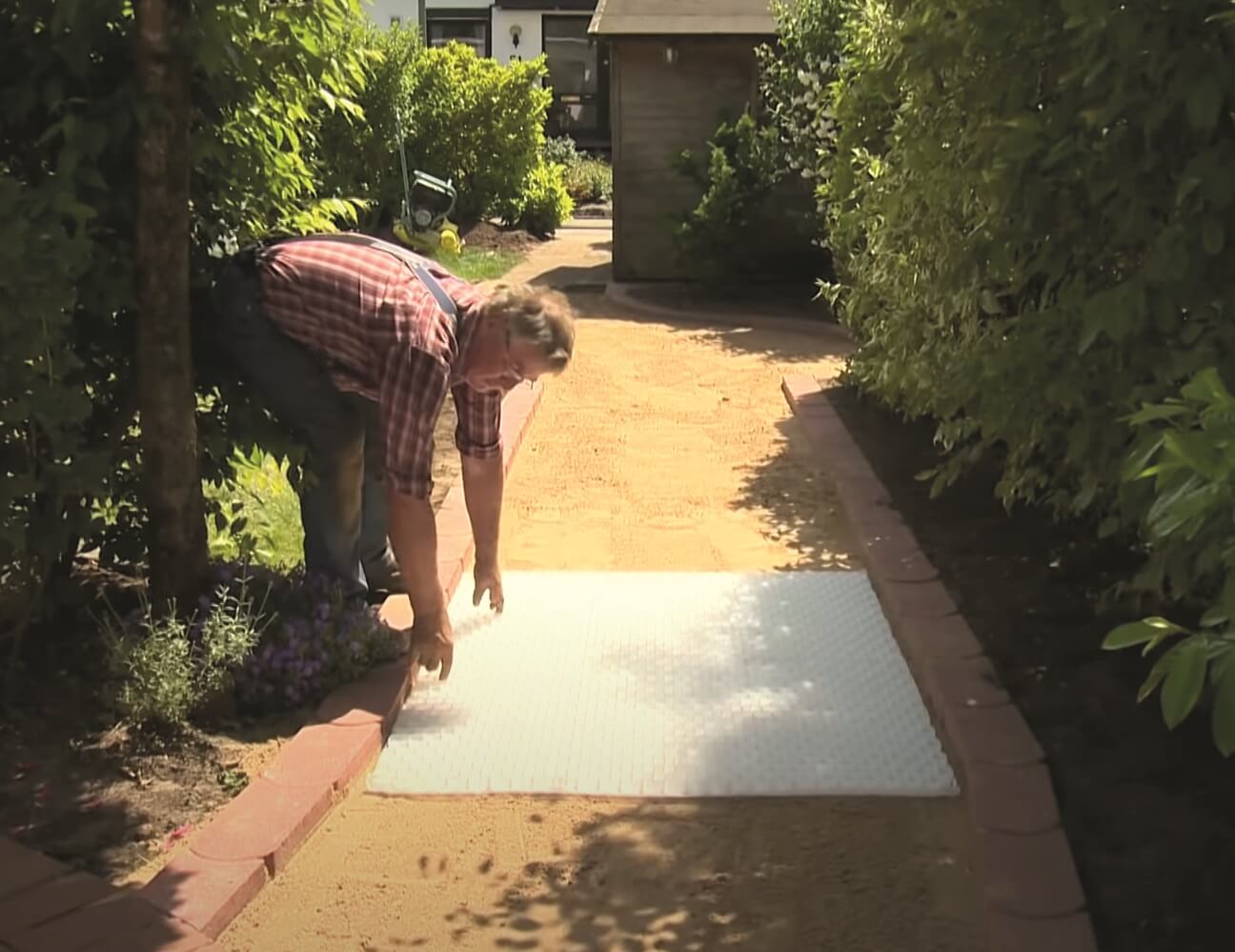

Die Matten werden versetzt lose nebeneinander auf die Fläche gelegt. Die Matten haben an zwei Seiten ein überstehendes Geo-Textil. Achten Sie darauf, dass die folgende Matte überlappend auf das Geo-Textil der ersten Matte gelegt wird. Damit wird die optimale Stabilität erzielt.

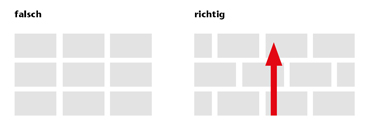

Verlegehinweis
Vorteilhaft ist die Verlegung im Verband und nicht auf Kreuzfuge und möglichst quer zur Fahrtrichtung.
6. Befüllen

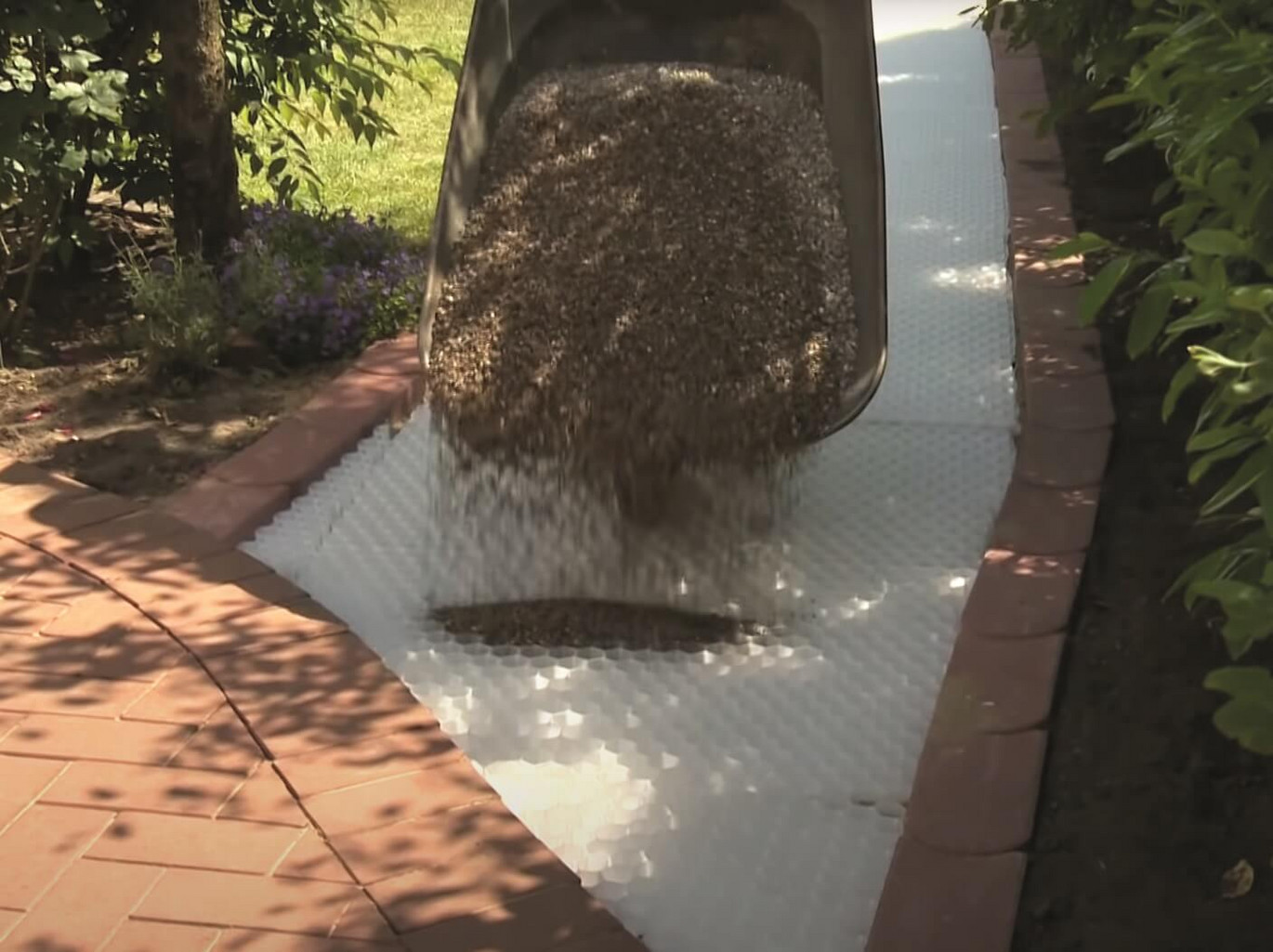

Füllen Sie die Matten mit dem gewünschten Kies/Splitt. Beachten Sie die zukünftige Belastung.
a) Für geringere Belastungen eine Körnung von 3−16 mm nutzen. Die Befüllung sollte um 15−20 mm über die Wabenhöhe hinausragen. Ein Verdichten ist nicht notwendig.
b) Für höhere Belastungen füllen Sie die Waben ausreichend mit 3−8 mm Korngröße. Anschließend verdichten und für die Überdeckung der Waben von 15−20 mm Steine mit einer Korngröße von 3−16 mm wählen. Je nach spezifischem Gewicht der Kiesart werden ca. 80 kg Füllmaterial benötigt.

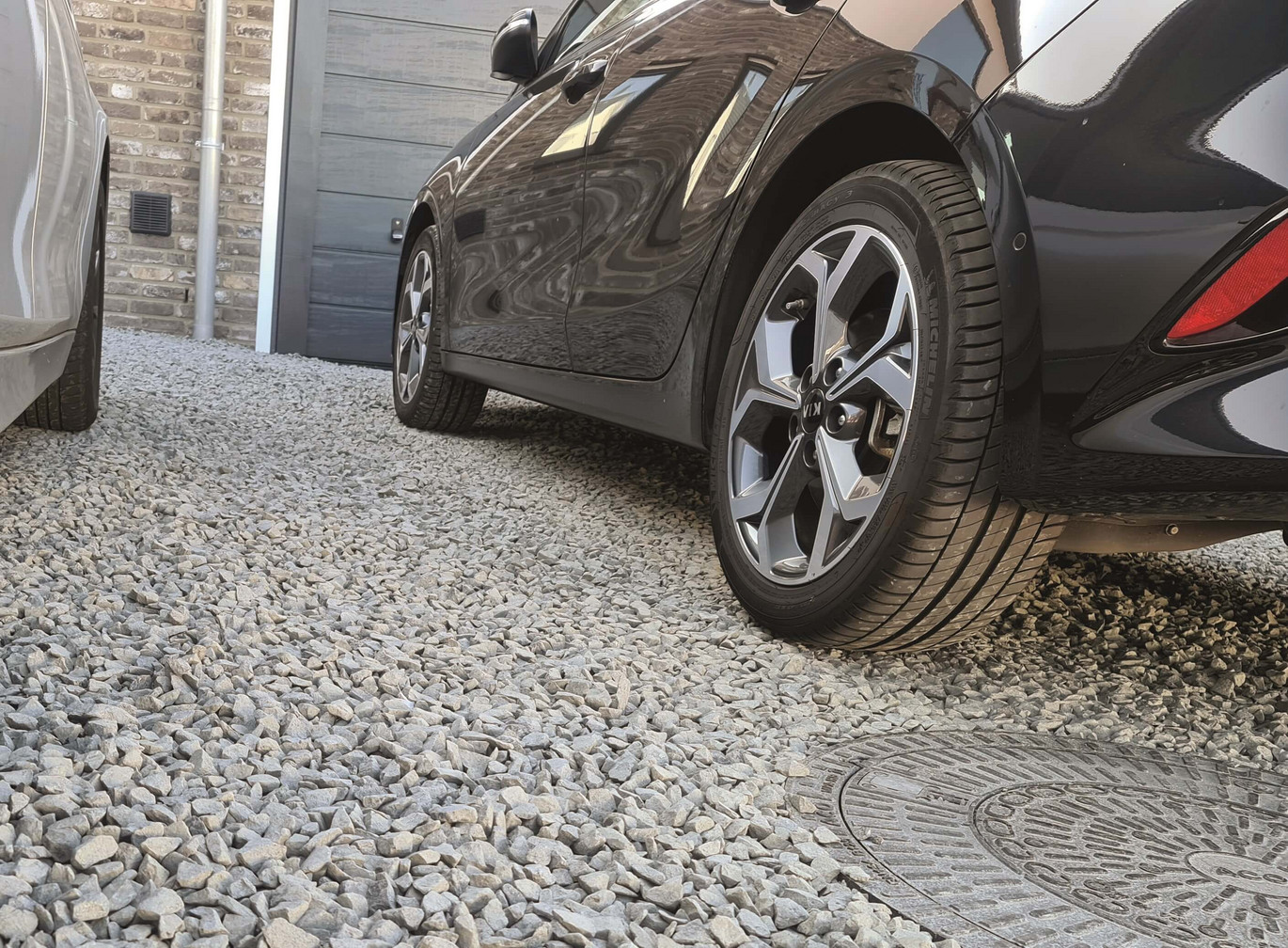

Das Befahren der Fläche ist erst nach dem Befüllen möglich!
7. Fertigstellung und Wartung

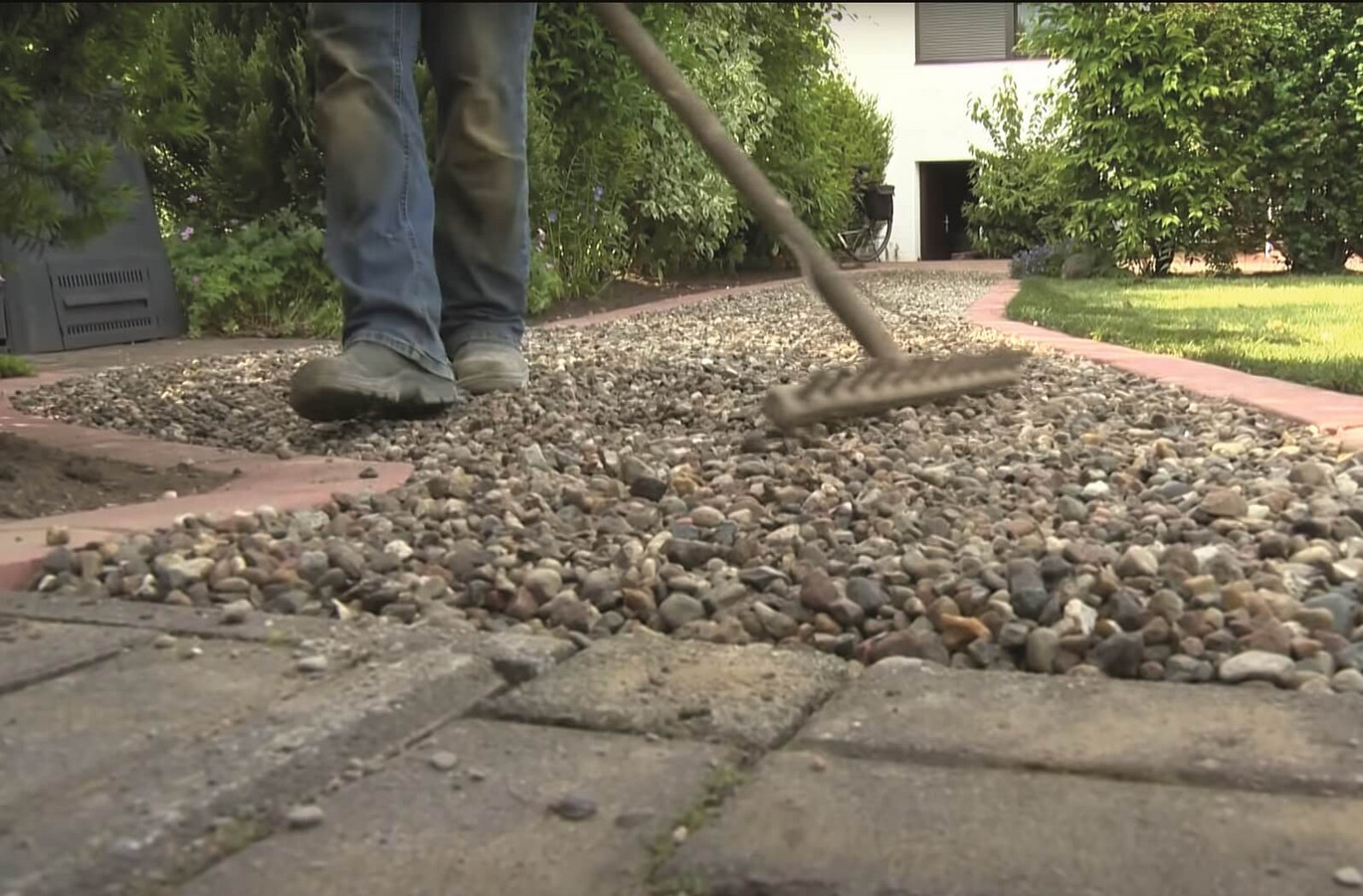

Verteilen Sie den Kies/Splitt gleichmäßig mit einem Rechen. Die Pflege beschränkt sich auf Rechen und das Entfernen von Blättern und Unrat.
Wichtig: Die Matten sollten für maximale Strapazierfähigkeit immer vollständig mit Kies bedeckt sein. Dieser kann immer wieder nach Bedarf und Notwendigkeit auf die Matten aufgetragen werden, so dass diese bedeckt bleiben.
Die ACO Self® Kieswabe eco hält einer Flächenlast in Anlehnung an DIN EN ISO 604 bis zu 300 t/m² stand. In Kurven- und Rangierbereichen (Auftreten starker Schwerkräfte) kann die Kiesstabilisierung unter Beachtung einer Überdeckung von 20 mm eingesetzt werden.
Berücksichtigen Sie bei der Planung die örtlichen Satzungen.
Folgende Unterlagen können für die Planung hinzugezogen werden
* FGSV = Forschungsgesellschaft für Straßen und Verkehrswesen, Merkblatt für wasserdurchlässige Befestigungen von Verkehrsflächen
Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.
Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.
Alle Angaben in unseren Unterlagen, unsere im Einzelfall erfolgende anwendungstechnische Beratung sowie sonstige Empfehlungen gründen sich auf umfangreiche wissenschaftliche Untersuchungen und langjährige Erfahrungen. Sie sind jedoch unverbindlich und befreien den Adressaten, insbesondere Planer und den Verarbeiter nicht davon, die Produkte und Einbauanleitungen, sowie evtl. in Bezug genommene allgemeine bauaufsichtliche Zulassungen, unter Berücksichtigung aller örtlichen Gegebenheiten, der technischen Regelwerke und des aktuellen Standes der Technik selbst zu prüfen. Insbesondere erbringen wir mit unseren Angaben, Empfehlungen und Hinweisen auch im Einzelfall keine Planungsleistungen.
