ACO Lüftungsschacht
mit und ohne Boden

Der ACO Lüftungsschacht dient der Luftzirkulation in Heizungs- und Trocknerräumen

  • schnell und einfach zu montieren

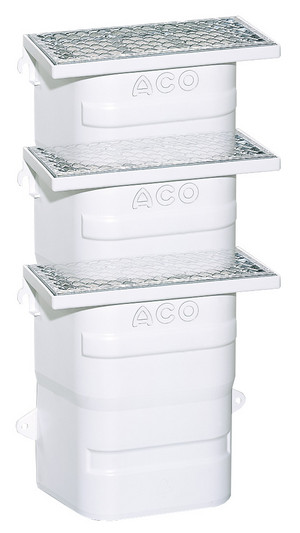

  • beliebig hoch stapelbar sowie stufenlos höhenverstellbar
  • lieferbar mit Maschen- und Streckmetallrost
  • lieferbare Größe: 40/40/20 cm lichte

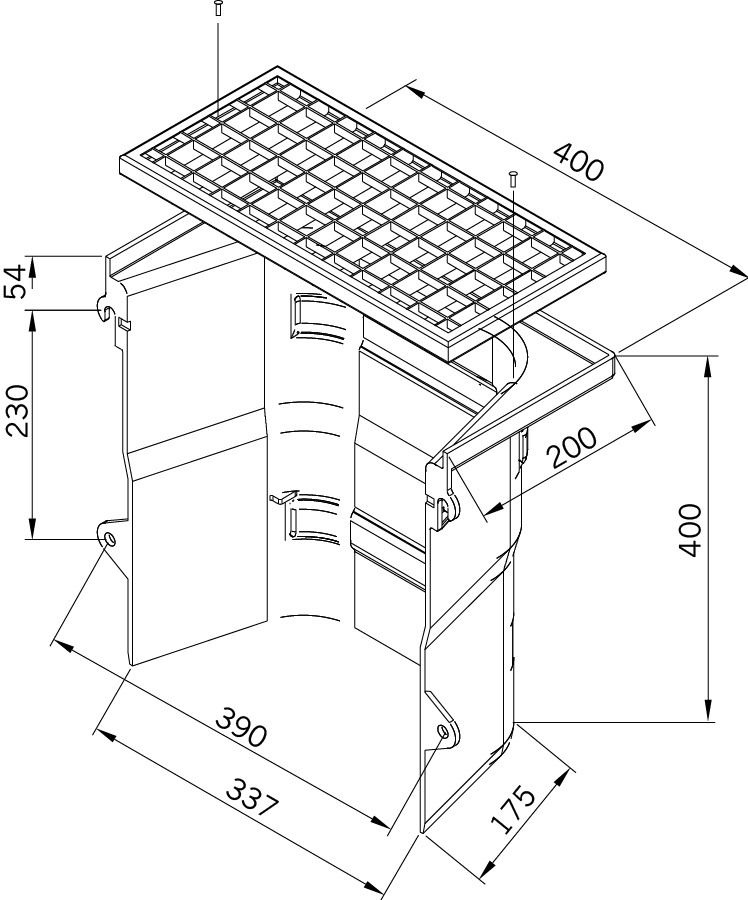

  • Maße: Breite: 33,7 cm, Tiefe: 17,0 cm

Nennmaße:B x H x T: 40 x 40 x 20 cm
Wandöffnung:max. bis Ø 30 cm
Rostvarianten:Maschen- und Streckmetallroste, begehbar

ACO Lüftungsschächte – stapelbar/höhenverstellbar, begehbar, mit/ohne Boden, aus 100% recylingfähigem Polypropylen (PP)

Abmessungen

B x H x T [cm]

Ausführung

Art.-Nr. (SAP / proAlpha)

ohne Boden

Art.-Nr. (SAP / proAlpha)

mit Boden

ACO Lüftungsschacht komplett Set (Körper, Rost, Montageset)
40 x 40 x 20Streckmetallrost begehbar2012375 / 356182001282 / 10406
40 x 40 x 20Maschenrost 30/30 begehbar2012376 / 356192001283 / 10407
40 x 40 x 20Maschenrost 30/10 begehbar2012377 / 356202001284 / 10408
ACO Lüftungsschacht Einzelteile
40 x 40 x 20Lüftungsschachtkörper2012351 / 355942001281 / 10405
40 x 40 x 20Streckmetallrost begehbar2012337 / 35580
40 x 20Maschenrost 30/30 begehbar2012338 / 35581
40 x 20Maschenrost 30/10 begehbar

2012339 / 35582

40 x 20Montageset Lüftungsschacht2012354 / 35597

Rostvarianten:

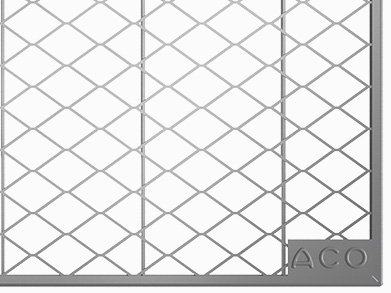

Streckmetallrost

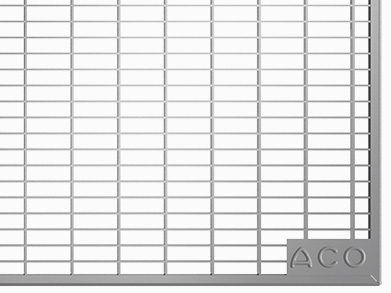

Maschenrost, Maschenweite, 30 x 10 mm

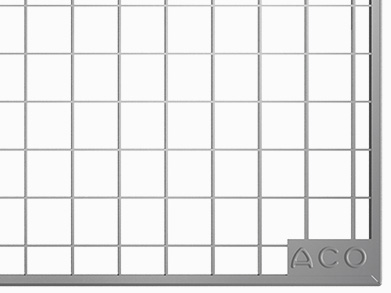

Maschenrost, Maschenweite, 30 x 30 mm

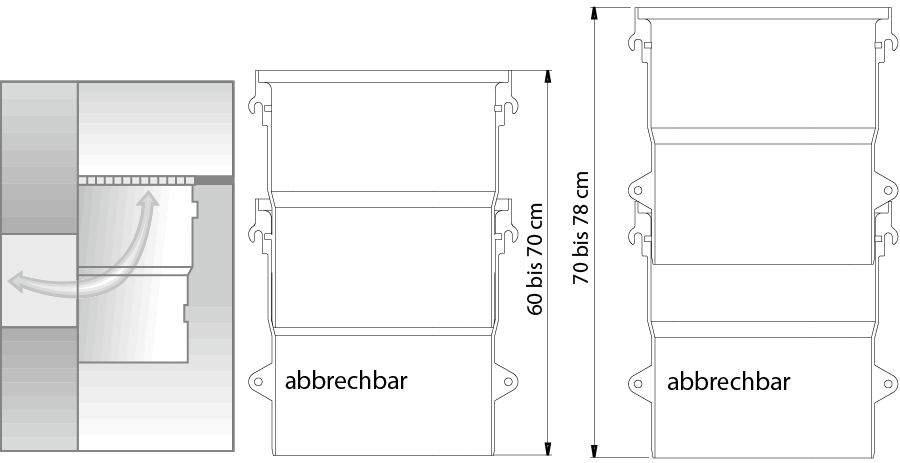

Verstellbereich: 60–70 cm

nach Entfernen der unteren Befestigung

Verstellbereich: 70–78 cm

ohne Entfernen der unteren Befestigung

Montage ACO Lüftungsschacht begehbar:

  1. Vor der Montage den Rost einlegen und die Rostsicherung befestigen
  2. Anzeichnen der Lüftungsschachtoberkante zur Geländeoberkante
  3. Anzeichnen der vier Bohrungen
  4. Löcher bohren
  5. Dübel setzen und Schacht anschrauben
  6. Mit homogenem Material lagenweise hinterfüllen und verdichten
  7. Abstand halten mit schwerem Gerät

Achtung: Der Lüftungsschacht ist unten offen und kann beliebig oft übereinander gesetzt werden!

Verstellbereich: 60–70 cm

nach Entfernen der unteren Befestigung

Verstellbereich: 70–78 cm

ohne Entfernen der unteren Befestigung
