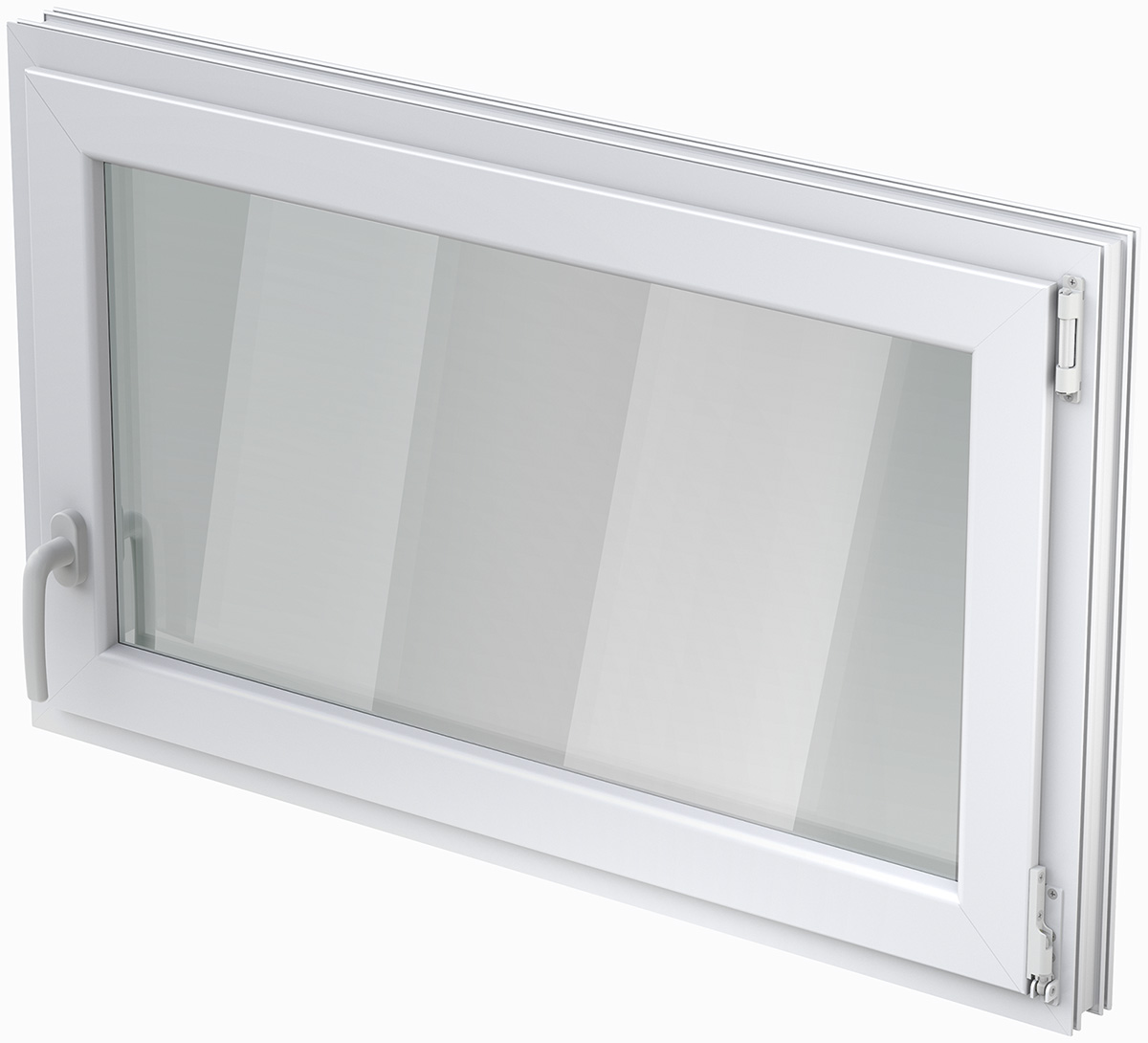

ACO Nebenraumfenster mit Dreh/Kippflügel

Die hochwertigen Nebenraumfenster aus Kunststoff mit Dreh/Kipp-Beschlag sind mit einer Wärmeschutzverglasung (Ug-Wert 1,1 W/(m2 K)) ausgestattet. Der Blend- und Flügelrahmen dieser attraktiven und formschönen Fenster ist aus schlagfestem Mehrkammer-Kunststoff-Hohlprofil. Die umlaufenden Gummidichtungen bieten zusätzlichen Schutz gegen Witterungs- und Schalleinflüsse. Dadurch sind die ACO Nebenraumfenster besonders für Neben- und Kellerräume mit höherwertiger Nutzung geeignet, wie z. B. Büros, Gästezimmer oder Hobbyräume. Der verdeckt liegende, silberfarbige Einhand Dreh/Kipp-Beschlag (Anschlag DIN rechts oder links) garantiert einwandfreie Funktion, lange Lebensdauer und erhöhten Einbruchschutz bei ansprechendem Design. Die Fenster sind in Weiß erhältlich. Optional erhältliche Schutzgitter sowie Griffoliven können problemlos montiert werden.

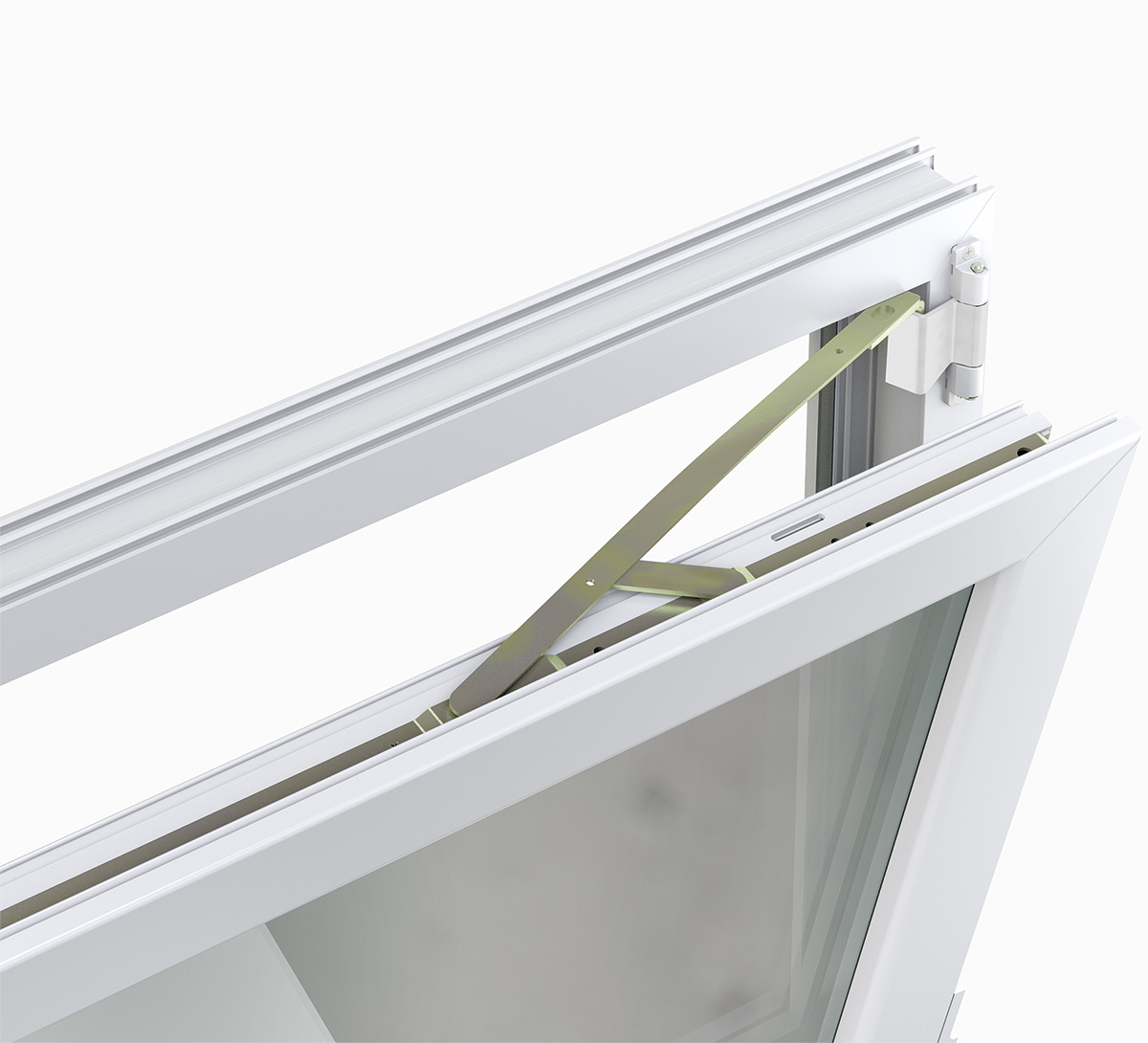

ACO Nebenraumfenster Dreh Kippfluegel Detail
Drehkippfenster Und Griff Einzeln
Tech Zeichnung Fenster Dreh-Kippfluegel
1 / 3
IFT Windlast

Widerstandfähigkeit bei Windlast
EN 12210

IFT Schlagregendichtheit

Schlagregendichtheit
EN 12208

IFT Luftdurchlässigkeit

Luftdurchlässigkeit
EN 12207

Ift Rosenheim CE
Produktbeschreibung
  • 4-Kammerprofile (Flügel) bzw. 3-Kammerprofile (Rahmen) aus schlagzähem, form- und farbbeständigem PVC
  • Ansichtsbreite: 100 mm (Blend- und Flügelrahmen gesamt)
  • Farbe: Weiß
  • verdeckt liegende Markenbeschläge mit Fehlbedienungssperre
  • umlaufende Spezialdichtungen aus licht- und witterungsbeständigem Material (EPDM) für optimale Fugen- und Schlagregendichtigkeit sowie besseren Schallschutz
  • Wärmeschutzverglasung (Ug-Wert 1,1 W/(m2 K))
  • Entwässerung durch die glatte, leicht zu reinigende Profiloberfläche nach außen durch den Blendrahmen
  • allgemeiner VEKA-Maueranker einsetzbar
  • Sondergrößen, -ausführungen und -verglasungen auf Anfrage möglich
  • Griffolive nicht im Lieferumfang enthalten
Produktvorteile
  • Mehrkammer-Profil
  • große Glasfläche durch schmales Profil
  • nachträglicher Schutzgittereinbau einfach möglich
  • 24-mm-Wärmeschutzverglasung
  • verdeckt liegende Markenbeschläge
  • integrierte Zuschlagsicherung
  • Flügeldrehhemmung
Standardgrößen
BreiteHöheGlasfläche
80,0 cm50,0 cm1800 cm2
80,0 cm60,0 cm2400 cm2
100,0 cm50,0 cm2400 cm2
100,0 cm60,0 cm3200 cm2
100,0 cm80,0 cm4800 cm2
100,0 cm100,0 cm6400 cm2

Sonderanfertigung möglich

Sondergrößen sind ab 54 x 37 cm bis 100 x 100 cm (B x H) möglich.

Zubehör
Zubehör
  • Griffolive / Fenstergriff für Drehkippfenster
  • Art.Nr. 2000055

Nebenraumfenster Dreh-/Kippversion

Abmessungen

Ausführung:

  • Farbe weiß
  • Verglasung: Wärmeschutzglas
  • Anschlagrichtung: DIN L oder DIN R
Art.Nr. (SAP / proAlpha)
Breite in cmHöhe in cmAnschlag DIN RAnschlag DIN Lpassendes Schutzgitter
80502021036 / 828502021042 / 828602013706 / 38333
80602021037 / 828512021043 / 828612013707 / 38334
100502021038 / 828532021044 / 828622013708 / 38336
100602021039 / 828542021045 / 828632013709 / 38337
100802021040 / 828552021046 / 828642013710 / 38339
1001002021041 / 828562021047 / 82865---

Diese Übersicht finden Sie auch im Download Bereich zum Herunterladen und Mitnehmen

Einbau ACO Nebenraumfenster Step 1

An jeder Fensterecke einen Befestigungsanker eindrehen. Das Fenster in die Maueröffnung stellen, mit der Wasserwaage ausrichten und in den Ecken mit Keilen fixieren. Anschließend vorsichtig eine Funktionskontrolle durchführen.

Einbau ACO Nebenraumfenster Schritt 2

Kippflügel ausbauen bzw. Dreh/Kippflügel öffnen. Durch den Blendrahmen in das Mauerwerk bohren und verschrauben (Eckabstand 15–20 cm!), Kippflügel wieder einsetzen.

Einbau ACO Nebenraumfenster Schritt 3

Das einwandfrei öffnende und schließende Fenster mit Befestigungsanker festsetzen, Funktionen kontrollieren.

Einbau ACO Nebenraumfenster Schritt 4

Fenster zum Fixieren nur an den Eckpunkten mit Zwei-Komponenten- Bauschaum ausschäumen! Beim anschließenden vollständigen Ausschäumen der Hohlräume muss der Rahmen gegen Verspannungen ausgesteift werden.

Einbau ACO Nebenraumfenster Schritt 5

Nach dem Aushärten den überstehenden Montageschaum mit einem scharfen Messer abschneiden.

Einbau ACO Nebenraumfenster Schritt 6

Fugen innen dampfdicht und außen schlagregendicht und diffusionsoffen abdecken. Zum Abschluss das neue Fenster sauber einputzen.
